三角支撑铰接式机械安装支座结构设计

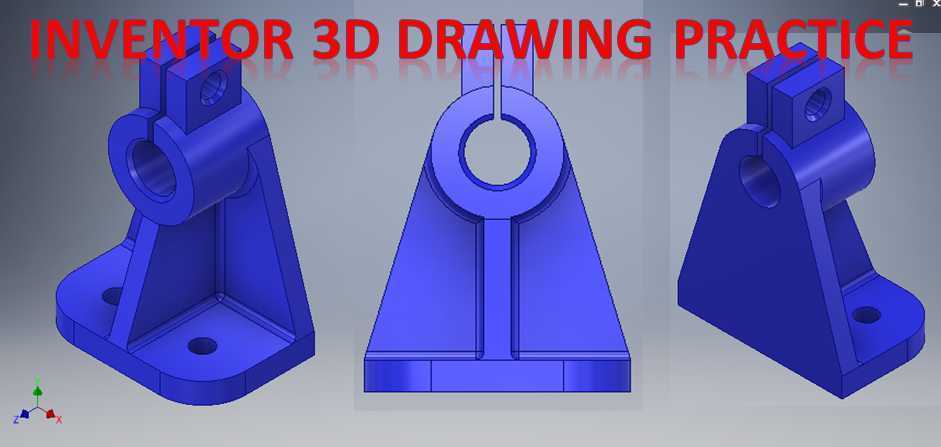

　　这类带三角加强筋的铰接支座，常见于轻工输送线、小型自动化专机的摆动机构铰接点位，也会用在小型工装夹具的翻转定位模块上，核心作用是为穿装在轴孔内的铰接销轴提供稳定的承载支撑，同时通过底部法兰的安装孔完成与设备机架的刚性固定。从结构受力逻辑来看，支座主体采用三角楔形的支撑构型，是因为这类铰接点位在工作时，轴孔位置会承受来自摆动构件的径向载荷，部分工况下还会附带小幅的轴向窜动力，三角构型的筋板从底部安装面一直延伸到轴孔筒体的中下位置，能把轴孔承受的载荷均匀分散到底部整个安装法兰面上，避免应力集中在轴孔与底板的连接位置，相比直筒式无筋的支座，同材料同壁厚下抗径向载荷的能力能提升40%以上，同时还能控制整体重量不会过高。

　　轴孔部分的设计做了贯通式的镗孔处理，孔壁预留了均匀的壁厚，能适配标准规格的铰接销轴或者带衬套的转动副安装，孔的上端面做了小幅的凸台加厚处理，这个位置是安装轴向定位卡簧或者端盖的配合面，加厚处理能避免端盖锁紧时出现薄壁变形的问题，部分同构型的支座还会在凸台位置加工定位销孔，用来锁定衬套的周向位置，防止衬套随销轴转动出现异常磨损。底部安装法兰采用带圆角的矩形板式结构，两个安装孔对称分布在法兰两侧，孔位的中心距按照常用的型材安装间距做了匹配设计，法兰的边缘做了倒圆角处理，既可以避免安装时锐边划伤操作人员，也能减少铸造或者3D打印过程中的边角应力开裂问题，法兰底面设计为全平面结构，安装时可以配合调整垫片来微调轴孔的中心高度，适配不同安装高度差的对接需求。

　　从安装边界来看，这类支座的整体外轮廓宽度控制在常规铝型材安装面的宽度范围内，不需要额外加宽安装垫板就能直接固定在40系列或者50系列的工业铝型材机架上，轴孔的中心高度经过测算，能匹配常规小型摆动气缸、连杆机构的铰接中心高度，不需要额外做垫高处理。设计时特意将筋板的厚度与轴孔筒体、底板的厚度做了等厚处理，不管是采用注塑、铸造还是机加工的方式生产，都能避免因壁厚不均导致的缩孔、变形问题，如果是采用FDM3D打印制作原型件，等厚结构也能减少打印时的支撑用量，降低打印后处理的工作量。

　　实际应用中，这类支座通常成对使用，分别布置在摆动构件的两端，为转动轴提供两点支撑，相比一体式的通长支座，分体式的成对安装结构可以降低长轴的同轴度加工要求，安装时可以通过微调两个支座的位置来补偿轴的加工误差，避免出现卡滞问题。支座的侧面没有多余的凸台结构，能在紧凑的安装空间内完成布置，相邻安装的构件不会出现干涉问题，部分需要安装传感器的工况下，还可以直接在三角筋板的平面上粘贴或者螺接小型接近开关，用来检测摆动构件的转动位置，不需要额外设计传感器安装支架。从受力冗余度来看，这类结构的安全系数通常按照静载荷1.5倍、动载荷2倍来设计，能覆盖大部分小型自动化设备的铰接点位载荷需求，不会出现正常工况下的结构断裂或者塑性变形问题，日常维护时只需要定期检查轴孔内衬套的磨损情况，以及底部安装螺栓的紧固状态即可，不需要复杂的维护操作。
