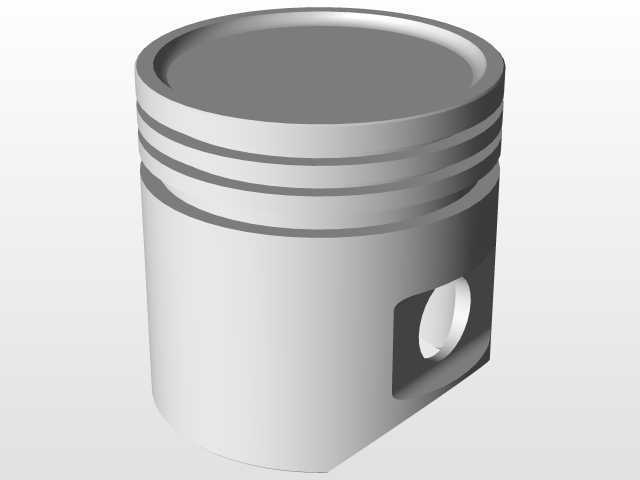

内燃机用活塞实体结构三维建模

　　在往复式动力机械的核心运动副里，活塞是直接参与能量转换的关键承压部件，这套三维结构完整还原了活塞的实际装配特征，能直接用于动力总成的运动仿真、装配干涉校验以及后续的加工工艺推演。从实际工况来看，活塞需要在气缸套内完成高频往复直线运动，顶部直接承接燃烧做功产生的高温高压燃气推力，通过活塞销把作用力传递给连杆，最终驱动曲轴旋转输出扭矩，整个工作过程中要同时兼顾密封、导热、轻量化以及耐磨的多重需求，任何结构细节的偏差都可能导致动力输出效率下降、漏气窜油甚至部件卡滞失效。

　　建模过程中首先明确了活塞的核心功能分区：顶部的凹面燃烧室结构直接匹配对应排量机型的压缩比设计，边缘的倒角处理既可以避免活塞上行到上止点时与气门发生运动干涉，也能减少高温燃气在边角位置的积碳附着概率。头部的多道环槽结构是密封功能的核心载体，每道环槽的宽度、深度以及槽岸的高度都经过受力校核，最靠近顶部的环槽用于安装气环，负责阻断燃烧室高压燃气向曲轴箱泄漏，下方的环槽搭配油环，能够在活塞往复运动时均匀刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，环槽之间的槽岸厚度经过强度验算，能够承受燃气爆发压力带来的径向冲击，不会在高频交变载荷下出现断裂变形。

　　裙部作为活塞的导向承载结构，型线设计没有采用规则的正圆柱结构，而是结合热膨胀特性做了微变椭圆处理，常温状态下裙部截面存在微小的椭圆度，当发动机工作达到正常工作温度时，活塞受热膨胀后裙部会趋近正圆，既能保证活塞在气缸内的运动间隙处于合理范围，避免冷机敲缸、热机拉缸的问题，也能让裙部表面均匀承受侧推力，减少局部偏磨的概率。裙部开设的活塞销孔采用了阶梯式过渡结构，销孔内侧的倒角可以避免应力集中，销孔的轴线与活塞轴线存在预设的偏心量，这个偏心设计能够让活塞在经过上下止点换向时，平稳完成推力面的切换，减少换向瞬间对气缸壁的敲击噪音，提升整机运转的平顺性。

　　从安装边界来看，活塞的整体外径严格匹配对应气缸的内径公差，总高度需要满足曲轴连杆机构的运动行程要求，保证活塞运行到上止点时顶部与气缸盖之间的余隙高度符合设计值，运行到下止点时活塞裙部不会脱离气缸套下端面，避免出现运动卡滞。活塞销孔的内径尺寸与活塞销、连杆小头衬套的尺寸形成过渡配合，装配时通过热装工艺就能完成紧固连接，不需要额外的固定结构就能保证运动过程中不会出现松脱。整个结构的壁厚分布遵循等强度设计原则，顶部承压区域壁厚适当增加，保证高温高压下的结构刚度，裙部非核心承载区域适当减薄，在满足强度要求的前提下尽可能降低活塞整体重量，减少往复运动的惯性力，降低曲轴连杆机构的运转负荷。

　　这套模型的结构细节完全贴合实际量产活塞的设计逻辑，没有做多余的简化处理，不管是用于内燃机原理的教学演示，还是动力设备的改型设计参考，都能提供准确的结构参考，建模过程中对各部位过渡圆角、拔模斜度的处理也完全符合金属模铸造以及后续机加工的工艺要求，能够直接导入CAM模块生成加工刀路，不需要额外做结构修补。
