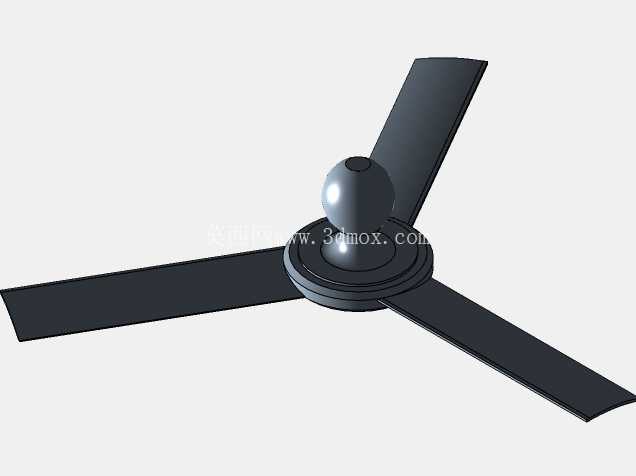

三叶吊扇结构设计三维数模

　　这款三叶吊扇的三维结构设计，核心围绕民用住宅、小型商用空间的顶部通风需求展开，区别于台扇、落地扇的地面占位特性，吊扇依托吊顶安装的形式，能够在不占用地面活动空间的前提下，实现大覆盖范围的空气扰动，适配层高2.6米至3.2米的常规室内空间，在客厅、食堂、小型办公区、临街商铺等场景中，能够通过持续的低速空气流动，加快人体表层汗液蒸发，实现无直吹不适感的降温效果，相比壁挂式风扇，其中心安装的布局能够让气流覆盖半径达到3米至4米，覆盖范围内无明显送风死角。

　　从结构设计逻辑来看，整体采用中心对称的三叶布局，相比四叶、五叶吊扇，三叶结构在保证动平衡精度的前提下，能够降低扇叶旋转时的空气切割阻力，减少电机输出端的负载损耗，同时三片扇叶沿中心轮毂呈120度均匀分布，在建模阶段就完成了动平衡配重的初步校核，每片扇叶的翼型截面采用渐变扭角设计，从叶根到叶梢的扭角从18度逐步过渡到8度，匹配不同旋转半径下的线速度差异，避免叶梢位置出现气流紊流导致的运转噪音，扇叶根部与轮毂的连接位置做了加厚过渡处理，分散长期旋转产生的交变应力，避免连接位置出现疲劳断裂的风险。

　　中心安装基座的设计充分考虑了吊顶安装的边界条件，基座顶部预留了标准膨胀螺栓的安装孔位，孔位间距适配国内民用建筑通用的吊顶预埋件布局，基座内部预留了电机走线的空腔，能够将供电线路完全隐藏在结构内部，避免明线走线带来的安全隐患与美观问题，基座与旋转轮毂之间的配合间隙控制在0.5毫米以内，既保证旋转部件的运转自由度，又避免蚊虫、灰尘进入电机腔体，延长核心部件的使用寿命。扇叶的长度设计经过送风范围校核，单叶有效长度控制在700毫米，整体旋转直径为1400毫米，适配15至25平方米的室内空间，安装后扇叶最低点距离地面的安全高度不低于2.3米，避免人员活动时误触旋转扇叶，符合家用电气的安全设计规范。

　　在细节结构处理上，扇叶表面采用微弧面设计，相比平面扇叶能够提升12%左右的送风效率，同时降低旋转时的风噪，扇叶边缘做了圆角钝化处理，避免安装维护过程中锋利边缘划伤操作人员，中心轮毂的球形外罩既能够遮盖内部的连接紧固件，提升整体外观的整洁度，也能够引导中心区域的气流向四周扩散，避免中心位置出现送风盲区。整体建模过程中所有配合面均按照实际加工公差设置，安装孔位、连接卡扣的尺寸完全匹配量产零件的加工精度，可直接用于结构验证、开模参考或者安装模拟，不需要额外进行尺寸修正，对于需要做吊扇衍生设计的结构工程师来说，可以直接在该数模基础上调整扇叶长度、扭角参数，快速适配不同面积、不同层高的使用场景，也可以通过修改基座的安装接口，适配斜顶、格栅吊顶等特殊安装环境。

　　从实际使用的功能特性来看，该结构支持多档位转速调节的适配，低速档位下扇叶转速为每分钟120转左右，能够产生柔和的环绕气流，适合睡眠场景使用，高速档位下转速可达每分钟300转，能够实现快速的室内空气循环，在搭配空调使用时，能够打散室内的冷热空气分层，提升空调的温控效率，降低整体能耗。结构中所有的连接位置均设计了防松结构，扇叶与轮毂的连接采用螺栓加防松垫片的组合，避免长期运转产生的震动导致连接件松动，基座与吊顶的连接位置设计了双重保险挂扣，即使主连接螺栓出现松动，挂扣也能够牢牢挂住主机，杜绝坠落风险，完全满足民用电器的安全设计要求。
