带插脚圆顶式电源连接部件结构设计

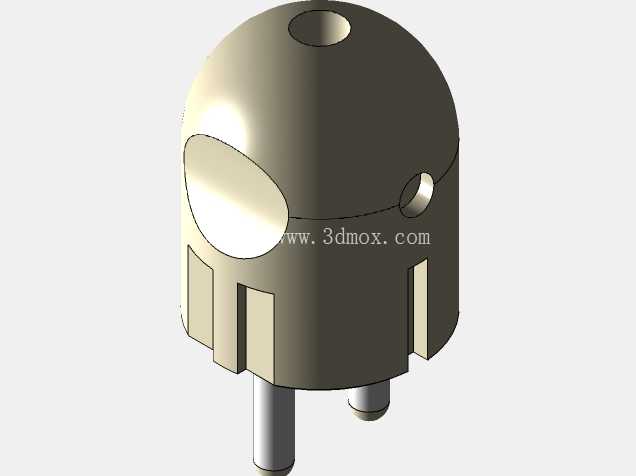

　　在低压小功率电源适配、小型电子设备供电接驳场景中，这类带插脚的圆顶式连接构件常作为电源输入端的接驳载体，承担市电接入、内部电路与外部供电网络导通的核心作用，不少小型工频电源变压器的输入端接驳结构会采用这类外形设计，兼顾绝缘防护与插拔操作的便利性。从结构设计逻辑来看，上部采用圆弧穹顶壳体并非单纯的外观考量，圆弧曲面在注塑成型阶段能更好地实现料流均匀填充，减少壳体尖角位置的应力集中问题，同时日常插拔操作时，圆弧面不会对操作人员手部产生尖锐棱角的剐蹭，使用安全性更优。

　　壳体侧面预留的两个开孔功能各有区分，顶部的轴向小孔可作为内部引线的穿设通道，或是装配阶段的定位工艺孔，侧部的径向小孔则可用于电源极性标识的嵌入、或是指示灯的透光安装，方便用户在插接时快速判断供电通断状态。下部伸出的两个插脚采用不对称的直径设计，较粗的插脚对应接地极或是零线接驳端，较细的插脚对应火线端，这种尺寸差能从结构上避免反插问题，从物理层面杜绝极性接反带来的电路安全隐患，插脚与壳体的衔接位置做了凸台加强结构，能分散插拔过程中插脚根部的应力，避免多次插拔后插脚出现松动、歪斜甚至断裂的问题。壳体下部周向分布的四个凸起筋条，一方面是作为壳体注塑时的加强筋，提升薄壁壳体的抗形变能力，避免装配时壳体受挤压出现开裂；另一方面这些筋条可以和配套的插座防护套形成卡位配合，在插合到位后提供一定的阻尼感，避免受外力拉扯时出现意外松脱。从安装边界来看，这类构件的整体径向尺寸控制在常规墙插、接线板的单个插孔位占用范围内，不会出现插合后遮挡相邻插孔位的问题，插脚的伸出长度符合民用供电接插件的安全规范，插合后插脚的带电部分不会外露，避免触电风险。

　　设计阶段需要重点考量插脚与内部绕组接线端的连接可靠性，通常插脚尾部会做压花或是折弯处理，和内部的导电铜片采用铆接方式固定，避免焊接结构在长期使用后因温升出现虚焊问题；壳体材质选用阻燃级的工程塑料，能满足长期通电状态下的耐热、阻燃要求，即使内部电路出现短时过载温升，壳体也不会出现熔融、起火的问题。在实际装配流程中，这类构件会先将插脚与内部导电连接件铆接完成，再与变压器的绕组引出端做焊接固定，之后将整个芯体装入穹顶壳体内，通过卡扣或是超声焊接的方式实现壳体的密封，装配完成后不需要额外的紧固件，整体装配效率较高，适合批量生产。

　　在设备选型适配时，需要核对插脚的中心距、直径参数与所用场景的插座标准匹配，同时确认壳体的径向尺寸与设备端的安装开孔尺寸契合，避免出现装配干涉；穹顶顶部的开孔如果作为引线通道使用，需要配套相应的护线套，避免引线与壳体开孔的锐边接触，长期晃动后出现绝缘层磨损的问题。这类结构相比传统的方形电源插头，圆弧外形的抗跌落冲击性能更好，从桌面高度意外跌落时，圆弧面能更好地分散冲击力，不容易出现壳体开裂、插脚变形的问题，在小型消费类电子供电配件、便携式低压电源设备中应用十分广泛。
