欧标四位排插式电源接线终端结构设计

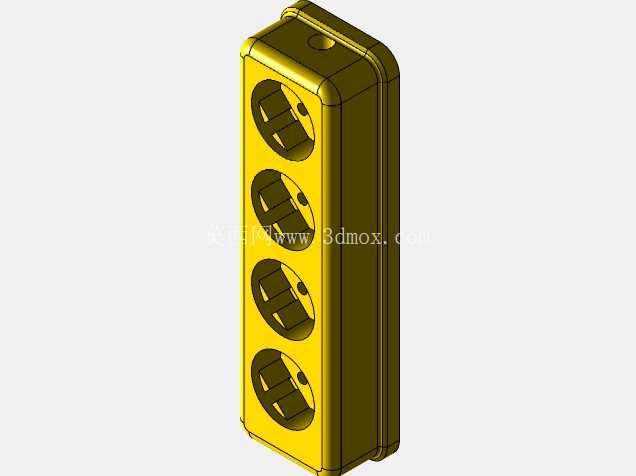

　　这款四孔位电源接线终端，主要面向低压配电末端的工位取电、小型设备集群供电场景设计，常见于工业生产线旁的工位配电、实验室测试台供电、小型机柜内部集成供电等场景，替代传统零散接线的端子排，实现标准化的安全取电接口输出。从结构设计来看，整体采用长方圆角的立式壳体布局，壳体边角做了R3左右的圆角过渡，既避免安装使用过程中锐边划伤操作人员，也能在注塑生产时减少应力集中，降低壳体成型后的翘曲变形概率。四个插孔沿壳体长度方向等距排布，孔位间距经过反复校核，相邻两个插头插入后不会出现干涉，哪怕是使用尺寸偏大的欧标电源插头，也能保证四个接口同时满插使用，不会出现相邻接口被挤占无法使用的问题。

　　壳体侧面预留了嵌入式的接线腔结构，接线端隐藏在壳体内部，外部看不到裸露的带电部件，防护等级可以达到IP20以上，能够防止手指意外触碰带电部位，满足室内常规配电场景的安全要求。安装边界方面，整体壳体宽度控制在40mm以内，长度约140mm，厚度方向尺寸约35mm，既可以通过背部的挂孔固定在墙面、设备机架立面，也可以直接放置在工作台面使用，不会占用过多的操作空间。插孔内部的接触片采用倾斜式的弹性夹持结构设计，插头插入时接触片会产生均匀的弹性变形，对插头插脚形成稳定的环抱夹持力，既可以保证接触电阻稳定在毫欧级，避免长期通电出现接触不良发热的问题，也能承受至少5000次的插拔循环而不出现夹持力衰减。

　　壳体上下端的合模位置设计了嵌入式的卡扣结构，配合超声波焊接工艺完成装配，不需要额外打螺丝固定，装配工序简单，同时合缝位置的缝隙控制在0.1mm以内，能够阻挡日常使用中的灰尘、少量溅水进入壳体内部。在设计过程中，特意将接线端子的位置设置在壳体下端，接线时不需要拆分整个壳体，只需要打开下端的接线盖板就可以完成进线的压接，进线孔预留了标准的线缆密封格兰头安装位，可以适配直径6mm到10mm的电源进线，满足不同线径的配电接线需求。内部的导电排采用一体化铜排冲压成型，没有多余的拼接焊点，导电排的载流量按照16A的常规民用及工业末端配电标准设计，铜排厚度达到0.8mm，满负载长期工作时的温升不会超过40K，符合低压电器的相关安全标准。

　　壳体材料选用阻燃ABS工程塑料，阻燃等级达到UL94-V0级，哪怕内部出现异常打火、过载发热的情况，壳体也不会出现持续燃烧的情况，能够有效降低电气火灾的风险。插孔的保护门结构采用一体式的滑动设计，只有当欧标插头的两个插脚同时以对应角度插入时，才会顶开保护门，单孔插入异物时保护门不会解锁，能够避免儿童或者运维人员误碰单孔导致的触电风险，适配对用电安全要求较高的场景。从实际使用的适配性来看，这款终端可以直接匹配标准的Type F欧标电源插头，覆盖大部分进口工业设备、实验室仪器、欧式电动工具的取电需求，不需要额外配备转换插头，减少了配电链路中的接触节点，也就降低了故障点出现的概率。在三维建模过程中，所有的配合间隙都按照注塑件的公差标准预留，壳体和内部铜排、保护门结构的配合公差控制在±0.05mm，既不会因为间隙过小导致装配卡滞，也不会因为间隙过大出现部件晃动、接触不良的问题。壳体表面做了细晒纹处理，日常使用中不容易残留指纹和划痕，长期使用也能保持外观整洁。
