欧盟规格30W USB-C快充电源适配器结构

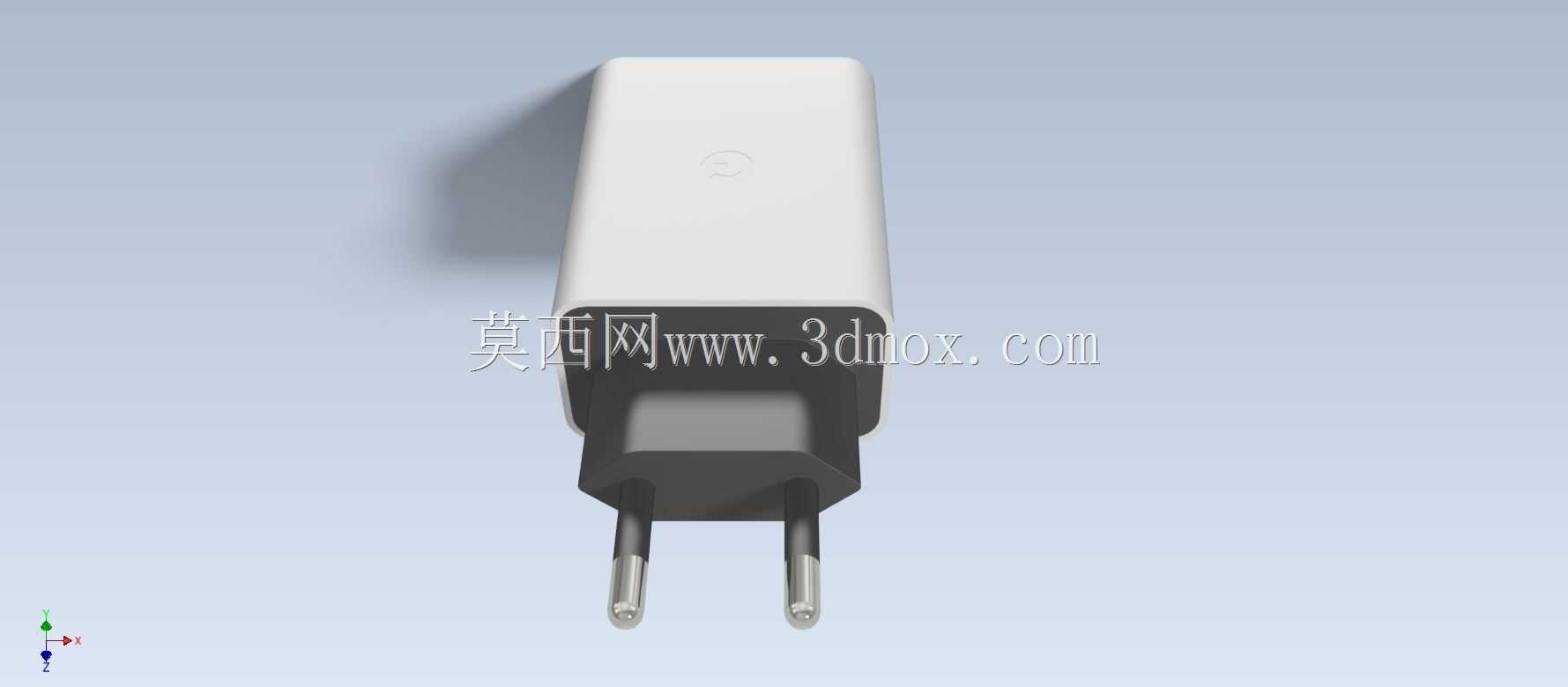

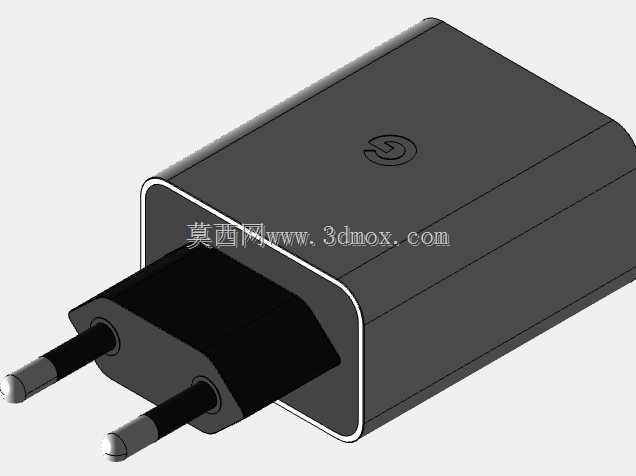

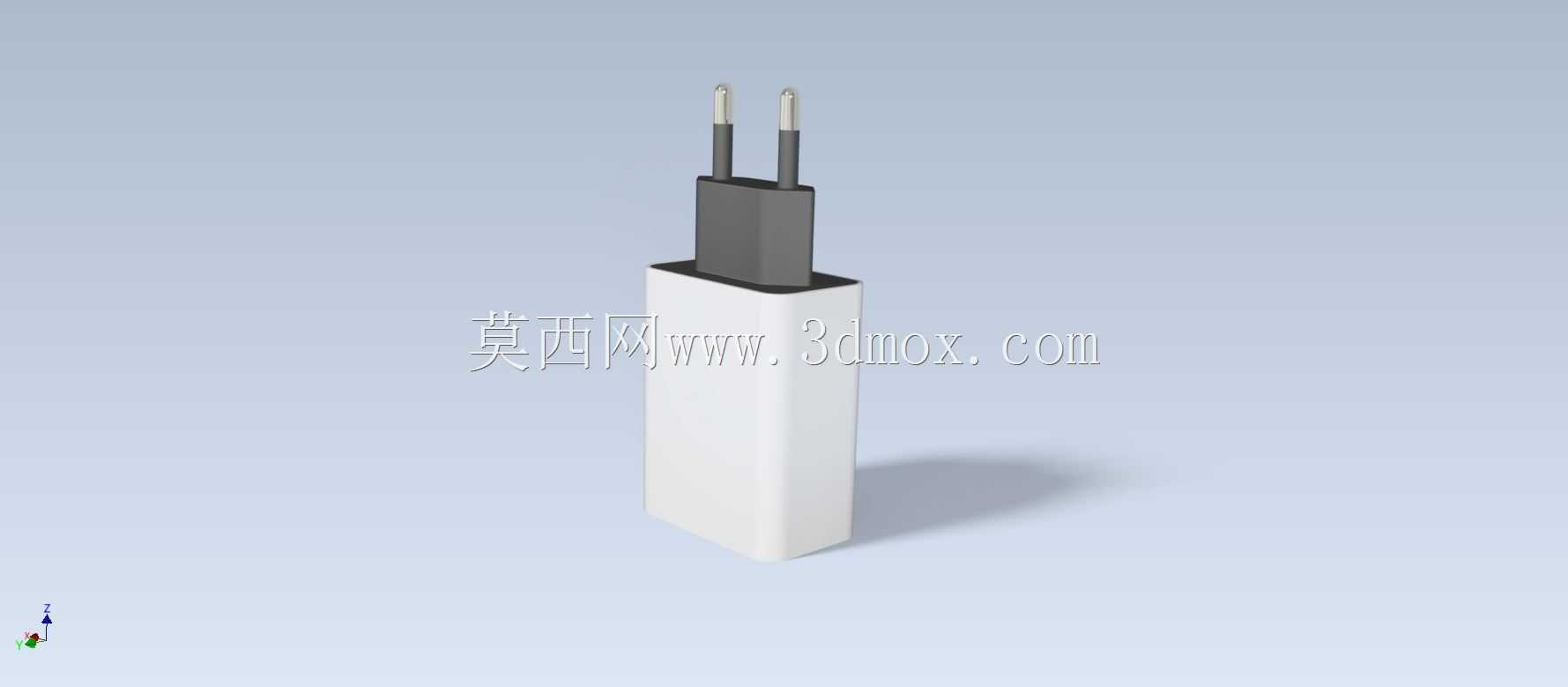

　　这款欧规30W USB-C电源适配器，主要面向欧盟地区民用消费电子供电场景，覆盖手机、平板、轻薄笔记本、小型数码外设的日常快充需求，适配欧盟地区通用的Type-C接口供电规范，可在家庭墙面插座、办公工位插座、公共区域供电点位直接插装使用，无需额外转接配件。从结构设计逻辑来看，整体采用直插式一体化布局，插脚与壳体刚性连接，没有额外折叠或活动结构，能减少活动连接带来的接触电阻波动与结构松脱风险，适配欧盟地区墙面插座普遍偏紧的插拔特性，长期插拔后插脚的形变量控制在安全阈值内，不会出现插脚歪斜、接触不良的问题。

　　壳体采用上下扣合的装配结构，接缝沿壳体侧部中线布置，既可以保证内部灌封与元器件的防护等级，也能在生产环节简化装配流程，扣合后接缝处的错位量控制在0.1mm以内，避免出现硌手的锐边或者缝隙过大积灰的问题。外形尺寸方面，整体为方正小体积布局，插脚突出壳体端面的长度符合欧盟插头尺寸标准，插装到墙面插座后，不会遮挡相邻插座的插孔位置，在多联排插、墙面并排插座场景下使用时，不会挤占其他供电接口的安装空间，壳体边缘做了小半径圆角过渡，既不会因为圆角过大浪费内部元器件排布空间，也能避免直角壳体在插拔时划伤手部。内部结构排布上，高压侧与低压侧做了明确的隔离分区，插脚连接的高压输入区域靠近插脚侧布置，缩短高压走线长度，减少电磁干扰的辐射范围，USB-C输出接口布置在壳体远离插脚的另一端面，用户插拔充电线时手部不会靠近高压侧区域，提升使用安全性。PCB板与壳体之间预留了均匀的散热间隙，配合壳体的导热塑料材质，能将快充工况下功率器件产生的热量均匀传导到壳体表面散出，满功率输出时壳体表面最高温度控制在安全限值内，不会出现局部过热的问题。

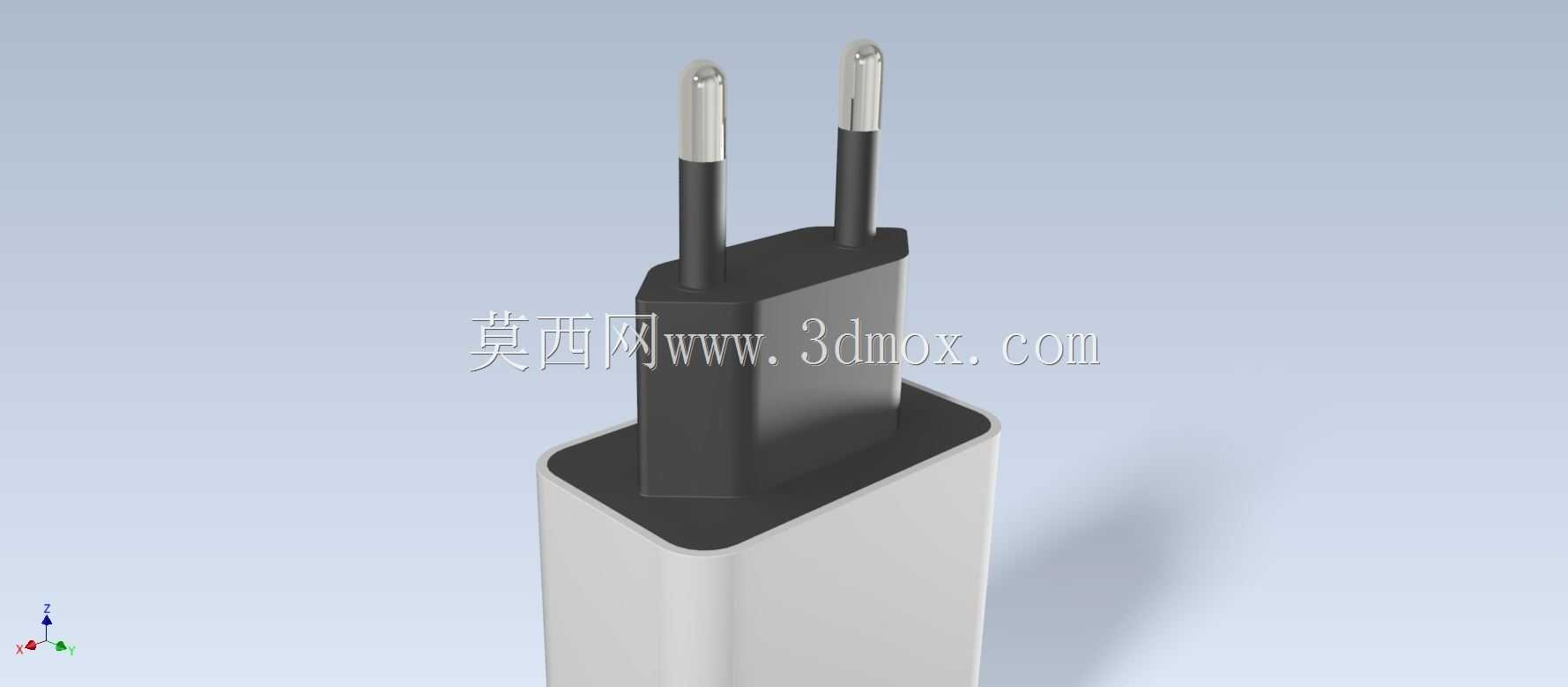

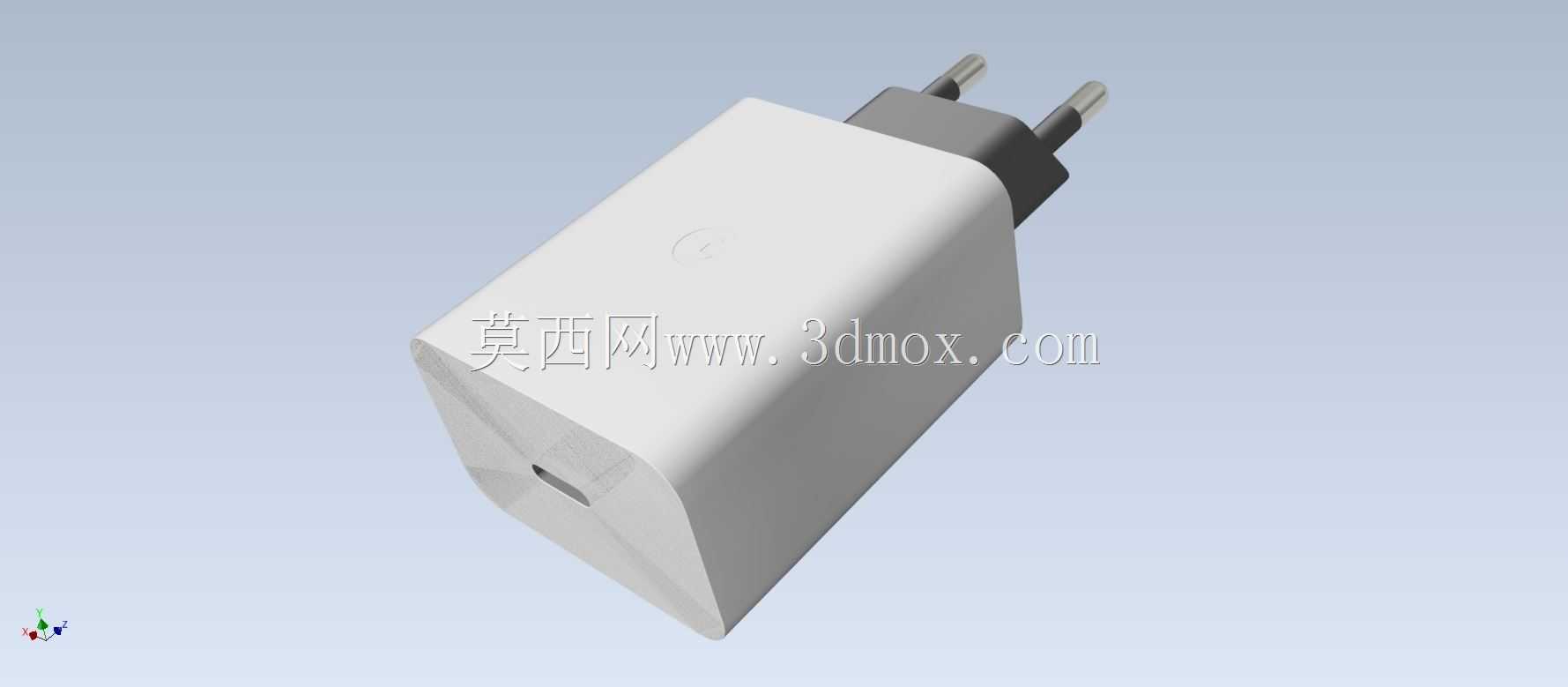

　　插脚采用标准欧规两圆柱结构，直径与伸出长度完全匹配欧盟EN 50075插头标准，插脚根部做了加大的定位凸台，插装到位后凸台与插座面板贴合，能避免插脚过度插入导致的内部结构受力，也能减少异物从插脚与壳体的缝隙进入内部的概率。USB-C接口采用沉板焊接结构，接口端面与壳体外表面齐平，插拔充电线时接口受力直接传递到壳体结构上，不会因为长期插拔导致PCB板上的焊盘脱落，接口周围做了局部的壁厚加强，能承受超过常规插拔力的侧向受力，避免日常使用中拉扯充电线导致接口损坏。

　　从实际使用的边界条件来看，这款适配器可以在常规室内温湿度环境下长期稳定工作，壳体的绝缘性能满足双重绝缘要求，即使在潮湿的卫浴周边区域临时使用，也能保证用电安全，整体重量控制合理，插装到墙面插座后不会因为自重过大出现松脱下坠的情况。设计过程中优先考虑了量产的工艺可行性，壳体的拔模角度均匀，没有倒扣结构需要额外滑块抽芯，能降低注塑生产的模具成本与不良率，内部元器件的排布预留了自动化插件的操作空间，适合规模化流水线生产装配，各个结构件的公差配合经过优化，装配时不需要额外的调整工序，扣合后即可达到设计要求的结构强度与防护性能。
