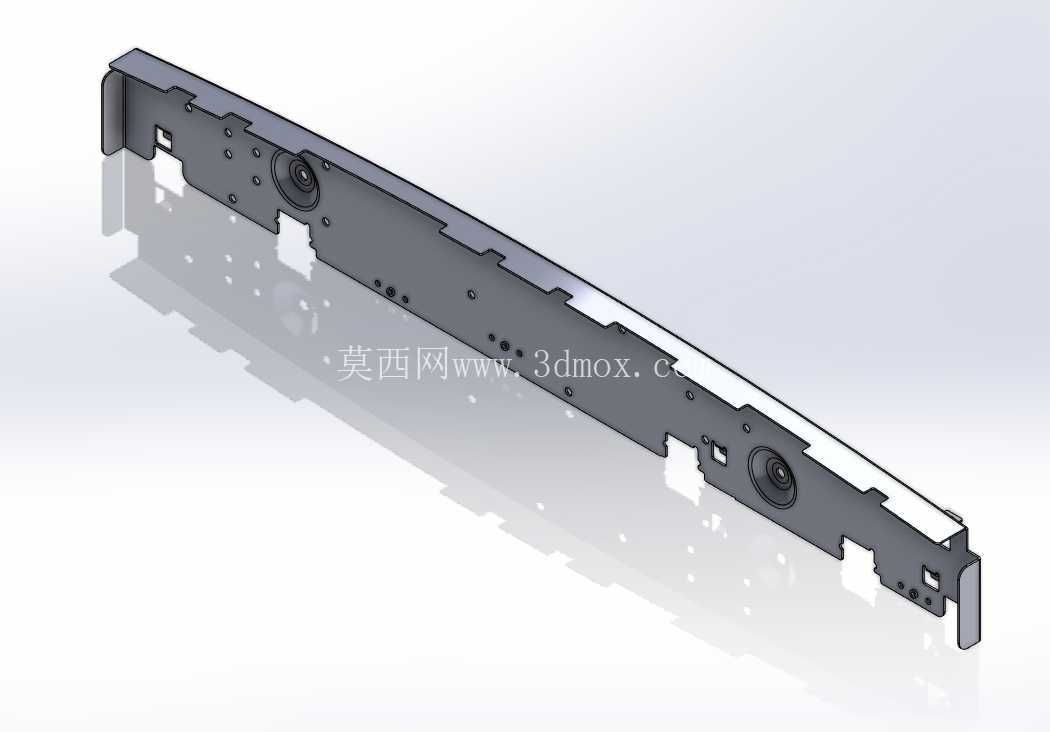

在桌面级计算机硬件装配、工业控制计算机柜体生产以及定制化机箱改装领域,钣金结构件是承担硬件承载、电磁屏蔽、结构防护的核心部件,本次建模的机箱钣金长条结构件,属于机箱侧部或内部支撑类的关键钣金零件,直接决定了机箱装配的贴合精度与长期使用的结构稳定性。从实际应用场景来看,这类钣金件广泛适配标准ATX、MATX规格的台式电脑机箱,同时也可经过尺寸微调后用于工业工控机、服务器机箱的侧边支撑结构,日常使用中需要承担主板侧部固定、机箱面板连接、内部走线约束以及外力冲击下的结构抗形变作用,部分带卡扣与安装孔位的区域还需要配合塑料卡扣、螺丝紧固件实现与其他机箱部件的无间隙装配。

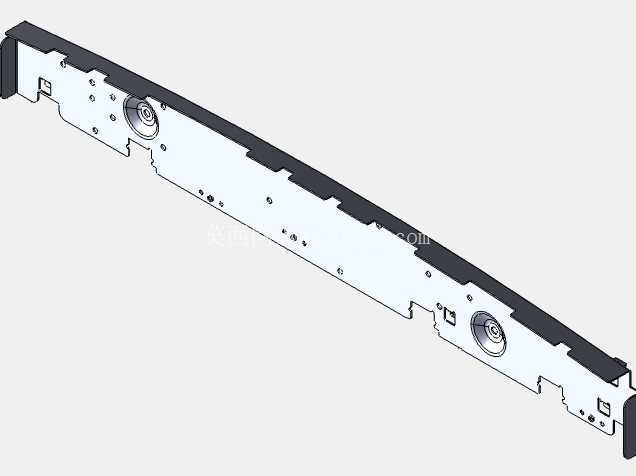

从产品功能特性来看,该钣金件采用冷轧钢板冲压折弯成型的工艺路线设计,整体为长条形薄壁结构,板厚根据常规机箱钣金的通用选型设定为0.8mm-1.2mm区间,既能够保证结构强度避免安装后出现晃动感,又能控制整体重量不会额外增加机箱整体负载。零件表面分布的多组不同孔径的安装孔,分别对应不同规格的紧固件安装需求:其中直径3.2mm的小孔用于自攻螺丝固定机箱内部的走线卡扣、塑料理线架,直径5mm的通孔用于配合M4螺丝实现与机箱主体框架的锁附固定,两端带翻边的卡扣结构则是用于快速卡接机箱侧面板,无需额外螺丝即可实现侧面板的快拆,方便日常硬件维护操作。零件上的两处圆形沉台结构,是为了匹配机箱上的音频接口、USB扩展接口的固定座预留的安装位,沉台高度经过精确计算,能够保证接口安装后与机箱外表面齐平,不会出现凸起或凹陷影响外观与插拔手感。
在设计思路上,整个建模过程完全遵循钣金加工的工艺规范,所有折弯处都预留了与板厚匹配的折弯内R角,避免折弯加工时出现材料开裂的问题,所有冲孔位置都距离折弯边保留了足够的安全距离,防止冲孔在折弯过程中出现拉扯变形。建模时优先采用基体法兰、边线法兰、薄片、切除拉伸等钣金特征进行构建,而非实体建模后转换,保证生成的展开图能够直接用于激光切割下料,折弯线位置清晰准确,不需要后续工艺人员二次调整。针对零件上的多处缺口与避让位,设计时充分考虑了实际装配中的干涉问题:比如靠近两端的窄缺口是为了避让机箱框架上的凸起铆接螺母,中间位置的方形缺口是为了给内部的硬盘架安装预留操作空间,边缘处的小半圆缺口则是为了方便走线时扎带穿过,实现线束的规整固定。
从外形尺寸与安装边界来看,该钣金件整体长度适配标准全塔机箱的侧部支撑尺寸,宽度控制在30mm-50mm区间,不会占用过多机箱内部的硬件安装空间,所有折弯边的高度都经过严格校核,保证安装后与机箱其他钣金件的贴合缝隙小于0.2mm,满足电磁屏蔽的缝隙要求,避免电磁泄漏影响周边设备。安装孔的孔位公差按照钣金件通用公差标准设定为±0.1mm,保证批量生产时的互换性,不需要现场扩孔或修配即可完成装配。零件两端的折弯角度严格控制在90°±0.5°,避免安装后出现侧面板翘起、缝隙不均的问题,所有锐边位置都在建模时预留了0.2mm的倒角,去除加工后的毛刺,防止装配时划伤操作人员或破坏线材绝缘层。
在实际生产验证层面,该模型的结构设计充分考虑了冲压模具的简易性,所有冲孔都采用规则圆形与方形,没有异形复杂孔位,能够降低模具开模成本,折弯工序只需要两次90°折弯即可成型,不需要复杂的多道折弯工序,能够有效提升批量生产的效率。同时零件表面的平整度设计要求控制在0.5mm/m以内,避免安装后出现波浪形变形影响外观,对于需要进行静电喷塑的表面,建模时也预留了足够的涂层厚度空间,保证喷塑后装配尺寸不会出现超差问题。
