工业炉用四喷口燃气燃烧装置结构设计

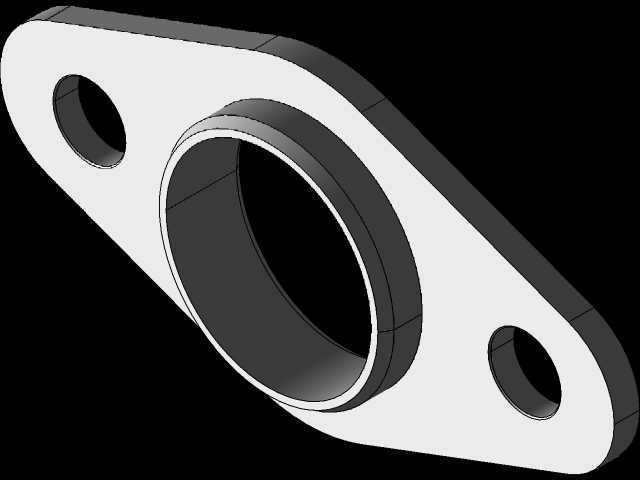

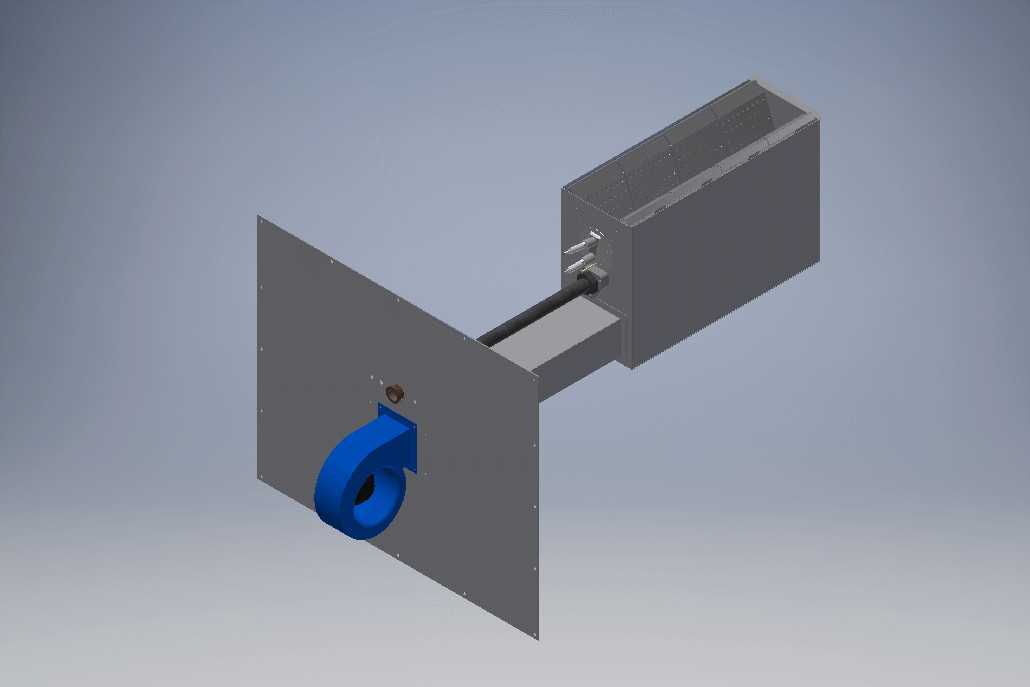

　　在工业热处理、涂装烘干、食品加工烘烤、小型锅炉供热等场景中，燃气燃烧装置作为热能输出核心部件，其结构合理性直接决定热效率、燃烧稳定性与安装适配性。这款四喷口燃气燃烧装置采用分体式布局设计，主体分为安装法兰段、燃气混合腔段、燃烧输出段三个核心部分，整体采用矩形截面腔体结构，适配多数方形炉膛的安装接口，无需额外做接口变径处理。安装法兰为整块方形钢板结构，板面预留均匀分布的螺栓固定孔位，可直接贴合炉体外壁安装，法兰与炉壁接触面可配套耐高温密封垫片，避免高温烟气泄漏，法兰中心位置预留燃气与空气混合介质的输入接口，接口采用侧置弯管结构，输入管段与燃烧腔体呈垂直布置，可避开炉体外侧的管线排布空间，减少现场安装时的管线干涉问题。

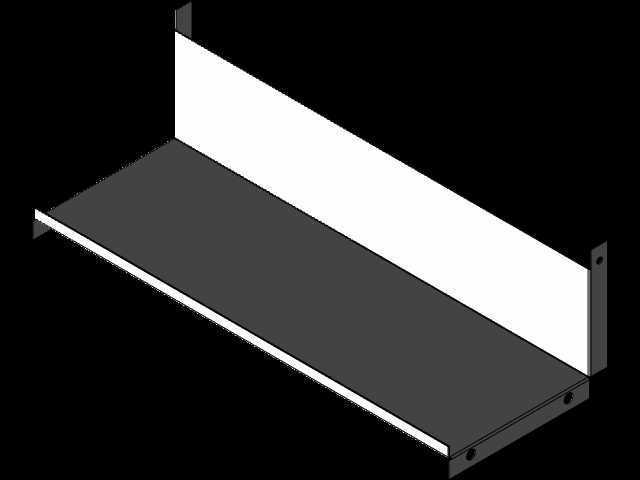

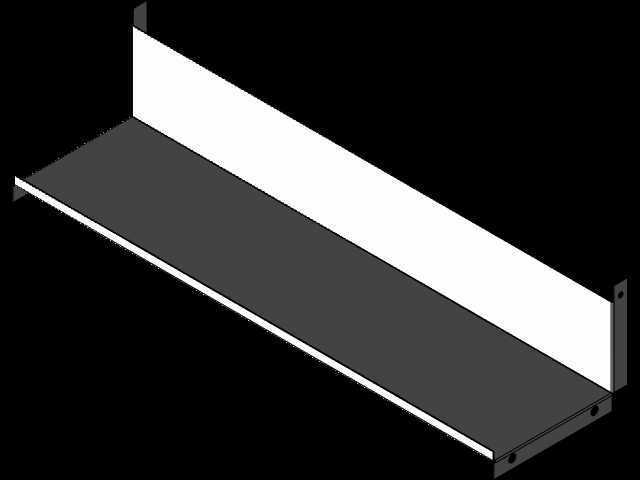

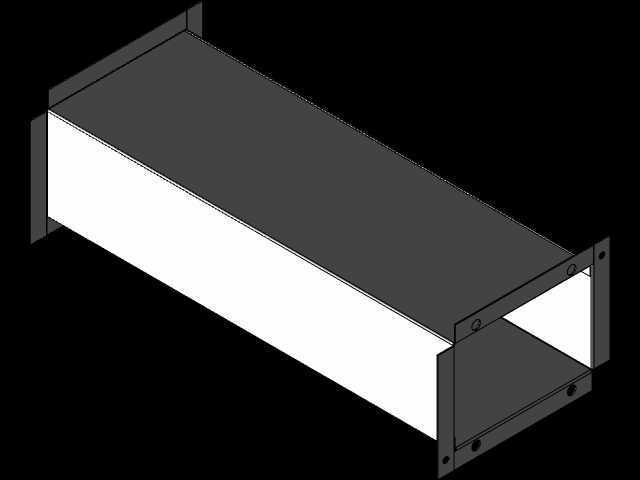

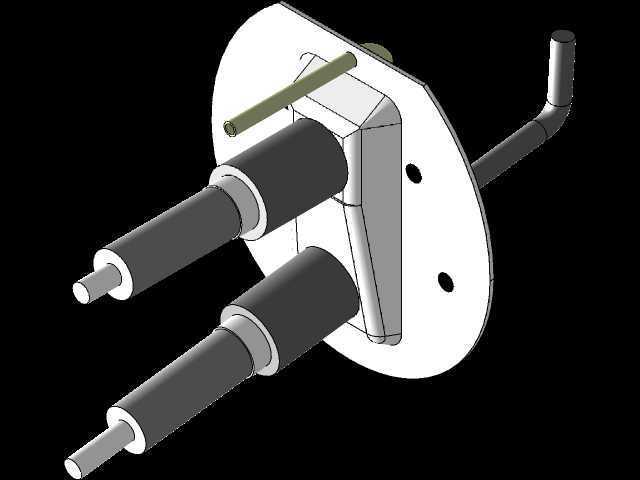

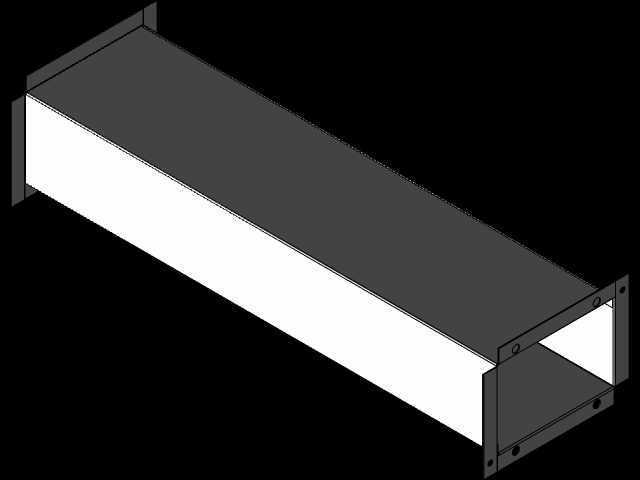

　　燃气混合腔体为封闭矩形箱式结构，内部设置导流隔板，可将输入的燃气与空气预混介质均匀分配至四个独立的燃烧喷口，避免各喷口出气量不均导致的局部火焰过长、燃烧不完全问题，腔体侧壁预留点火电极与火焰检测探头的安装位，安装位采用螺纹接口设计，可直接适配常规工业燃烧器的标准检测配件，无需额外加工安装孔。燃烧输出段为矩形直腔结构，喷口端面与安装法兰平行，火焰喷出方向垂直于法兰安装面，可直接将火焰喷入炉膛内部，输出段长度根据炉膛壁厚设计，确保喷口位置处于炉膛内最佳燃烧区域，避免火焰直接冲刷炉壁造成局部过热损伤。从安装边界来看，方形安装法兰的边长尺寸适配多数中小型工业炉的预留安装开口，法兰厚度满足高温工况下的结构强度要求，

　　不会因长期高温烘烤出现变形翘曲问题；燃气输入管段的伸出长度控制在合理范围，既方便外部燃气管路连接，又不会占用过多炉侧操作空间；整体装置的重量分布均匀，安装时仅需通过法兰螺栓固定即可，无需额外设置承重支撑结构，降低现场安装的施工难度。在功能设计上，四喷口布局相比单喷口结构，火焰覆盖面积更大，炉膛内温度场分布更均匀，可有效避免局部温度过高导致的工件加热不均问题；预混式腔体结构可让燃气与空气在进入燃烧段前充分混合，燃烧更充分，烟气中不完全燃烧产物含量更低，符合工业设备的环保排放要求；整体结构无复杂运动部件，日常维护仅需定期清理喷口积碳、检查密封件老化情况即可，维护成本较低。设计过程中充分考虑了不同工况的适配性，

　　腔体板材厚度根据燃烧功率对应的工作温度选取，可承受长期高温烘烤下的结构应力，避免出现焊缝开裂、腔体变形等问题；各连接部位均采用密封焊接工艺，可承受燃气输送压力下的密封要求，避免燃气泄漏引发安全隐患；喷口位置做了耐高温强化处理，可长期承受火焰灼烧，延长部件使用寿命。在实际选型应用中，该装置可适配天然气、液化石油气等多种常规燃气介质，仅需根据燃气热值调整喷口通径与空气配比参数即可，无需大幅改动主体结构，可覆盖多数中小型工业加热设备的热能输出需求，尤其适合对温度场均匀性有一定要求的加热场景，相比同功率的单喷口燃烧器，其炉膛温差可控制在更小范围内，提升加热工艺的稳定性。
