卡车制动系统支撑座结构设计

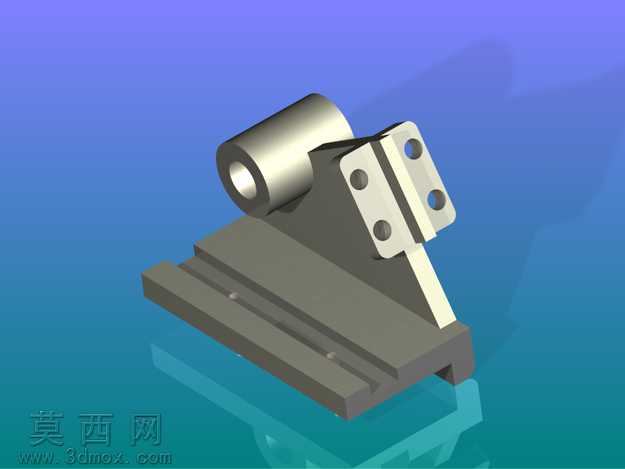

该三维模型为卡车制动系统配套的支撑座结构，整体采用一体化建模思路完成，在主流三维建模软件中通过草图绘制、特征拉伸、切除、倒角等基础操作逐步构建成型。模型主体分为底部滑动安装基座、中部斜向支撑立板、上部铰接套筒三个核心功能区段，底部基座设置有平行导向滑槽与定位沉孔，可实现支撑座在车架安装位的滑动调节与精准锁止，滑槽边缘做了圆角过渡处理，避免应力集中导致的结构疲劳损坏。中部斜向立板采用变厚度设计，在受力较大的连接区域做了加厚处理，同时在立板与基座、套筒的衔接位置添加了三角形加强筋结构，大幅提升整体结构的抗扭、抗弯折性能，立板侧面预留的四个安装孔采用同轴度约束设计，可适配制动执行组件的精准对位安装。上部铰接套筒为空心圆柱结构，内壁做了光滑面处理，可与制动转轴形成转动配合，套筒与立板的连接位置做了圆弧过渡，优化受力传递路径。模型渲染阶段采用金属哑光材质模拟铸铁部件质感，背景选用渐变蓝紫色调突出结构轮廓，通过环境光遮蔽效果强化各部件的衔接层次，清晰展现结构的装配关系。设计过程参考了老式卡车制动部件的成熟结构逻辑，在保证结构强度满足制动工况受力要求的前提下，尽可能简化非受力区域的材料冗余，兼顾结构可靠性与轻量化需求，各安装孔位、配合面的尺寸参数均参考通用卡车制动组件的适配标准设定，可直接用于相关部件的结构验证、装配模拟或教学演示场景。
