间歇传动用六槽日内瓦轮结构设计

　　在自动化装配线的工位转位、多工位加工台的步进送料、包装机械的定距送膜、印刷设备的间歇走纸这类需要实现周期性间歇回转的工况中，槽轮机构也就是常说的日内瓦机构，是应用占比极高的间歇传动方案，相比棘轮传动的冲击噪音、凸轮间歇分割器的高加工成本，日内瓦机构凭借结构简单、传动可靠、间歇定位精度易保障的特点，在中低速间歇传动场景中始终保有稳定的应用份额。本次设计的六槽日内瓦轮，是针对单拨销驱动的间歇传动场景开发的核心从动构件，整体采用盘式槽轮结构，轮体中心设置贯通式安装轴孔，轴孔边缘做了微小的倒角处理，既可以消除轴孔加工时的锐边毛刺，也能在装配时为传动轴的导入提供导向，避免硬敲装配导致的轴孔边缘变形，影响后续的传动同轴度。

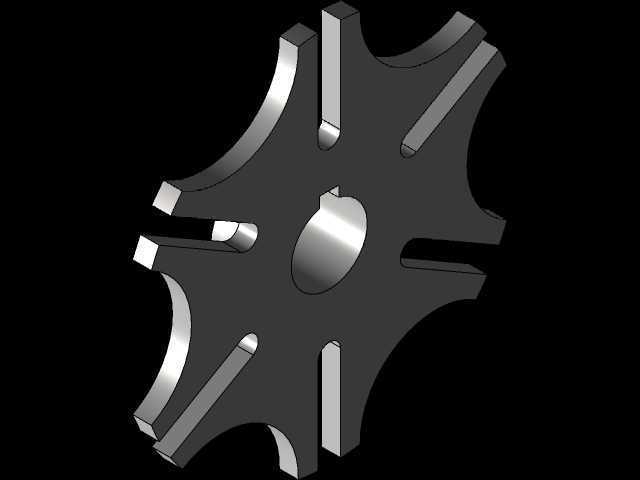

　　轮体沿圆周方向均匀分布六个径向开口槽，槽的两侧工作面做了平行度公差约束，槽的端部设计为内凹圆弧锁止面，这个锁止面的圆弧半径与主动拨盘上的锁止凸圆弧半径完全匹配，当主动拨销脱离槽道的非传动区间，锁止面会与拨盘凸弧完全贴合，限制槽轮的自由转动，避免工位出现偏移，保障间歇停驻阶段的位置稳定性。六个槽道之间的轮体外缘设计为外凸圆弧轮廓，相邻两个槽道之间的凸缘厚度经过反复校核，既保证了拨销进入和退出槽道时不会出现刚性卡滞，也能在锁止阶段提供足够的结构强度，不会因为传动扭矩的波动出现凸缘崩裂的问题。从安装边界来看，该槽轮的轴向厚度适配常规的轻载传动安装空间，中心轴孔的直径公差采用H7级精度，可与对应规格的传动轴实现过渡配合，

　　装配时无需额外加工键槽的场景下，也可通过顶丝孔实现轴向与周向的固定，当然针对扭矩稍大的应用场景，也可在轴孔位置增设平键槽来提升传动可靠性。设计过程中重点校核了槽道的接触应力，因为拨销进入槽道的瞬间会存在一定的冲击载荷，槽道工作面的粗糙度要求控制在Ra1.6以下，减少长期运行过程中的磨损量，延长构件的使用寿命；同时槽轮的六个槽道采用等分圆周设计，等分角度公差控制在±0.05°以内，保证每个工位的转位角度一致，不会出现累积误差导致的工位错位。在实际应用中，该槽轮需要搭配对应规格的主动拨盘使用，拨盘上的圆柱拨销直径与槽道宽度采用间隙配合，间隙量控制在0.02-0.05mm之间，间隙过大会导致传动回差增大，停位精度下降，

　　间隙过小则会出现传动卡滞，运行阻力增大的问题。不同于异形槽轮或者内槽轮结构，这种外啮合的六槽日内瓦轮加工难度更低，采用常规的铣削加工即可完成槽道的粗加工，后续通过磨削即可达到工作面的精度要求，制造成本远低于精密凸轮分割器，非常适合自动化专机、轻工包装设备、小型检测设备这类对成本敏感、间歇传动转速不高的应用场景。另外在结构设计时，轮体上非传动区域的多余材料做了适当的去除，在保证整体结构刚性的前提下降低了构件的自重，减少转动惯量，降低拨销进入槽道瞬间的冲击载荷，让整个间歇传动过程更加平稳，减少运行过程中的振动和噪音。需要注意的是，这类槽轮机构的传动比是固定的，六槽结构搭配单拨销时，主动轴每旋转一周，槽轮完成一次60°的间歇转位，停驻时间与运动时间的比例固定，选型时需要匹配实际工位的动作节拍需求，如果需要调整停驻与运动的时间占比，可通过调整拨销数量或者更换不同槽数的槽轮来实现，但六槽结构是综合了传动平稳性、加工难度、工位适配性之后应用最广泛的规格，既不会因为槽数过少导致传动冲击过大，也不会因为槽数过多导致槽轮直径过大、结构臃肿的问题。
