AutodeskInventor排气歧管结构建模设计

　　排气歧管作为发动机进排气系统的核心组成部件，直接对接发动机气缸盖的排气出口，承担着将各气缸燃烧后产生的高温废气有序汇集、输送至排气总管的核心作用，其结构设计合理性直接影响发动机的排气效率、泵气损失与动力输出表现，是内燃机动力系统中不可替代的管路类零部件。

　　从实际应用场景来看，这类多支路汇集式排气歧管广泛适配小排量直列三缸内燃机，覆盖乘用车辆、小型工程机械、通用动力机组等多类搭载内燃动力的设备，工作过程中长期接触600-900℃的高温排气，同时承受排气脉冲带来的交变压力载荷，因此结构设计阶段需要同时兼顾气流流通效率、结构刚度、热变形补偿能力三个核心维度的性能要求。

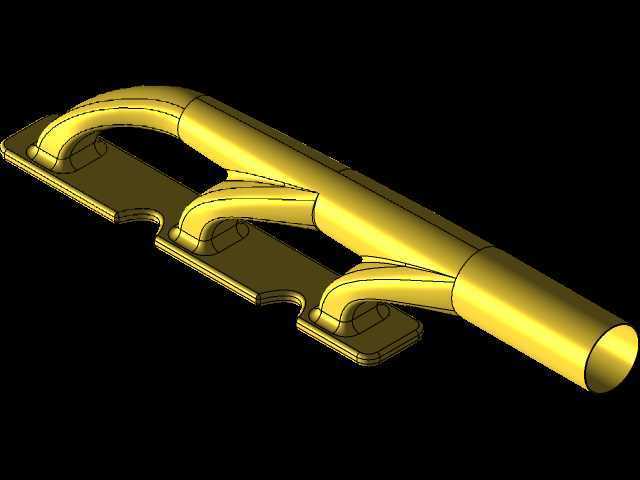

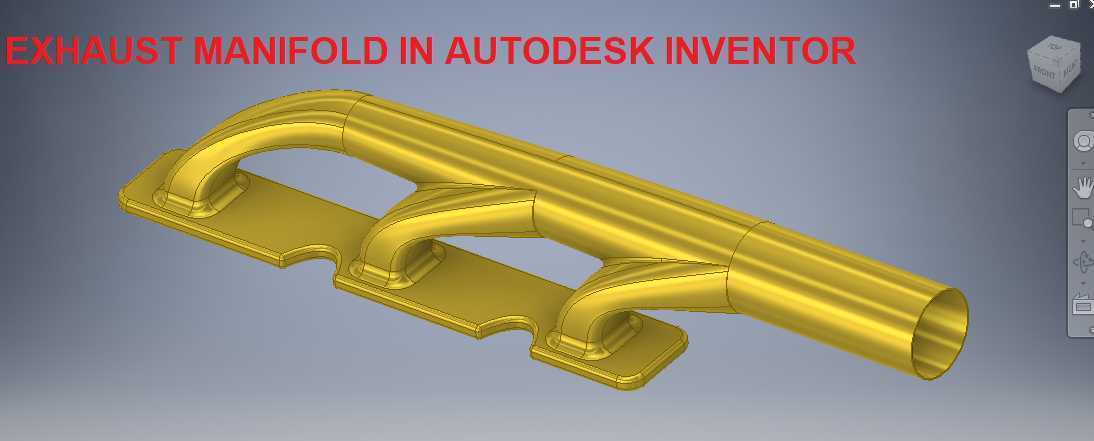

　　本次建模完成的排气歧管采用一体式集成安装底座设计，底座上预留三个与气缸盖排气口对位的安装定位面，每个定位面周边预设螺栓安装孔位，安装时可通过耐高温密封垫片与气缸盖端面紧密贴合，避免高温废气泄漏；三个独立的排气支路采用平滑过渡的弯曲流道设计，流道内壁全程做圆弧顺滑处理，不存在突变台阶或直角转角，能够最大程度降低排气过程中的气流阻力，减少各气缸之间的排气干涉问题，避免出现排气倒流、气缸扫气不充分的问题，有效提升发动机的充气效率。

　　从结构设计思路来看，建模过程中首先根据对应排量发动机的气缸间距、排气口位置确定三个支路的入口坐标，再结合排气总管的走向要求确定出口端的中心高度与朝向，通过多段引导线放样生成基础流道结构，之后在流道外侧逐步加厚形成管壁结构，管壁厚度根据不同位置的热负荷差异做差异化设计：靠近排气入口的位置因直接接触高温排气，壁厚适当增加以提升耐热变形能力，靠近总管出口的位置壁厚适当减薄以降低整体重量；三个支路与总管的交汇位置做圆滑的过渡曲面处理，避免气流在交汇处形成紊流区，同时减少应力集中问题，提升部件的抗疲劳寿命。

　　安装边界方面，整个排气歧管的安装底座为平面式结构，三个安装支脚的平面度公差需要控制在0.1mm以内，保证与气缸盖结合面的密封性能；排气总管出口端为标准圆形接口，可直接对接三元催化器或排气前管的连接法兰，接口的同轴度、圆度公差满足管路密封连接的通用要求；整体结构的安装空间适配直列三缸发动机的排气侧布局，不会与发动机周边的启动电机、机油滤清器、管线支架等部件发生运动干涉，预留的热膨胀间隙能够满足部件从常温到工作温度下的热伸长需求，避免工作过程中因热应力导致的安装面翘曲、管路开裂问题。

　　细节结构上，每个排气支路的弯曲半径经过气流仿真优化，既保证气流能够顺畅转向，又尽可能控制整体结构的外廓尺寸，避免占用过多发动机舱空间；安装底座与管路连接的位置设置加强筋结构，提升整体结构的固有频率，避免发动机工作过程中出现共振问题，同时加强筋的走向顺着热变形的方向布置，不会阻碍部件工作时的热胀冷缩变形，减少热应力集中。这类一体式排气歧管相比分体焊接式结构，具备更好的密封性能与结构强度，适合采用铸铁铸造或不锈钢精密铸造工艺批量生产，建模过程中预留的拔模斜度、铸造圆角都符合常规铸造工艺的生产要求，可直接用于后续的工艺编制、模具设计与性能仿真验证工作。
