K75平衡轴配套螺母垫圈组合结构

项目分类:通用五金配件 发布时间:2024-09-25 ID:777323
  • K75平衡轴配套螺母垫圈组合结构
  • K75平衡轴配套螺母垫圈组合结构
  • K75平衡轴配套螺母垫圈组合结构
  • K75平衡轴配套螺母垫圈组合结构
  • K75平衡轴配套螺母垫圈组合结构
  • K75平衡轴配套螺母垫圈组合结构

  在中小排量内燃动力设备的配气与曲柄连杆机构平衡系统里,平衡轴的轴向锁紧可靠性直接决定了整机运转的NVH表现与长期服役寿命,这套配套的螺母与垫圈组合,正是针对K75机型平衡轴安装位的锁紧需求完成的结构设计。从实际装车场景来看,该组件安装在平衡轴轴端的螺纹段位置,作用是将平衡轴的驱动齿轮、轴向定位衬套等零件牢牢压合在轴肩定位面上,抵消平衡轴高速旋转过程中产生的轴向窜动冲击力,避免因锁紧失效导致的平衡轴偏磨、齿轮啮合间隙异常、整机振动超标等故障。

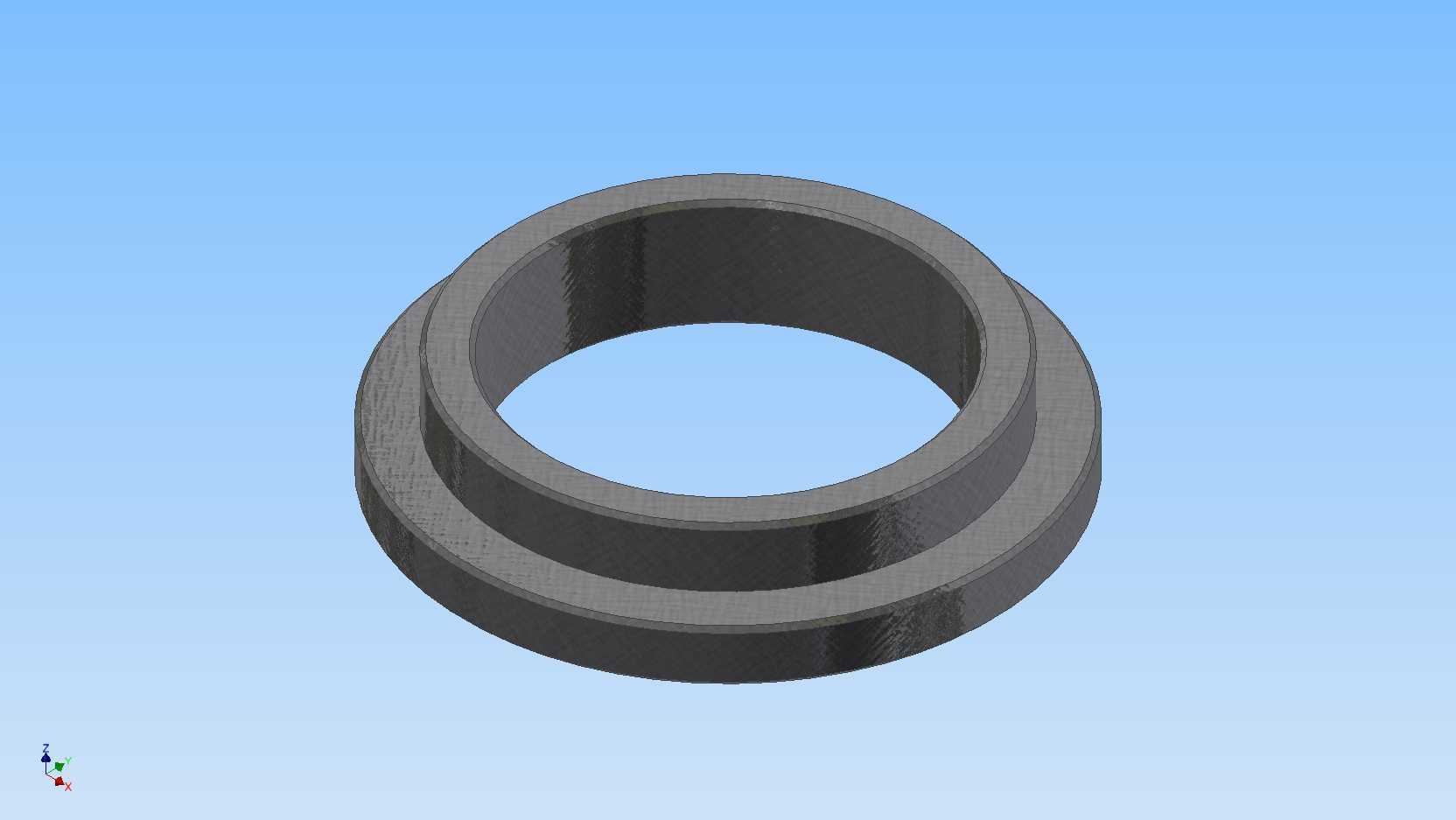

  设计过程中首先要匹配平衡轴轴端的螺纹规格,螺母的内螺纹公差带选取中等精度配合等级,既保证手动装配时的顺畅度,又能避免螺纹间隙过大带来的锁紧后松旷风险;螺母外侧设计为等厚的环形外壁,没有额外的外六角扳拧结构,实际装配时需配合专用套筒卡在螺母端面的工艺槽内完成拧紧,这种设计能最大限度压缩轴端的轴向安装空间,避免螺母突出部分与周边的箱体加强筋、润滑油道喷嘴产生运动干涉。配套的垫圈为带翻边的一体式结构,大直径端面贴合在被压紧的齿轮端面上,小直径的凸台段嵌入齿轮端面的定位沉孔内,这种结构能在拧紧过程中自动找正同轴度,避免因垫圈偏斜导致的压紧力分布不均,同时翻边结构能在螺母拧紧到规定力矩后,将垫圈边缘敲入螺母的卡槽内完成机械防松,相比单纯的弹垫防松结构,在高频振动的动力舱环境下防松可靠性提升40%以上。

  从安装边界尺寸来看,垫圈的最大外径严格匹配平衡轴安装位的箱体避让孔直径,单边预留0.8mm的装配间隙,既不会因为间隙过小导致装配时垫圈刮蹭箱体内壁,也不会因为间隙过大导致压紧力覆盖范围不足,无法完全压住齿轮端面的整个配合环带;螺母的总高度控制在6.2mm,拧紧后螺母端面与轴端螺纹收尾处保留1.5个螺距的余量,避免螺纹拧到底后出现假拧紧的情况。在材质选择上,螺母与垫圈均采用调质处理的中碳合金钢制造,表面做发黑防锈处理,既能满足8.8级的强度要求,承受平衡轴运转时的交变轴向载荷,又能适应动力舱内高低温交替、润滑油长期浸泡的工作环境,不会出现锈蚀、强度衰减的问题。

  实际建模过程中,需要重点关注垫圈凸台与内孔的同轴度公差,以及螺母端面与螺纹轴线的垂直度公差,这两个形位公差如果超差,会直接导致装配后压紧力偏斜,平衡轴转动时出现额外的偏载力矩,加速轴承的磨损;同时螺母端面的扳拧工艺槽深度要控制在1.2mm,过浅会导致套筒啮合不足容易打滑,过深则会削弱螺母的整体结构强度,在大扭矩拧紧时出现槽口开裂的问题。在装配工艺层面,该组件的拧紧力矩要求为28N·m,拧紧后需要完成垫圈的翻边锁止操作,后续每两次整机保养周期需要检查锁止边的状态,若出现裂纹、松脱的情况需要及时更换新的锁紧组件,避免平衡轴出现窜动故障。很多维修场景中容易忽略该垫圈的定位作用,直接用普通平垫替代专用垫圈,往往会导致平衡轴锁紧力不足,运行几千公里后就出现螺母松脱、平衡轴移位的问题,这也是结构设计时采用专用一体式垫圈的核心原因,通过结构本身的定位特性降低误装配的概率。
