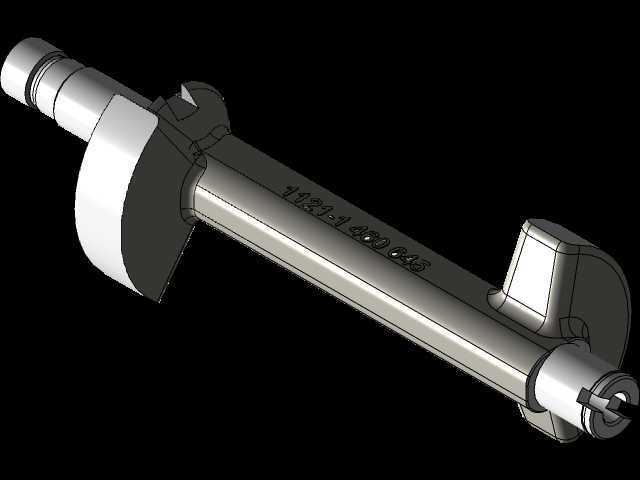

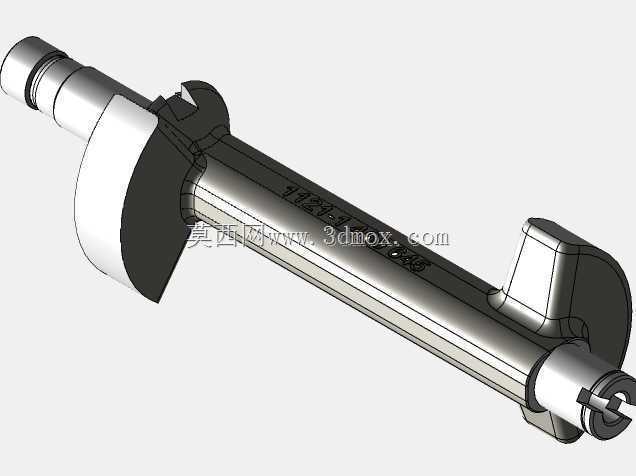

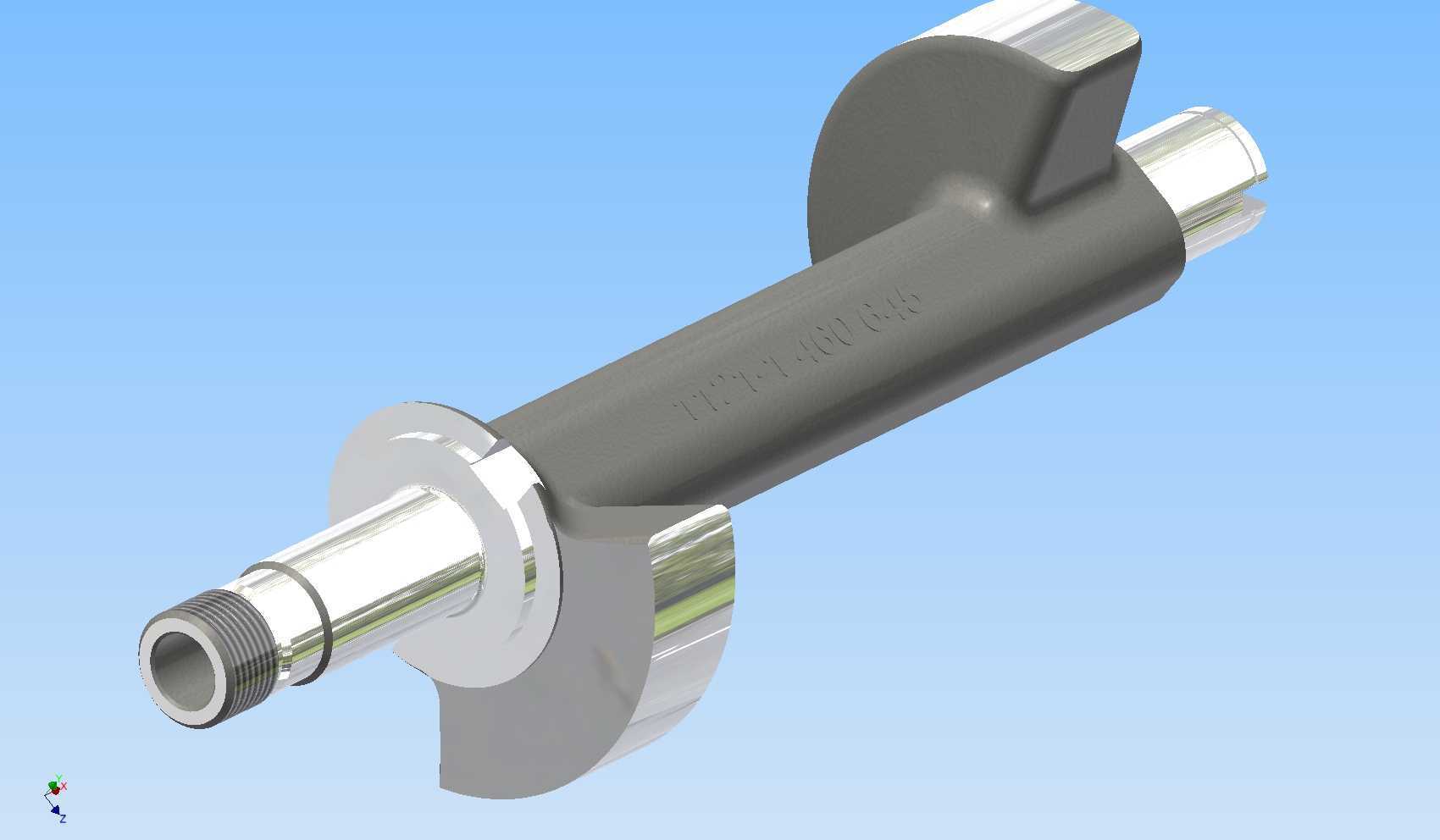

K75摩托车发动机曲柄轴结构设计

　　在摩托车动力总成的结构设计中，曲柄轴作为核心动力转换部件，直接决定了发动机的运行平顺性与动力输出可靠性，本次呈现的K75摩托车发动机曲柄轴结构，是针对水平对置双缸发动机的动力输出特性完成的结构设计，适配中小排量街车与巡航车型的动力需求。从实际应用场景来看，该部件安装于发动机曲轴箱内部，承接活塞连杆组传递的往复直线运动，将其转换为旋转扭矩后输出给离合器与传动系统，同时驱动配气机构、机油泵、发电机等发动机附属部件运转，是发动机实现热功转换的核心枢纽。在功能特性设计上，该曲柄轴采用整体式锻造结构，主轴颈与曲柄销之间通过扇形平衡块实现动平衡校准，平衡块的偏心质量经过精确计算，可抵消双缸活塞往复运动产生的一阶与二阶惯性力，

　　降低发动机高转速运行时的振动幅度，提升整车骑行的平顺性。主轴颈表面设计有环形密封槽，用于安装轴封与挡油环，防止曲轴箱内的机油泄漏，同时避免外部杂质进入曲轴箱污染润滑油；输入端设计有外螺纹结构，用于安装磁电机转子与启动从动齿轮，可将启动电机的扭矩传递给曲轴，实现发动机的点火启动；输出端采用花键与轴承配合的结构，可稳定将旋转扭矩传递给初级离合器，保证动力传输过程无打滑、无旷量。从设计思路层面来看，该结构优先考虑了高负荷工况下的结构强度，曲柄销与主轴颈的过渡位置采用大圆角过渡设计，避免应力集中导致的轴颈断裂问题，平衡块的外形经过切削优化，在保证平衡质量的前提下尽可能降低曲轴自身的转动惯量，提升发动机的油门响应速度，

　　让骑手在加速过程中获得更直接的动力反馈。在安装边界与尺寸设计上，该曲柄轴的主轴颈直径、曲柄半径、连杆轴颈宽度均严格匹配K75发动机曲轴箱的安装腔体尺寸，两端轴承位的同轴度公差控制在0.01mm以内，保证曲轴高速旋转时不会出现偏磨现象；曲柄销的直径与宽度适配对应型号的连杆大端轴承，安装后连杆可绕曲柄销灵活转动，无卡滞、无轴向窜动；平衡块的旋转半径经过严格校核，旋转过程中不会与曲轴箱内壁、连杆大端发生运动干涉，预留的安全间隙可满足发动机在全转速区间的运行需求。在实际装配场景中，该曲柄轴需要与主轴瓦、连杆瓦、止推垫片等部件配合安装，轴颈表面的粗糙度要求达到Ra0.8以下，保证润滑油膜可稳定形成，降低轴颈与轴瓦之间的磨损，

　　延长发动机的大修周期；轴端的螺纹与花键结构经过热处理强化，表面硬度达到HRC45-50，可承受启动与动力输出过程中的冲击载荷，避免螺纹滑牙、花键磨损等故障。针对摩托车发动机经常处于高转速、变负荷的运行工况，该曲柄轴的油道设计采用斜向贯通结构，可将曲轴箱主油道的压力机油直接输送到连杆轴颈位置，为连杆大端轴承提供持续的压力润滑，即使在急加速、高负荷爬坡等工况下，也能保证摩擦副表面有充足的润滑油供应，避免出现干磨烧瓦的故障。
