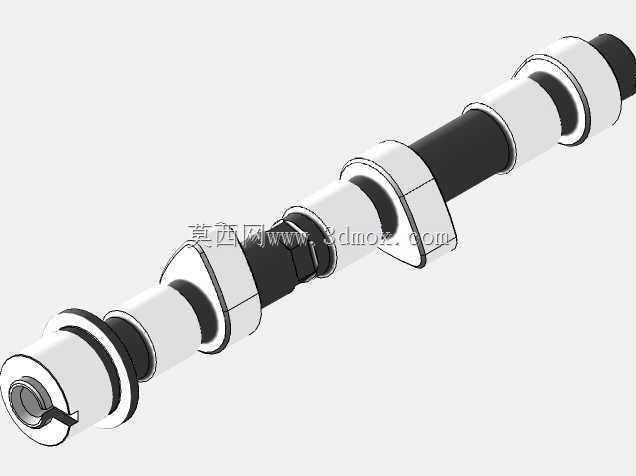

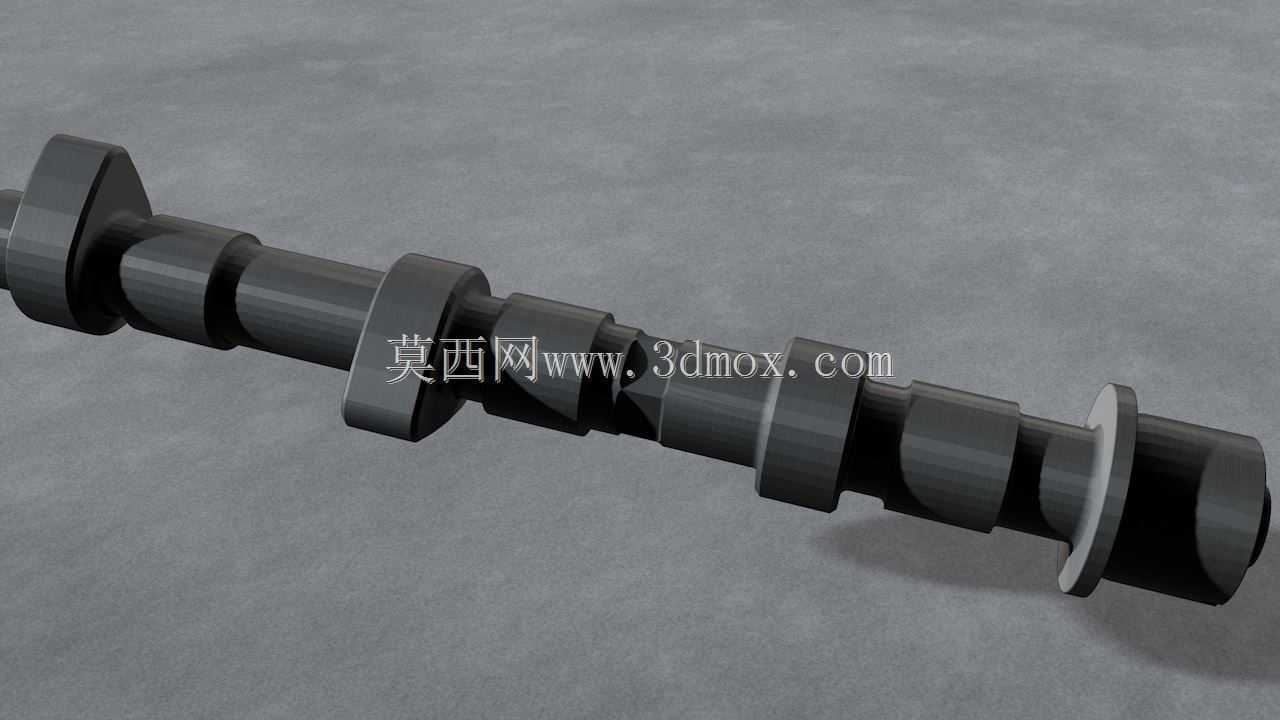

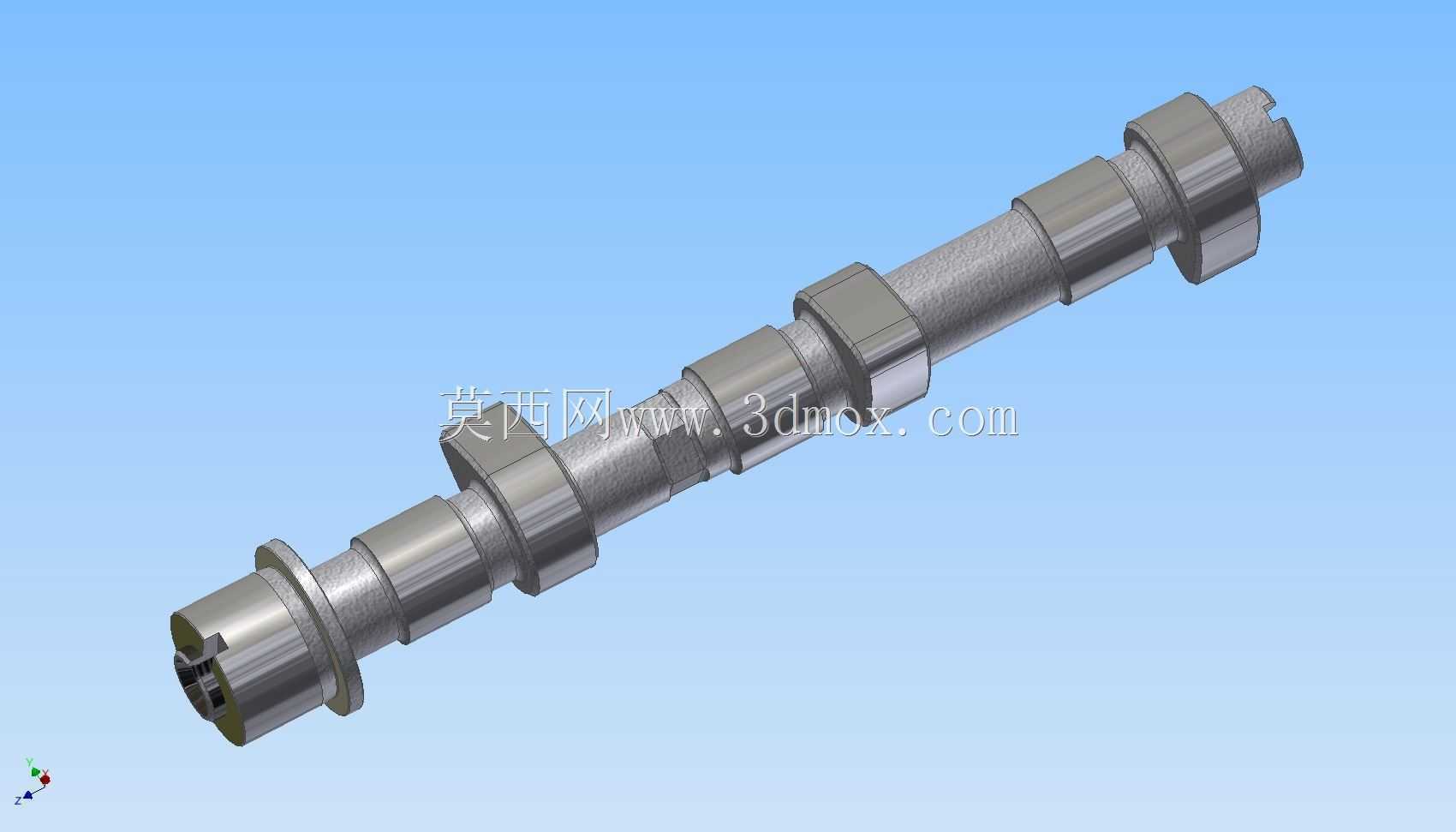

宝马K75摩托发动机出口凸轮轴结构设计

　　这款凸轮轴是适配宝马K75系列摩托车发动机的配气核心执行零件，主要作用是按照发动机预设的配气相位，精准驱动排气门完成开启、闭合的往复动作，保证发动机在不同转速工况下，排气行程可以顺畅将燃烧后的废气排出气缸，为下一循环的进气过程留出充足的气道通路，直接影响发动机的动力输出平顺性、燃油燃烧效率以及高转速区间的动力储备表现。从实际装车场景来看，这类凸轮轴长期工作在发动机缸盖内部的润滑油浸泡环境中，需要承受气门弹簧的周期性交变载荷，以及凸轮型面与气门挺柱之间的高频滑动摩擦，因此设计阶段首先要保证轴体的整体刚性，避免高转速下轴身出现挠曲变形，导致配气相位偏移、气门开闭时序错乱的问题。整个轴体采用分段式阶梯轴结构设计，

　　沿轴向依次布置安装定位轴颈、多组排气凸轮型面、端部驱动连接结构，各段轴颈的同轴度公差需要控制在0.02mm以内，保证轴体转动时的径向跳动量处于允许范围，避免出现偏磨、异响等故障。凸轮型面的轮廓线是整个零件的设计核心，型线的升程段、缓冲段、回程段的曲率变化经过反复调校，既要保证气门开启的速度、升程满足发动机排气流量需求，又要避免型面曲率突变导致挺柱与凸轮接触应力骤增，加剧零件磨损，同时还要兼顾气门弹簧的共振区间，避免在常用转速区间出现弹簧颤振，影响配气机构的工作可靠性。安装边界方面，轴体上的各档轴颈与缸盖凸轮轴轴承孔为间隙配合，配合间隙控制在0.03-0.05mm之间，既可以保证轴体转动顺畅，又能避免间隙过大导致机油泄压，

　　影响配气机构的润滑效果；轴端的驱动结构与正时链轮配合，通过正时链条与曲轴端的驱动链轮连接，传动比固定为2:1，保证曲轴转动两圈时凸轮轴完成一圈工作循环，匹配四冲程发动机的工作时序。轴体上的凸轮相位角按照K75发动机的直列三缸布局做了对应偏转，相邻气缸的排气凸轮夹角与发动机点火间隔角匹配，保证各缸的排气动作互不干扰，排气脉冲不会在排气道内形成相互阻滞，影响排气效率。从建模细节来看，轴体上的所有过渡圆角都做了圆滑处理，尤其是轴颈与凸轮连接的位置，避免应力集中导致轴体在交变载荷下出现疲劳断裂；端部的定位槽结构用于装配时的相位定位，保证维修装配时凸轮轴的初始相位准确，不需要反复调整正时位置，降低装配难度。

　　这类凸轮轴的材质一般选用合金铸铁或者渗碳钢，表面经过淬火处理后硬度可以达到HRC55以上，保证凸轮型面的耐磨性能，满足摩托车发动机数万公里的使用需求，轴体内部还设计有贯通的油道孔，发动机工作时压力机油可以通过轴颈处的油孔进入轴体内部油道，输送到各个凸轮型面与轴颈位置，为摩擦副提供持续的润滑与冷却，避免干磨导致零件过早失效。在实际选型替换时，需要重点核对各档轴颈的直径尺寸、凸轮的最大升程、凸轮的相位夹角以及端部驱动结构的连接尺寸，任何一个参数出现偏差，都会导致配气相位错乱，轻则发动机动力不足、怠速抖动，重则出现气门与活塞碰撞的严重机械故障，造成发动机整体报废。
