V8发动机用整体式锻造曲轴结构设计

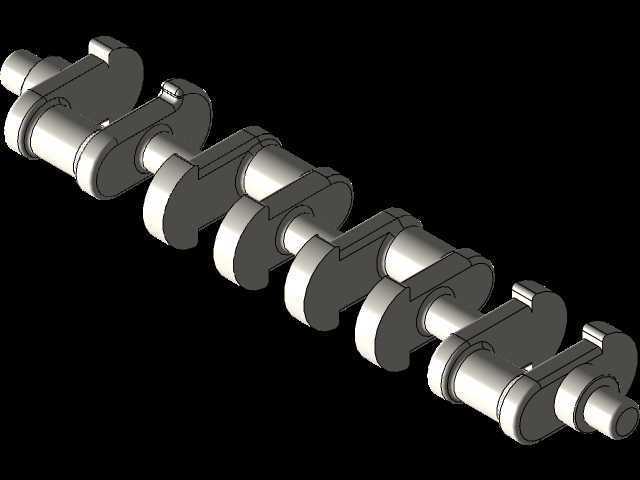

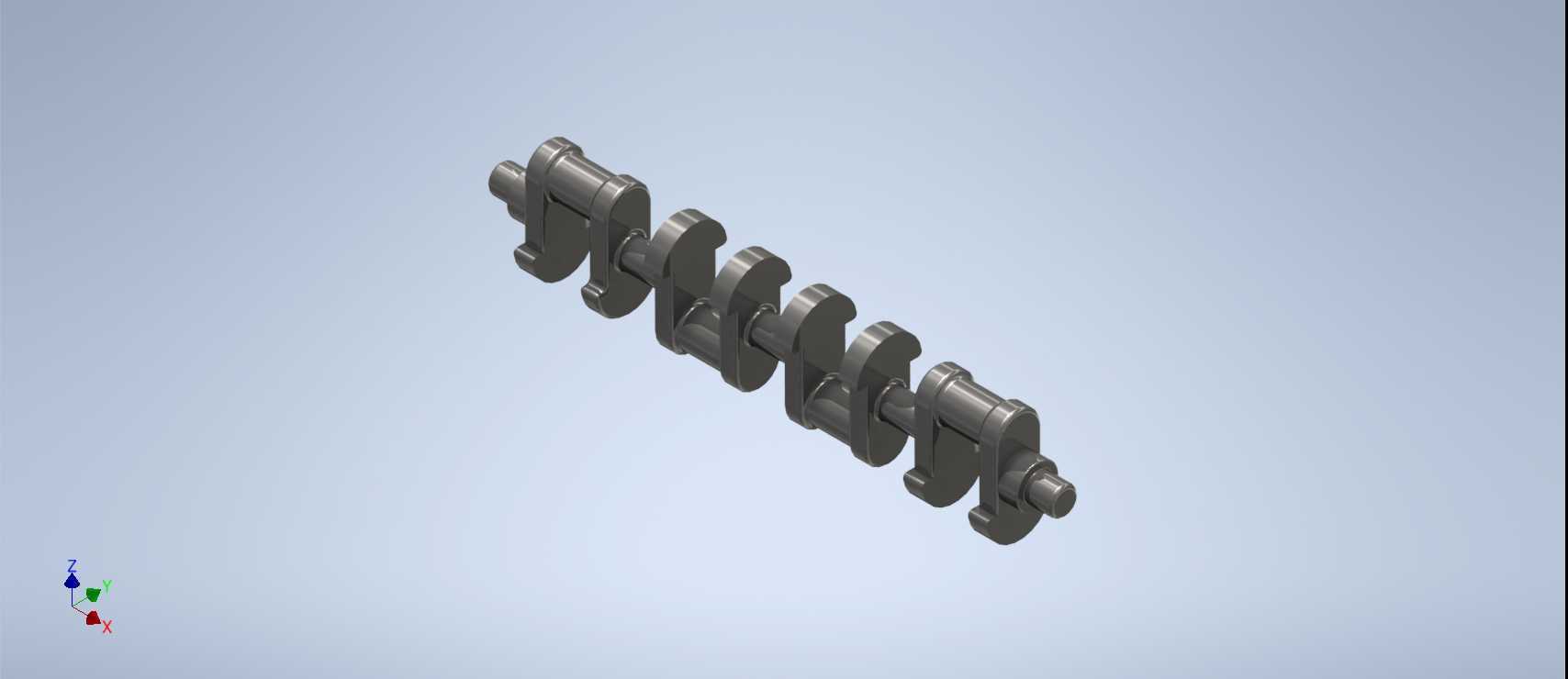

　　在V型八缸内燃机的动力传递链路里，曲轴是承接活塞往复运动、转化为旋转扭矩输出的核心承载部件，这款V8发动机曲轴的三维结构，完全按照量产V型动力单元的布局逻辑搭建，八组曲柄销按照90度夹角均匀排布，刚好匹配V8发动机两侧气缸90度夹角的布置形式，能保证各缸点火间隔均匀，将动力输出的扭矩波动控制在合理区间。从实际装车场景来看，这类曲轴主要适配大排量乘用车辆、高性能特种作业车辆的动力单元，也可用于固定工况的工业内燃机发电机组，在运转过程中需要持续承受活塞连杆组传递的爆发压力、往复惯性力与旋转离心力的复合载荷，因此结构设计上的强度冗余、动平衡精度直接决定了动力单元的大修间隔与运转平顺性。

　　从结构设计思路来看，这款曲轴采用整体式锻造结构，区别于拼接式曲轴的应力集中缺陷，整体锻造的毛坯经机加工后，各主轴颈、曲柄销与曲柄臂的纤维流线连续无断点，能在高转速工况下避免应力开裂风险。主轴颈采用等直径设计，沿曲轴轴向依次排布，对应发动机缸体上的主轴承座安装位，安装时主轴承盖通过螺栓锁紧在缸体上，将主轴颈夹持在滑动轴承轴瓦之间，预留的配合间隙满足压力润滑油膜的形成要求，保证高转速下的摩擦损耗处于可控范围。曲柄销的直径略小于主轴颈，通过曲柄臂实现与主轴颈的过渡连接，过渡位置采用大圆角沉切设计，避免直角过渡带来的应力集中，这也是高负荷曲轴设计中规避疲劳断裂的核心细节。

　　在安装边界层面，这款曲轴的轴向总长度匹配对应V8发动机缸体的曲轴腔空间，前端伸出段预留了正时齿轮、皮带轮、扭转减振器的安装键槽与定位端面，后端带有法兰连接结构，用于固定飞轮与动力输出端的连接部件，安装时需要保证曲轴轴向窜动量控制在0.1-0.3mm的工程合理区间，通过止推片的厚度选配来实现间隙调整。每一组曲柄臂的末端都设计有平衡重结构，平衡重的外形与质量经过精确配平，抵消曲柄销与连杆大头旋转产生的离心力，以及活塞往复运动产生的一阶、二阶惯性力，减少发动机运转过程中的整机振动，降低轴承座的冲击载荷。

　　油道设计是曲轴功能实现的关键细节，这款曲轴内部设计有交叉贯通的润滑油道，从主轴颈表面的进油口引入缸体主油道的压力润滑油，通过内部斜向油道连通到每一组曲柄销的表面，为连杆大头的轴瓦提供持续的压力润滑，避免高负荷下连杆轴承出现干磨烧瓦的故障。油道的孔口位置都做了倒角去毛刺处理，防止机加工残留的铁屑在润滑油流动过程中刮伤轴瓦表面。曲柄臂的截面采用椭圆形优化设计，在保证足够抗弯、抗扭强度的前提下，尽可能去除非承载区域的材料，降低曲轴整体的转动惯量，让发动机的转速响应速度更快，同时减少旋转质量带来的惯性载荷。

　　从实际使用的功能特性来看，这款曲轴的各轴颈表面都设计有高频淬火的硬化层，表面硬度满足高转速滑动摩擦的耐磨要求，轴颈的圆柱度、同轴度公差都按照量产内燃机的精度标准设计，在三维建模过程中，所有配合面的尺寸公差、形位公差都预留了工程标注的基准，可直接用于后续的工程图导出、数控加工编程。在做发动机动力学仿真时，这个模型的质量属性、质心位置、转动惯量参数都可直接提取，用于曲柄连杆机构的运动学、动力学分析，验证不同转速下的轴承载荷、曲轴扭振特性，为后续的结构优化、材料选型提供数据支撑。对于三维建模从业者而言，这个模型的曲面过渡、特征排布逻辑，也能直观展示高负荷动力部件的设计思路，理解结构强度、安装空间、动平衡要求之间的平衡逻辑，避免设计中出现只看外形不考虑实际工况的问题。
