直齿圆柱传动齿轮结构设计

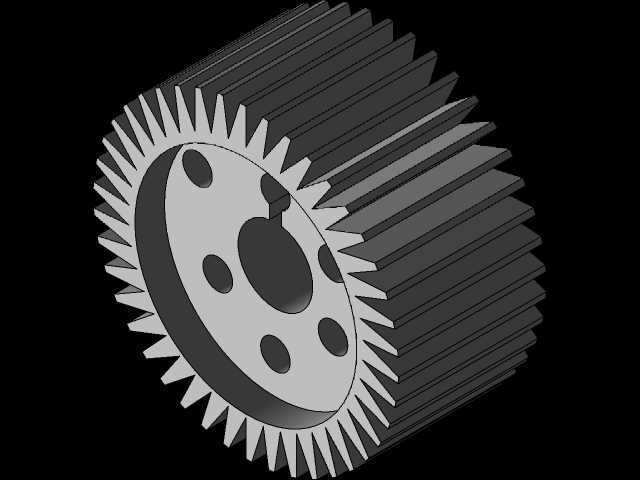

　　这款直齿圆柱齿轮是机械传动系统中应用极为广泛的基础动力传递构件，在各类需要定传动比动力传输的场景中都能见到它的身影，从常规的工业减速箱、输送设备传动端，到小型机电产品的动力输出结构，这类齿轮都承担着核心的扭矩传递作用。从结构设计来看，该齿轮采用标准渐开线齿形设计，齿向为直齿排布，加工工艺适配性强，可通过滚齿、插齿等常规机加工工艺完成批量生产，齿部精度可根据实际使用场景调整，满足不同转速、载荷工况下的啮合需求。齿轮主体采用辐板式结构，中心设置带键槽的安装轴孔，键槽采用标准平键适配尺寸，可与对应直径的传动轴实现周向固定，传递额定扭矩时不会出现周向打滑问题；辐板上均匀分布的多个减重孔，在不影响齿轮整体结构强度、刚度的前提下，

　　有效降低了齿轮自身的转动惯量，减少设备启停阶段的惯性冲击，同时也能降低整体结构重量，对于高速运转的传动场景，减重孔的对称排布还能辅助实现动平衡校准，降低运转过程中的振动与噪声。齿宽尺寸经过匹配计算，在对应中心距的传动副中，可保证足够的齿面接触面积，避免齿面载荷集中导致的早期点蚀、磨损问题，齿顶圆、齿根圆的过渡区域做了标准圆角处理，可有效降低齿根应力集中系数，提升齿轮的弯曲疲劳强度，在交变载荷工况下能大幅延长使用寿命。在实际安装适配过程中，该齿轮的轴向定位可通过轴肩配合套筒实现，安装边界需要预留出啮合侧隙的调整空间，保证两啮合齿轮的中心距偏差在公差允许范围内，避免出现卡滞、啮合异响等问题；齿面可根据使用场景选择不同的热处理工艺，

　　常规载荷场景下采用调质处理即可满足硬度要求，重载、高速场景则可对齿面进行高频淬火处理，提升齿面耐磨性能。这类直齿轮的传动效率较高，在正确润滑的工况下传动效率可达98%以上，且不存在轴向力，对支撑轴承的轴向承载能力没有额外要求，可简化支撑端的结构设计，降低整体传动单元的成本。在设计建模过程中，齿形参数严格遵循标准模数系列推导，齿廓曲线通过渐开线方程精准生成，每个轮齿的齿厚、齿距偏差控制在标准公差范围内，保证啮合过程中传动比恒定，不会出现转速波动；辐板与齿圈、轮毂的连接过渡位置做了圆弧过渡处理，避免机加工过程中出现应力集中导致的开裂问题，轮毂长度经过匹配计算，可保证与传动轴有足够的配合接触长度，传递扭矩时不会出现轴孔压溃、松动等问题。

　　在设备维护层面，这类直齿齿轮的拆装难度较低，出现齿面磨损超差时可快速更换，不需要复杂的专用工装，日常运维只需要定期检查齿面磨损情况、补充润滑脂即可，运维成本远低于同载荷等级的蜗轮蜗杆、螺旋锥齿轮等传动构件。在不同的应用场景中，该齿轮可通过改变模数、齿数、齿宽等参数适配不同的传动比与载荷需求，小模数版本可用于小型精密传动设备，大模数版本则可用于矿山、冶金等重载传动场景，结构通用性极强。
