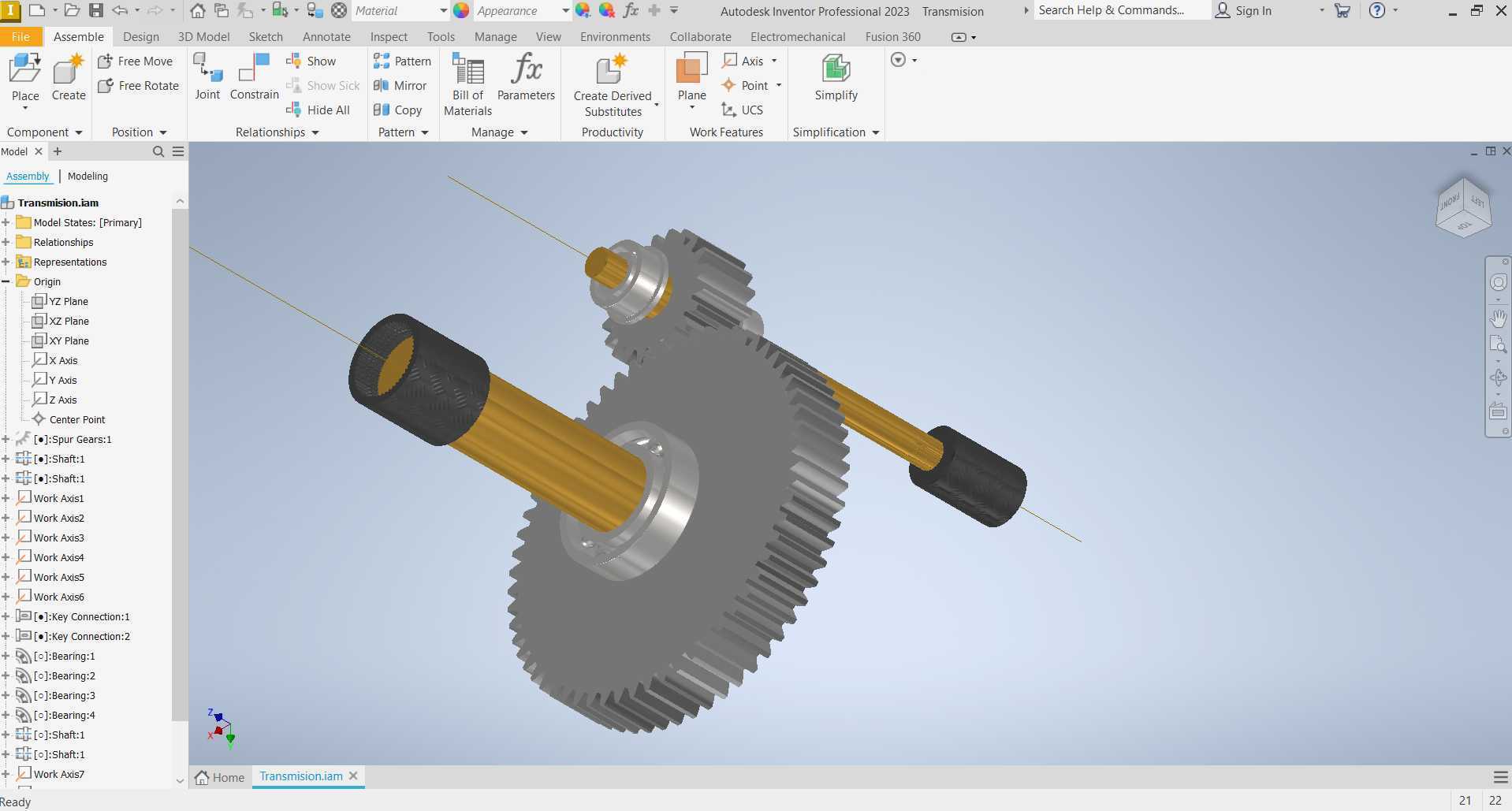

这套齿轮传动结构主要适配中小功率交流稳压器的调压执行端,在交流稳压器的工作链路里,电压调整的核心动作是通过碳刷沿调压线圈柱面滑动完成变比切换,而碳刷的精准位移完全依赖这套传动组件的动力传递,一旦传动间隙过大或者啮合精度不足,就会出现调压滞后、输出电压波动超差的问题,直接影响后端用电设备的供电稳定性。从结构组成来看,整套组件包含一大一小两个渐开线圆柱直齿轮、两根阶梯式传动轴、轴端限位衬套以及配套的径向定位轴套,大齿轮为传动从动端,直接和碳刷移动的丝杆驱动端连接,小齿轮为主动端,和调压驱动电机的输出轴配合,两个齿轮的齿宽、模数完全匹配,啮合侧隙控制在0.02-0.04mm区间,既可以避免正反转切换时的空程误差,
也不会因为齿侧间隙过小导致传动卡滞、运行噪音过大。设计阶段首先要匹配稳压器的调压行程要求,大齿轮的转动角度范围被限制在270度以内,对应碳刷从调压线圈最低电压端到最高电压端的全行程移动,因此在大齿轮的轮辐侧面预留了限位凸台的安装位置,和稳压器基座上的限位橡胶块配合,避免超程转动导致碳刷脱离线圈或者拉断连接引线。轴系部分的设计充分考虑了稳压器长期静置、偶尔动作的运行特性,传动轴采用阶梯轴结构,和齿轮内孔的配合选用H7/k6的过渡配合,不需要额外的键连接,依靠配合面的摩擦力就可以传递小功率驱动电机的扭矩,同时装配时不需要额外的压装设备,手工借助铜棒敲击就可以完成组装,适合批量生产的装配节奏。轴端的黑色衬套为耐磨POM材质,
直接卡在传动轴的轴颈位置,和基座上的安装孔形成滑动摩擦副,不需要额外加装滚动轴承,既可以控制整体生产成本,也能满足稳压器全生命周期内的动作次数要求——常规民用交流稳压器的全生命周期调压动作次数不超过5万次,POM衬套的耐磨性能完全可以覆盖这个磨损量,不会出现轴系晃量过大的问题。安装边界方面,整套传动组件在稳压器基座上的投影尺寸不超过80mm*60mm,大齿轮的齿顶圆距离基座安装面的高度为22mm,小齿轮中心和大齿轮中心的中心距严格按照两个齿轮的分度圆半径之和设定,公差控制在±0.015mm以内,避免中心距偏差导致的啮合干涉或者齿侧间隙过大。齿轮的轮缘部分做了0.5mm的倒角处理,既可以去除机加工后的锐边毛刺,
避免装配时划伤操作人员或者相邻的导线绝缘层,也能在齿轮啮合时起到一定的导向作用,降低装配时的对中难度。实际应用中,这套传动结构除了适配交流稳压器之外,也可以直接移植到其他小功率、低转速、需要精准角位移传递的小型设备上,比如小型风门执行器、电动调节阀门的驱动端,只需要调整小齿轮和驱动电机的连接轴径,就可以快速适配不同的动力源,不需要重新设计齿轮的啮合参数。建模过程中对所有配合面都做了公差标注,齿轮的渐开线齿形完全按照标准模数生成,没有做变位修正,加工时可以直接采用标准滚刀进行滚齿加工,不需要定制特殊刀具,进一步降低零件的加工成本。轴系的轴向定位依靠轴套和齿轮端面的贴合实现,没有额外加装轴用挡圈,减少了零件数量,也降低了装配工序的复杂度,整套组件拆解后只有6种独立零件,供应链采购难度低,通用化程度高,适合批量生产时的成本管控。在运行噪音控制方面,因为直齿轮啮合的重合度略低于斜齿轮,因此在齿面的粗糙度要求上设定为Ra1.6,既可以降低啮合时的摩擦噪音,也不会因为过高的表面精度要求提升加工成本,实际运行时在1米距离外的传动噪音不超过30分贝,不会对使用环境造成噪音干扰。
