多安装位机械连接支撑构件结构设计

　　在小型动力传输、轻工自动化输送以及民用机电设备的传动链路里，这类多安装位的连接支撑构件是很容易被忽略但又直接影响整机运行稳定性的零件，很多设备在长期运行后出现的传动偏移、连接位异响问题，追根溯源往往是这类支撑连接件的结构设计没有匹配实际受力边界，或是安装位的公差预留没有考虑装配累计误差。从实际应用场景来看，这类构件常被用在小型内燃机的外围附件固定、自动化生产线的小型拨料机构连接、家用机电产品的动力输出端支撑，甚至部分园林机械的操作端传动连接位置，它不需要承担整机的主载荷，却要在多个方向的交变受力下保持连接位置的精度，避免相邻传动部件出现同轴度偏差。

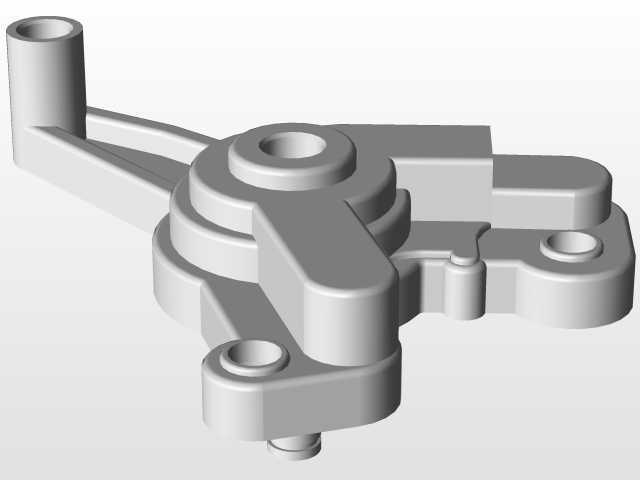

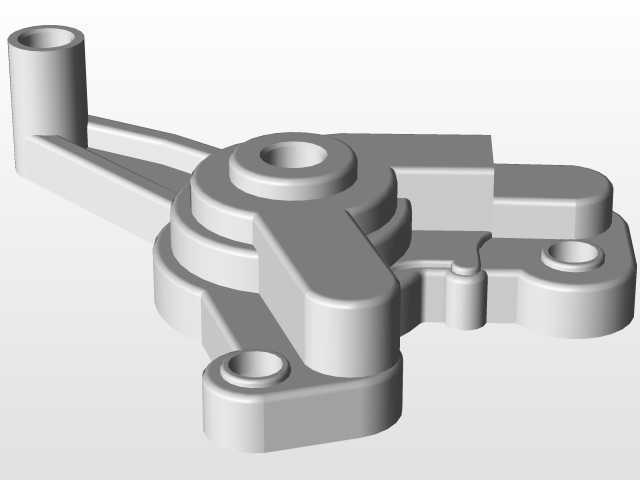

　　从结构功能上拆解来看，这个构件的主体采用了分层凸台的中心结构，中心的通孔是核心的定位基准，这个位置通常用来穿过传动轴或是安装定位销，分层的凸台结构一方面是为了增加中心位置的结构强度，避免轴类零件穿装后在长期受力下出现孔位变形，另一方面凸台的台阶面可以直接作为相邻零件的轴向定位面，省去额外加装轴套或是定位挡圈的工序，降低装配的复杂度。构件向外延伸出三个不同方向的支臂，每个支臂的末端都设计了沉头安装孔，这几个安装孔的位置并不是均匀分布的，而是对应了不同连接方向的受力需求：其中一个长度较长、带竖直延伸圆柱筒的支臂，主要承担侧向的拉力与弯矩，那个竖直的圆柱筒内部是通孔结构，既可以穿装长螺栓实现与基座的垂直方向固定，也可以作为导杆的滑动支撑位，在部分需要小幅度直线动作的机构里，这个筒状结构还能直接作为小型柱塞的导向套使用，不需要额外加装导向衬套。另外两个相对短一些的支臂，主要承担平面内的固定与扭矩传递，沉头孔的设计可以让螺栓安装后头部完全埋入构件平面内，不会突出表面干涉相邻运动部件的运行轨迹，这在空间紧凑的小型设备内部是非常实用的设计细节，很多新手设计的零件常忽略沉头结构的预留，最后装配时才发现螺栓头突出和周边零件发生刮碰，只能临时打磨修改，既影响外观也降低了连接强度。

　　在设计思路上，这个构件的所有转角位置都做了圆角过渡处理，没有尖锐的直角结构，这一方面是考虑到铸造或是压铸加工时的工艺性，避免直角位置出现应力集中导致零件在受力时开裂，另一方面圆角过渡也能减少加工时的刀具磨损，在数控铣削加工时，连续的圆角路径可以减少刀具的频繁启停，提升加工效率。构件的支臂部分都做了等厚度的加强筋设计，筋位的厚度和主体壁厚保持一致，避免壁厚差异过大导致注塑或是铸造时出现缩孔、凹痕等缺陷，同时筋位沿着支臂的受力方向延伸，能在不增加整体壁厚、不额外增加零件重量的前提下，大幅提升支臂的抗弯曲能力，对比同尺寸无筋的平板支撑结构，这种带顺向筋位的设计抗形变能力可以提升40%以上，完全能满足小型传动机构的受力需求。

　　从安装边界的角度来说，这个构件的整体安装平面度要求控制在0.1mm以内，三个支臂的安装孔位相对中心孔的位置公差控制在±0.05mm，这样才能保证装配后中心传动轴的同轴度符合要求，不会出现轴转动时的卡滞问题。竖直延伸的圆柱筒的外圆和内孔的同轴度要求同样在0.05mm以内，如果这个位置作为导向套使用，内孔的表面粗糙度要达到Ra1.6，才能保证导杆滑动时的顺畅度，不会出现卡顿或是异常磨损。在实际选型适配时，需要注意这个构件的支臂延伸长度对应的安装空间，最长支臂的末端到中心孔的距离是整个零件的最大安装半径，要提前确认安装基座上的对应位置没有其他凸起部件，避免装配时出现干涉；竖直圆柱筒的高度方向尺寸也要和安装位的沉孔深度匹配，如果筒的长度过长，会导致零件安装后无法和基准面完全贴合，出现固定松动的问题，如果长度过短，则会导致导向长度不足，导杆滑动时容易出现偏斜。另外，中心凸台的高度决定了相邻传动零件的轴向间隙，设计时要根据实际搭配的齿轮、连杆的厚度调整凸台高度，保证装配后传动件的轴向窜动量在合理范围内，既不能间隙过大导致传动晃动，也不能间隙过小导致转动时出现摩擦阻力。这类零件的材质选择通常根据使用场景确定，在普通常温、受力不大的民用设备里可以采用压铸铝合金材质，重量轻且成本低，在受力稍大、有一定冲击载荷的工业设备里，可以选用45号钢经调质处理，表面做发黑防锈，在有耐腐蚀需求的场景下还可以选用304不锈钢材质，适配食品加工、户外设备等特殊使用环境。
