汽车发动机活塞结构三维设计

　　活塞作为内燃机核心往复运动部件，直接决定动力输出效率与整机运行可靠性，其设计需兼顾热负荷承载、机械强度匹配、运动精度控制多重要求，在车用动力、通用小型内燃机、工程机械动力单元中均为核心受力构件。日常工况下，活塞需在气缸内完成高频往复运动，承受燃烧室爆燃产生的瞬时高压冲击，同时将燃烧产生的热能通过活塞环传导至气缸壁完成散热，还要通过活塞销将往复推力传递给连杆，转化为曲轴的旋转扭矩输出，整个工作循环中活塞顶部瞬时温度可超过数百摄氏度，裙部需持续与气缸壁保持合理配合间隙，既要避免热膨胀导致的卡滞拉缸，又要防止间隙过大引发的漏气、敲缸问题。

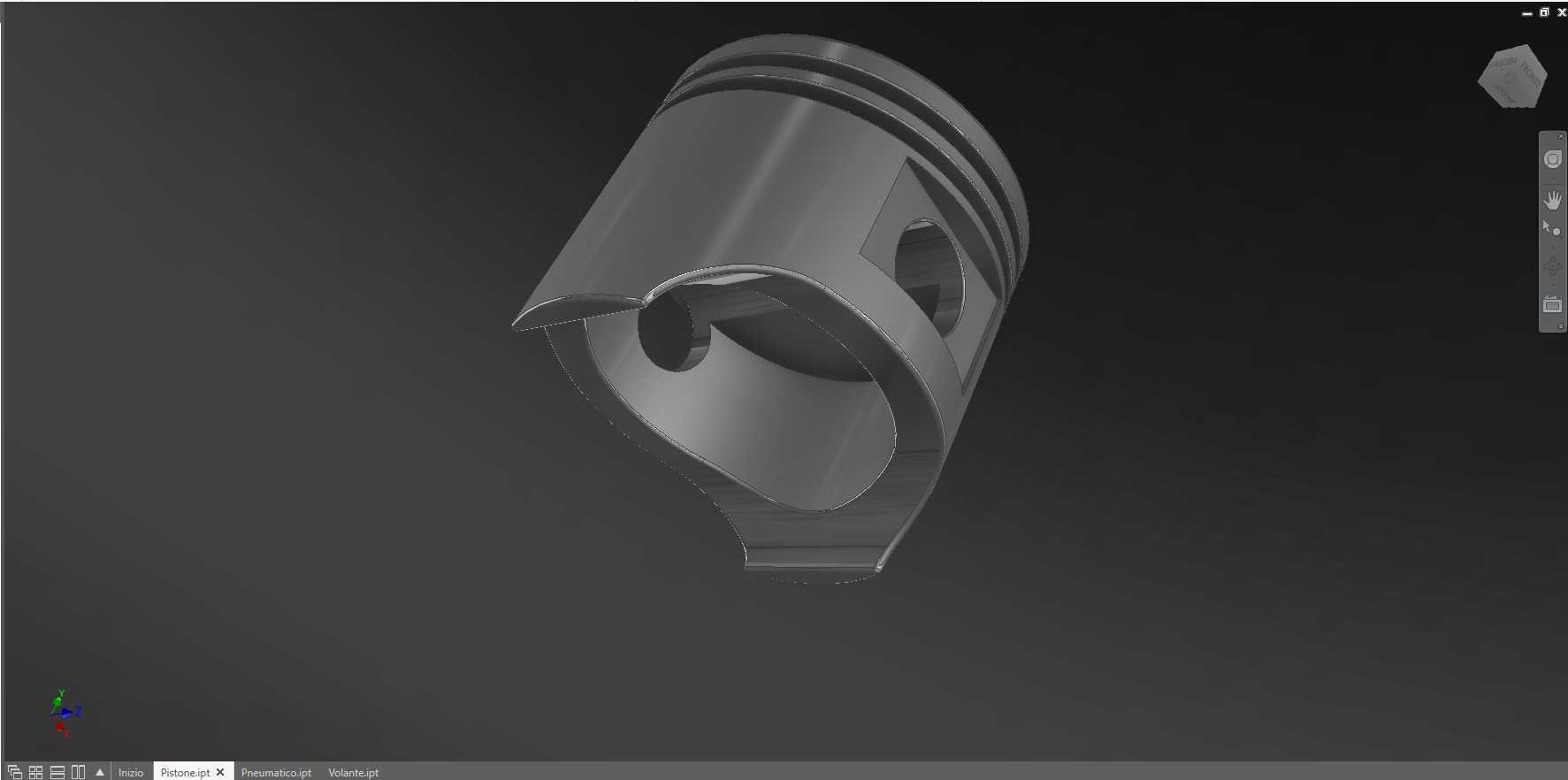

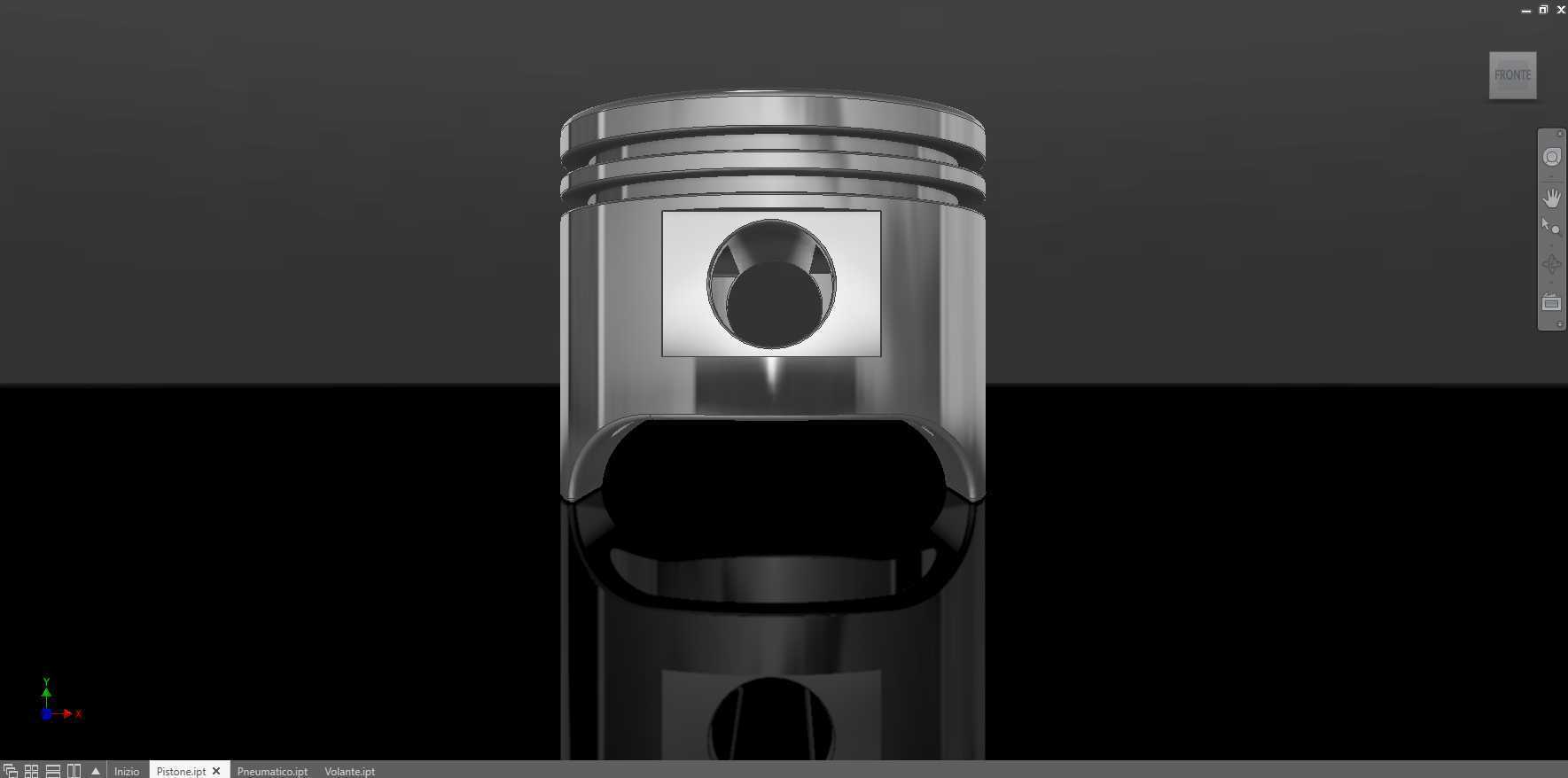

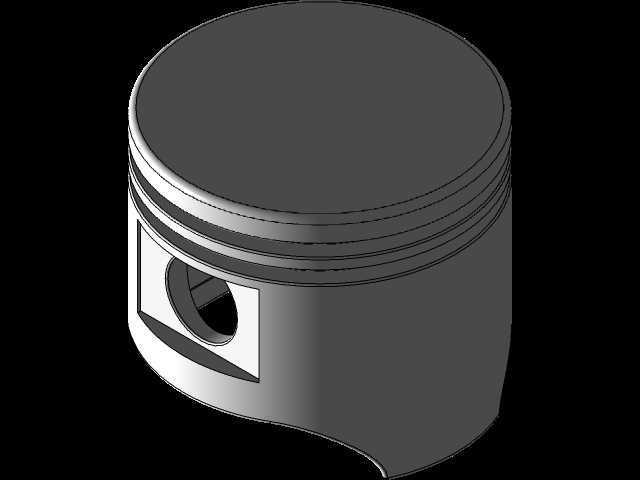

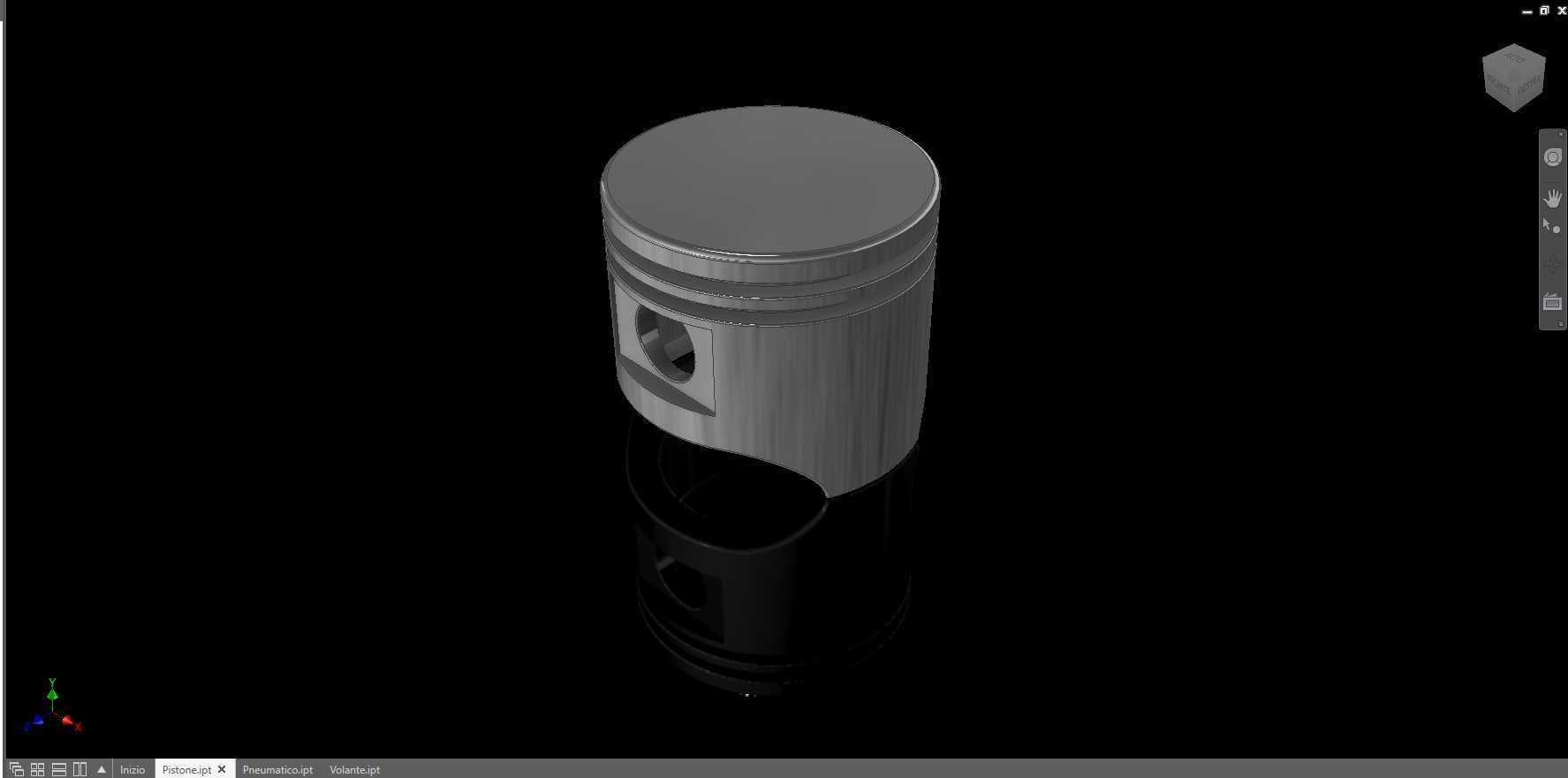

　　从结构设计逻辑来看，该活塞顶部采用平顶结构设计，这类结构加工工艺性好，受热面积相对均衡，适配多数常规燃烧室构型，顶部边缘预留的环槽区域用于安装气环与油环，气环主要承担燃烧室密封作用，阻止高温高压燃气窜入曲轴箱，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧，环槽的加工精度直接影响活塞环的密封性能与使用寿命，槽宽公差、平面度要求均需控制在微米级，防止环组卡滞或密封失效。活塞销座区域采用加强结构设计，销孔内部加工有高精度配合面，用于安装活塞销连接连杆小头，销座与活塞主体的过渡区域做了圆弧过渡处理，可有效分散活塞销传递的交变载荷，避免应力集中导致的销座开裂问题，这一区域也是活塞疲劳强度校核的核心位置，需通过有限元分析反复验证不同工况下的应力分布，确保在最大爆压工况下应力值低于材料许用强度。

　　活塞裙部采用变椭圆型线设计，这是考虑到活塞工作时受热不均，销座方向金属堆积多热膨胀量更大，垂直销座方向受侧推力作用易产生变形，冷态下裙部截面为椭圆，长轴垂直于活塞销轴线方向，热态工作时可膨胀为正圆，保证与气缸壁的均匀贴合，既降低往复运动的摩擦损耗，又能起到良好的导向作用，裙部表面的加工纹理也经过针对性设计，可储存少量润滑油形成稳定油膜，减少冷启动阶段的异常磨损。从安装边界来看，活塞的外径尺寸需与对应气缸内径保持严格的配缸间隙，间隙值根据不同材料、不同缸径、不同冷却方式匹配，通常在几十微米区间，活塞销孔的中心高度需严格匹配压缩比设计要求，直接影响燃烧室容积与整机压缩比数值，销孔直径与活塞销、连杆小头衬套的配合需采用分组选配工艺，保证合适的配合间隙，既避免转动卡滞，又防止间隙过大产生冲击异响。

　　在实际建模过程中，需重点关注各特征的几何公差匹配，环槽的侧隙、背隙需符合活塞环的安装要求，销孔的同轴度、裙部的圆柱度均需满足加工工艺要求，同时要考虑活塞的轻量化设计，在保证强度的前提下尽可能降低活塞整体质量，减少往复运动惯性力，降低曲轴连杆机构的负荷，这也是高转速发动机活塞设计的核心方向之一。不同应用场景下的活塞设计会有针对性调整，比如高强化柴油机活塞会采用内冷油道结构，通过机油循环带走顶部热量，汽油机活塞则会在顶部设计气门避让坑，防止气门运动干涉，该款活塞的结构形式适配常规自然吸气汽油机使用场景，结构成熟可靠，加工难度适中，可作为内燃机结构教学、动力系统选型匹配、逆向设计参考的基础模型使用，建模过程中还原的各结构细节，也能帮助设计人员理解活塞各部位的功能逻辑与设计考量，避免出现结构设计脱离实际工况的问题。
