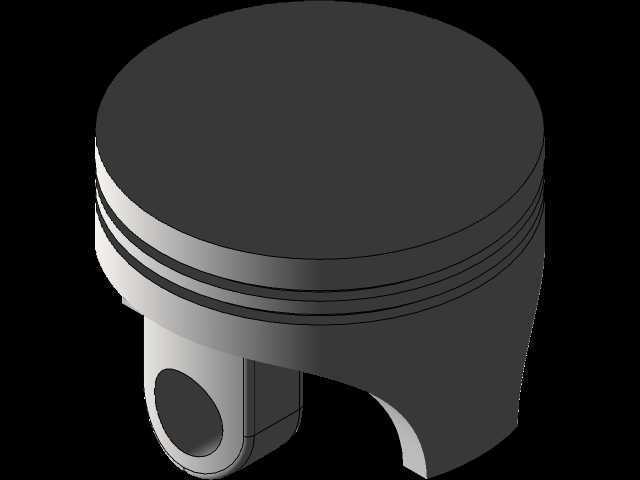

内燃机非自动活塞结构三维数模

　　这款活塞结构主要适配中小排量往复式内燃机的做功场景，在气缸内部承担往复运动的核心功能，是动力转换环节里把燃气爆发压力传递给连杆、最终转化为曲轴旋转扭矩的关键承载部件。从实际工况出发，活塞头部直接接触高温高压燃气，顶部的平面结构对应平顶燃烧室设计，加工时需要保证顶面的平面度公差，避免高温下出现应力集中导致的形变，同时头部预留的多道环槽结构，分别对应气环与油环的安装位置，气环负责密封燃烧室的高压燃气，防止做功过程中燃气窜入曲轴箱造成动力损失，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与排放超标。

　　设计过程中首先要匹配对应缸径的气缸内壁尺寸，活塞裙部的型线不是正圆柱结构，而是根据热膨胀规律做了微椭圆修型，常温状态下裙部与缸壁保留合理的配合间隙，发动机达到工作温度后，活塞受热膨胀的形变刚好填充间隙，既不会出现冷启动敲缸的异响，也不会因为热膨胀量过大导致拉缸故障。活塞销孔的位置经过重心配平计算，销孔轴线与活塞轴线存在微小的偏心量，这个偏心设计是为了缓解活塞经过上下止点换向时对气缸壁的敲击，降低发动机运转过程中的机械噪声，同时销孔内部做了倒角处理，避免活塞销安装后出现应力集中导致销座开裂。

　　从安装边界来看，活塞整体的轴向高度需要匹配对应发动机的压缩比设计，顶面到活塞销中心的距离直接决定了燃烧室的余隙容积，安装时需要配合规定尺寸的活塞销、卡簧完成与连杆小头的连接，环槽的宽度与深度严格对应标准活塞环的尺寸参数，装配时各道活塞环的开口需要错开规定角度，避免开口对齐造成密封失效。裙部的表面设计考虑了磨合需求，微观层面的储油结构可以在运转初期快速建立润滑油膜，降低缸壁与活塞的摩擦损耗。

　　在实际工程应用中，这类非自动活塞多用于常规的自然吸气汽油机或者小功率柴油机，没有额外的可变压缩比或者冷却油道的复杂结构，结构可靠性高，加工成本可控，适合量产型的通用动力设备、小型工程机械动力、摩托车发动机等场景。建模过程中重点还原了环槽的退刀槽结构、销孔的内部加强筋、裙部的减重凹坑这些细节，这些结构都是实际生产中必须考虑的工艺要素：退刀槽保证活塞环可以完全落座到环槽底部，销座位置的加强筋可以承受燃气爆发时的巨大冲击力，裙部的减重凹坑在不降低结构强度的前提下降低活塞整体的往复运动质量，减小曲轴连杆机构的惯性负荷，提升发动机的响应速度。

　　需要注意的是，活塞的热负荷区域集中在头部顶面与环槽位置，建模时的壁厚设计遵循上厚下薄的原则，头部的壁厚更大，承受高温高压的能力更强，裙部壁厚相对较薄，既控制整体重量，也适配热膨胀的形变需求。活塞与连杆连接后，往复运动的行程需要匹配曲轴的曲柄半径，整体运动包络不能超出气缸内部的空间边界，避免运动过程中与气门、气缸盖发生运动干涉。
