内啮合传动同步带轮结构三维设计

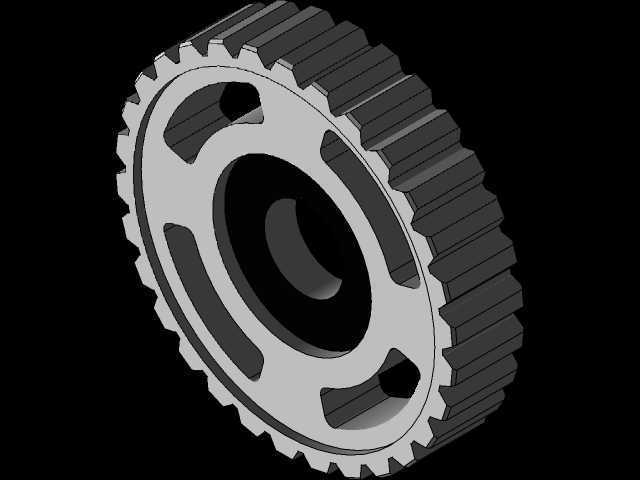

　　这款带轮的设计初衷，是适配小空间内的精密传动场景，区别于常规外啮合同步带轮，它采用内齿啮合的结构形式，能在相同传动比下大幅缩减传动系统的整体径向尺寸，在很多对安装空间有严格限制的自动化设备、小型动力传输单元里，这类结构的优势非常明显。从结构细节来看，轮体外周加工有等距分布的梯形啮合齿，齿形参数完全匹配对应规格同步带的齿槽轮廓，啮合过程中能保证带齿与轮齿的接触面积足够，避免传动过程中出现跳齿、滑齿的问题，传动精度可以控制在0.1mm以内，适合有定比传动要求的工位。轮体中心是阶梯式安装孔，孔壁预留了键槽安装位，安装时可以通过平键与传动轴实现周向固定，传递额定扭矩时不会出现轴与轮的相对转动，孔的台阶面可以作为轴向定位基准，

　　装配时直接抵靠轴肩就能确定轮体的轴向位置，不需要额外调整定位尺寸，能有效缩减装配调试的时间。轮体辐板位置均匀开设了三个弧形减重槽，这部分的设计是经过受力校核的，在保证轮体整体结构强度、满足额定扭矩下的形变要求的前提下，尽可能去除辐板位置的冗余材料，一方面能降低轮体自身的转动惯量，让传动启停过程更平稳，减少传动冲击，另一方面也能降低零件的整体重量，对于高速传动场景来说，更低的自重能减少轴承位置的径向载荷，延长支撑轴承的使用寿命。轮齿部分的齿顶做了微小的倒角处理，这个细节设计是为了让同步带在啮入、啮出轮齿的过程中更顺畅，减少带齿与轮齿的刚性碰撞，降低传动过程中的噪音，同时也能避免带齿被轮齿锐边刮损，延长同步带的更换周期。从安装边界来看，

　　这款带轮的轴向厚度、齿顶圆直径、安装孔直径都做了标准化的尺寸适配，可以直接替换同规格的常规外啮合带轮，不需要对原有设备的安装位做额外改造，安装孔的公差采用基孔制过渡配合，既能保证装配时的同轴度要求，也不会出现装配过紧导致的拆装困难问题。在实际应用场景中，这类带轮常被用在小型输送线的动力传输工位、精密检测设备的进给传动单元、小型内燃机的附件传动系统里，因为内啮合的结构形式，传动带的包角更大，相同张紧力下能传递的扭矩比外啮合结构高15%左右，而且传动过程中的带体张紧力波动更小，运行稳定性更强。设计过程中对轮体的受力做了有限元校核，在额定扭矩载荷下，轮齿的最大形变位置出现在齿顶位置，形变量控制在弹性形变允许范围内，

　　不会出现塑性变形导致的齿形失效，辐板位置的最大应力集中在减重槽的圆弧过渡处，过渡圆角采用了R3的圆弧设计，有效分散了应力集中点，避免长期交变载荷下出现辐板开裂的问题。轮体的端面加工有定位刻线，装配时可以通过刻线快速对齐带轮的周向位置，保证多带轮传动时的相位同步，对于有同步传动要求的多工位设备来说，这个细节能大幅降低装配调试的难度。另外，轮齿的表面粗糙度要求控制在Ra1.6以内，光滑的齿面能减少带齿与轮齿之间的摩擦损耗，降低传动过程中的发热，避免同步带因为长期高温出现老化开裂的问题。
