戈夫代西发动机筒式安装机壳结构设计

　　这款筒式壳体结构是戈夫代西发动机的核心安装承载部件，主要应用在小排量摩托车动力单元的定子与转子总成防护、定位场景中，是动力系统与车架连接的核心过渡构件。从实际装车场景来看，这类壳体直接承担发动机内部旋转部件的防护、定子绕组的定位固定，同时通过端侧法兰实现与车架安装位的刚性连接，日常行驶中需要承受发动机运转带来的持续振动、路面传递的冲击载荷，还要兼顾内部腔体的密封防护，避免泥水、灰尘侵入绕组与轴承配合位，造成动力部件磨损或电路故障。

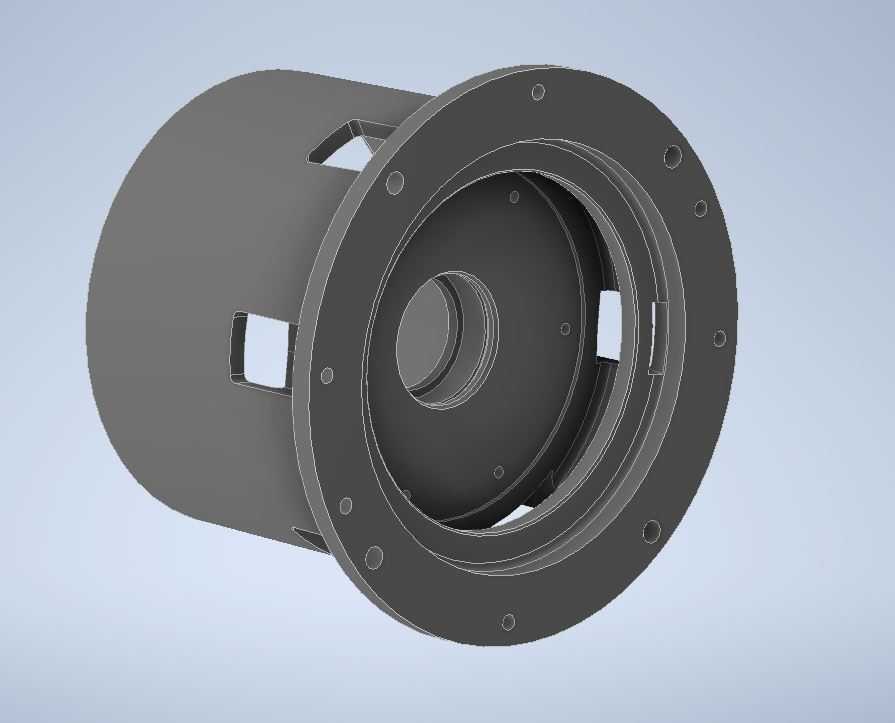

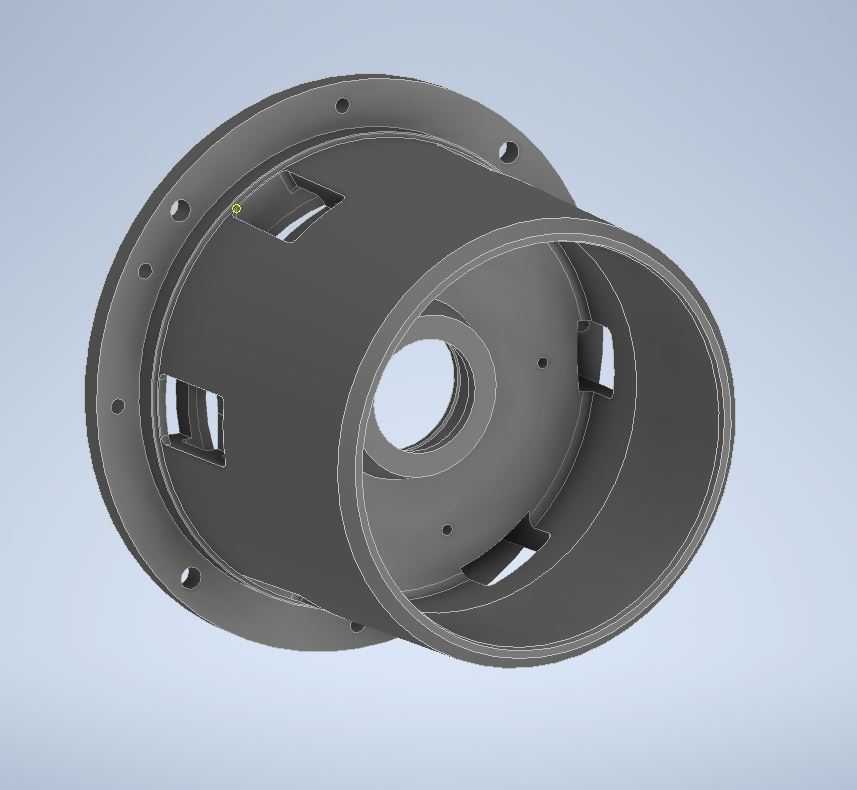

　　从功能特性上看，该壳体采用一体化筒身加端法兰的结构形式，筒身内壁设置有四处周向均匀分布的卡槽结构，用于嵌装定子绕组的定位凸台，装配时无需额外设计定位销，直接通过卡槽与定子外圆的凸台配合即可完成周向定位，能有效控制定子与转子的同轴度偏差，降低运转过程中的磁隙不均问题，减少动力输出的脉动与异常噪音。端法兰上均匀分布的6处安装通孔，对应车架安装座的螺栓位，孔位公差按照IT7级精度设计，装配时能保证壳体与车架安装面的贴合度，避免螺栓预紧后壳体出现形变挤压内部转子。筒身底部的中心通孔为转子输出轴的避让位，孔壁预留有轴承安装台阶，可直接压装深沟球轴承，为输出轴提供径向支撑，台阶端面的粗糙度控制在Ra1.6以内，能保证轴承端面贴合平整，减少轴承运转时的轴向窜动。

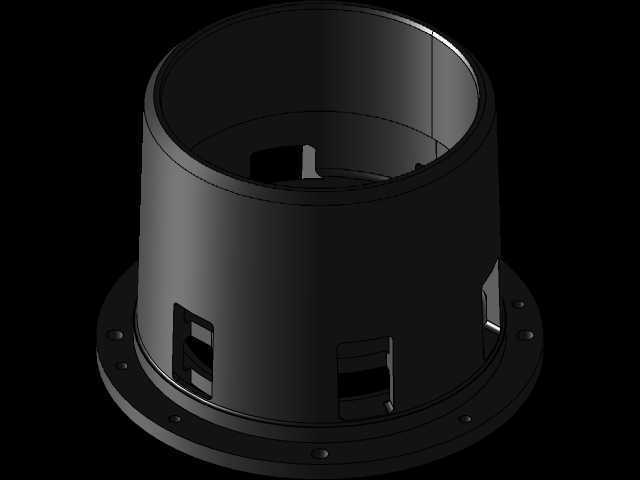

　　设计思路上，这款壳体优先考虑了装配工艺性与结构刚度的平衡，筒身采用薄壁回转体结构，在保证整体刚度的前提下尽可能控制壁厚，减少整机重量；筒壁上开设的四处矩形镂空槽，一方面是为了方便定子绕组的线束引出与装配时的对位观察，另一方面也能为内部腔体提供散热通道，发动机持续运转时绕组产生的热量可以通过镂空槽快速散出，避免腔体内温度过高造成绕组绝缘层老化。法兰与筒身的衔接位置做了圆弧过渡处理，避免应力集中，在承受路面冲击载荷时，过渡位置不会出现应力断裂的问题，这一点在摩托车这类经常行驶在非铺装路面的载具上尤为重要，很多同类壳体的失效问题都出现在法兰与筒身的直角衔接处，长期振动下容易产生疲劳裂纹。

　　从安装边界尺寸来看，端法兰的外圆直径根据摩托车车架安装座的通用尺寸设计，适配多数小排量跨骑与踏板车型的安装位，法兰厚度满足M8安装螺栓的沉头深度要求，螺栓锁紧后端头不会突出法兰端面，避免与车架其他部件产生干涉。筒身的轴向长度根据定子总成的轴向尺寸匹配，装配后定子端面与筒身端面的距离控制在2mm安全间隙内，不会出现定子与端盖摩擦的问题。筒身的内圆直径按照定子外圆的h6公差配合设计，压装定子时能保证足够的抱紧力，长期振动下定子不会出现周向转动移位。中心轴承孔的同轴度相对于法兰安装面的跳动控制在0.02mm以内，保证输出轴装配后与安装面的垂直度，避免输出轴运转时出现偏摆，影响链轮或皮带轮的传动效率。

　　实际生产中这类壳体一般采用压铸铝合金材质，兼顾轻量化与散热性能，压铸成型后只需要对法兰安装面、轴承孔、卡槽位置做少量机加工即可达到装配精度要求，适合批量生产。在建模过程中，回转体部分优先采用旋转特征生成主体结构，再通过拉伸切除完成卡槽、安装孔、镂空槽的特征制作，法兰与筒身的过渡圆角需要在特征生成时直接做出，避免后续倒角带来的尺寸偏差；所有安装孔的位置度需要与车架安装位的孔位做匹配校验，建模时可以通过装配干涉检查确认螺栓装配后不会与筒身、内部部件产生碰撞。针对日常使用中可能出现的泥水侵入问题，筒身与端盖配合的端面预留有密封胶圈的安装槽，装配时嵌入O型密封圈即可达到IP65级别的防护等级，满足雨天行驶与非铺装路面的使用需求。
