带滚轮摆杆式ZIPPY微动开关结构设计

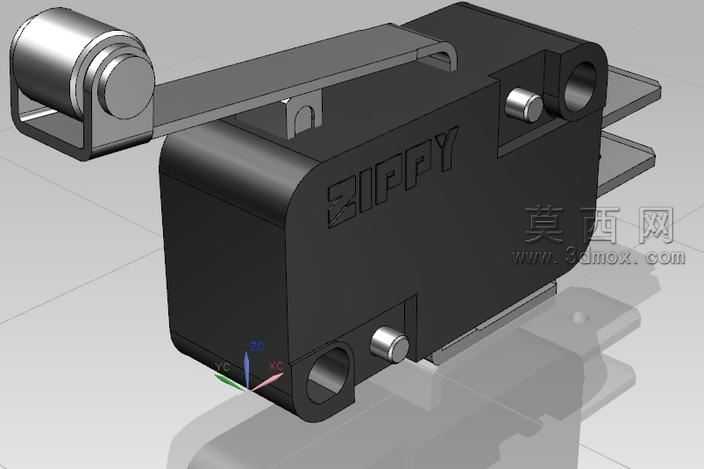

本作品为带滚轮摆杆结构的ZIPPY系列微动开关三维建模成果，建模过程中首先依据微动开关的实际尺寸参数，在三维软件中完成主体基座的轮廓绘制，采用拉伸、切除等基础特征命令构建黑色绝缘基座的整体外形，基座侧面预留的安装孔位、定位凸台均按照实物的装配公差要求进行参数化设定，确保后续虚拟装配时的配合精度。针对开关核心的动作机构，分别对金属滚轮、摆杆、内部触发弹片、接线端子等零部件进行独立建模：金属滚轮采用回转体特征完成，表面赋予抛光金属材质，还原金属零件的光泽质感；摆杆为冲压成型的金属长条结构，建模时保留了摆杆与基座连接的弯折定位结构，材质设置为哑光镀锌金属，匹配实际零件的表面处理效果；基座本体采用黑色阻燃工程塑料材质，调整材质的粗糙度、漫反射参数，还原塑料壳体的哑光磨砂质感，壳体表面的ZIPPY品牌标识采用浮雕特征制作，与实物的标识细节完全一致。建模过程中严格还原微动开关的内部触发结构逻辑，摆杆下压时的行程距离、触发弹片的动作角度均按照产品的实际电气参数进行匹配，接线端子的伸出长度、接插部位的尺寸也完全符合行业通用的接线规范。渲染阶段采用工作室均匀布光方案，主光源从斜上方45度角照射，突出开关的立体轮廓与不同材质的质感差异，辅助光源补全暗部细节，避免基座底部、摆杆下方出现死黑区域，最终渲染效果清晰展现微动开关的外部结构特征与各零部件的装配关系，可用于电器产品选型展示、装配教学演示、自动化设备的虚拟装配配套使用，模型的各零部件均为可编辑参数化特征，方便后续根据不同的使用需求调整摆杆长度、滚轮尺寸、安装孔位等参数，适配不同的安装场景与触发要求。
