三角造型欧式多孔旋转插座设计

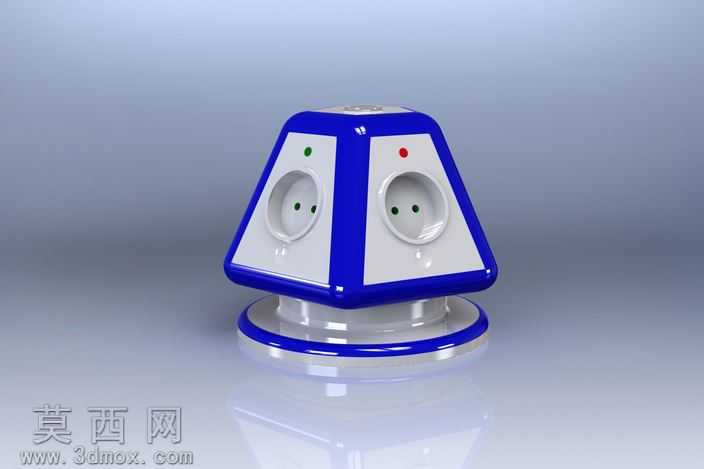

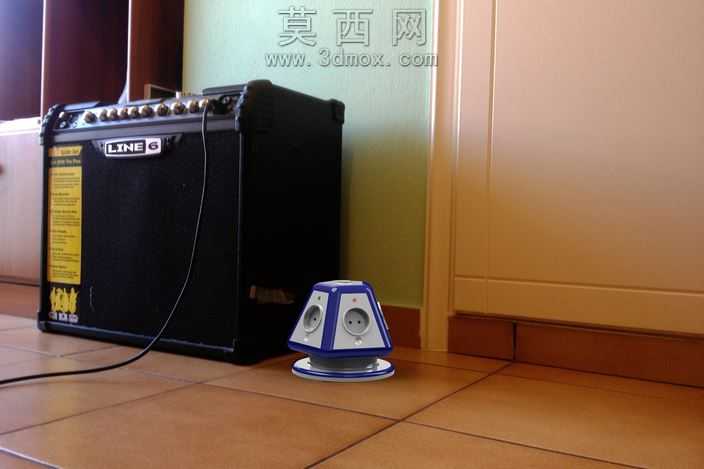

本款欧式插座采用三维建模软件完成全参数化设计，整体采用正三棱台结合圆形底座的组合造型，打破传统插排的扁平长条形态，三个立面分别设置独立的欧式插孔模块，可同时满足三个用电设备的接驳需求。建模阶段首先绘制底部圆形旋转底座的截面草图，通过回转命令生成底座主体，底座边缘设置环形装饰凹槽，后续渲染阶段赋予高光亮面蓝色塑料材质，模拟产品的包边装饰效果。中部三棱台主体采用拔模特征生成1度的侧壁倾角，既满足注塑生产的脱模需求，也让整体造型更具立体感，三个立面的插孔区域做内凹弧面处理，插孔周边做圆角过渡，避免尖锐棱角带来的安全隐患。每个插孔上方分别设置红、绿状态指示灯，建模时单独绘制灯珠的安装位结构，渲染阶段分别赋予红色、绿色半透明透光材质，模拟通电后的灯光显示效果。产品主体外壳材质选用PP聚丙烯，渲染时调整材质的粗糙度、反光度参数，还原PP塑料温润的哑光质感，蓝色包边部分则调整为高光泽亮面材质，形成视觉上的材质对比。结构设计上，中部三棱台主体与底部圆形底座之间设置旋转轴结构，支持上部插座模块360度旋转，用户可根据用电设备的摆放位置随意调整插孔朝向，避免电源线弯折缠绕。每个插孔对应设置独立的开关控制结构，可单独控制对应插孔的通断，搭配指示灯直观显示通电状态。底座内部预留电源线收纳的环绕空间，可将多余电源线缠绕收纳在底座颈部区域，让桌面走线更加整洁。建模过程中对所有棱角位置都做了R2以上的圆角处理，既提升产品的安全属性，也让整体造型更加圆润亲和。渲染阶段采用影棚级柔光布光，主光源从侧上方45度角打亮产品正面，辅助光源补亮暗部细节，添加柔和的地面反射效果，突出产品亮面包边的质感与整体造型的立体感，最终呈现出兼具实用性与装饰性的创意桌面插座设计方案。
