摩托车传动用从动链轮结构设计

　　在两轮摩托车的动力传递链路里，后从动链轮是直接连接后轮轮毂、承接链条输出扭矩的核心承载零件，日常骑行中起步加速、爬坡负重、高速巡航的所有动力最终都要通过这个零件传递到轮组，其结构设计的合理性直接影响传动效率、零件寿命与骑行安全性。做这个零件的三维结构设计时，首先要明确安装边界：链轮中心的定位孔需要和后轮轮毂的定位轴颈做过渡配合，孔周的六个安装通孔位置要严格对应轮毂的螺栓固定位，孔位的位置度公差需要控制在0.1mm以内，避免安装时出现螺栓别劲、链轮偏摆的问题，偏摆量过大会直接导致链条啮合异常，出现跳齿、异响甚至链条脱落的风险。链轮的齿形设计采用标准滚子链啮合齿廓，齿顶圆弧、齿沟圆弧的参数完全匹配对应规格的传动链条，

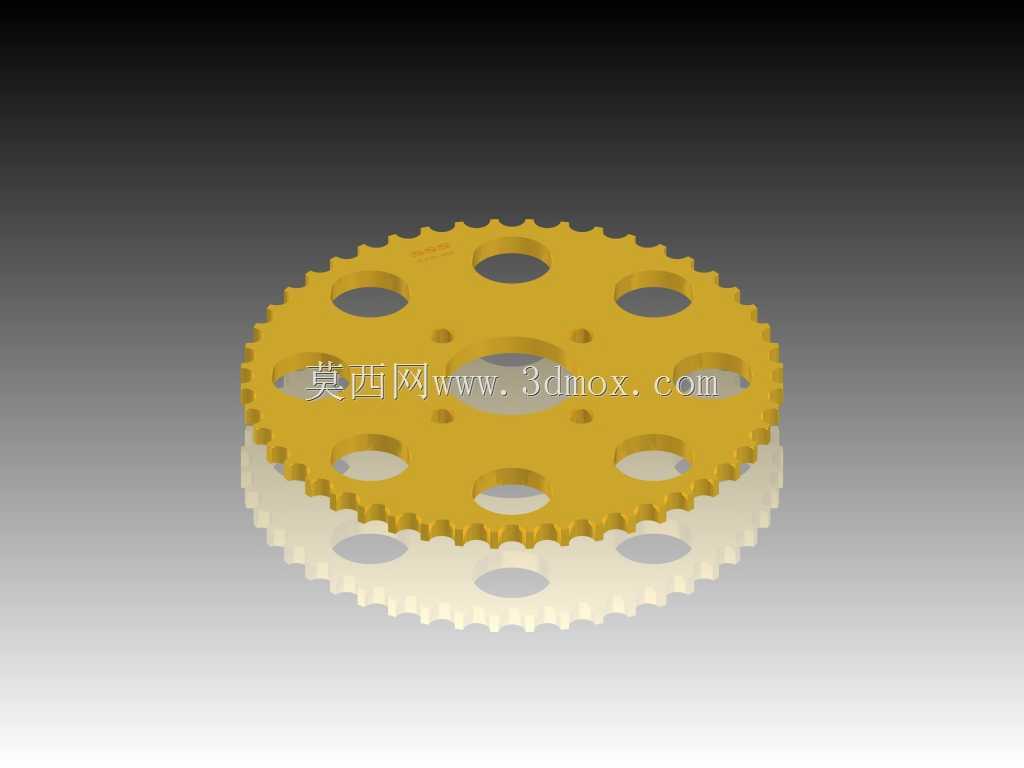

　　保证链条滚子能顺畅啮入啮出，减少啮合过程中的冲击与磨损；齿部的厚度根据常用摩托车125-150cc排量的最大输出扭矩做强度校核，保证在极限扭矩输出下齿根不会出现断裂失效。链轮主体采用辐板式减重设计，在辐板区域均匀开设六个圆形减重孔，在保证整体结构刚度、满足强度要求的前提下尽可能降低零件重量，减少后轮的非簧载质量，提升骑行过程中的悬挂响应表现；减重孔的边缘做倒圆角处理，避免应力集中导致辐板在交变载荷下出现疲劳裂纹。链轮的两个端面都设计有平面度要求，安装贴合面的平面度公差控制在0.05mm以内，保证安装后链轮和轮毂完全贴合，不会出现安装倾斜的问题；齿部的端面和径向跳动公差也做了对应约束，保证链轮转动时的齿圈跳动量在允许范围内，

　　让链条始终保持在正确的啮合位置，减少链条的侧向磨损。从实际应用场景来看，这类链轮除了常规跨骑摩托车使用，也可以适配部分改装复古摩托车、越野摩托车的后传动系统，设计时预留了足够的齿厚余量，能够适应非铺装路面骑行时的大冲击载荷，也能匹配改装后更大动力输出的传动需求。建模过程中对齿形做了连续曲率处理，避免出现建模棱角导致的应力集中点，所有的安装孔、减重孔都做了倒角处理，既去除加工毛刺，也能减少装配过程中的划伤风险；链轮的整体外径根据常用的428规格链条、45齿的传动比做匹配设计，能够满足日常通勤骑行的动力输出特性，兼顾低速扭矩和高速巡航的转速匹配。在结构强度校核环节，针对齿根弯曲强度、辐板扭转强度、安装孔挤压强度都做了模拟验证，

　　在最大扭矩载荷下零件的最大应力远低于常用40Cr材质调质处理后的许用应力，能够满足长期使用的疲劳强度要求；链轮和轮毂贴合的背面设计有定位止口，和轮毂的止口位配合，进一步提升安装后的同轴度，减少转动过程中的动不平衡量，避免高速骑行时后轮出现抖动的问题。
