拱形配合成型模具结构设计

项目分类:工装 发布时间:2024-09-25 ID:777602
  • 拱形配合成型模具结构设计
  • 拱形配合成型模具结构设计
  • 拱形配合成型模具结构设计
  • 拱形配合成型模具结构设计

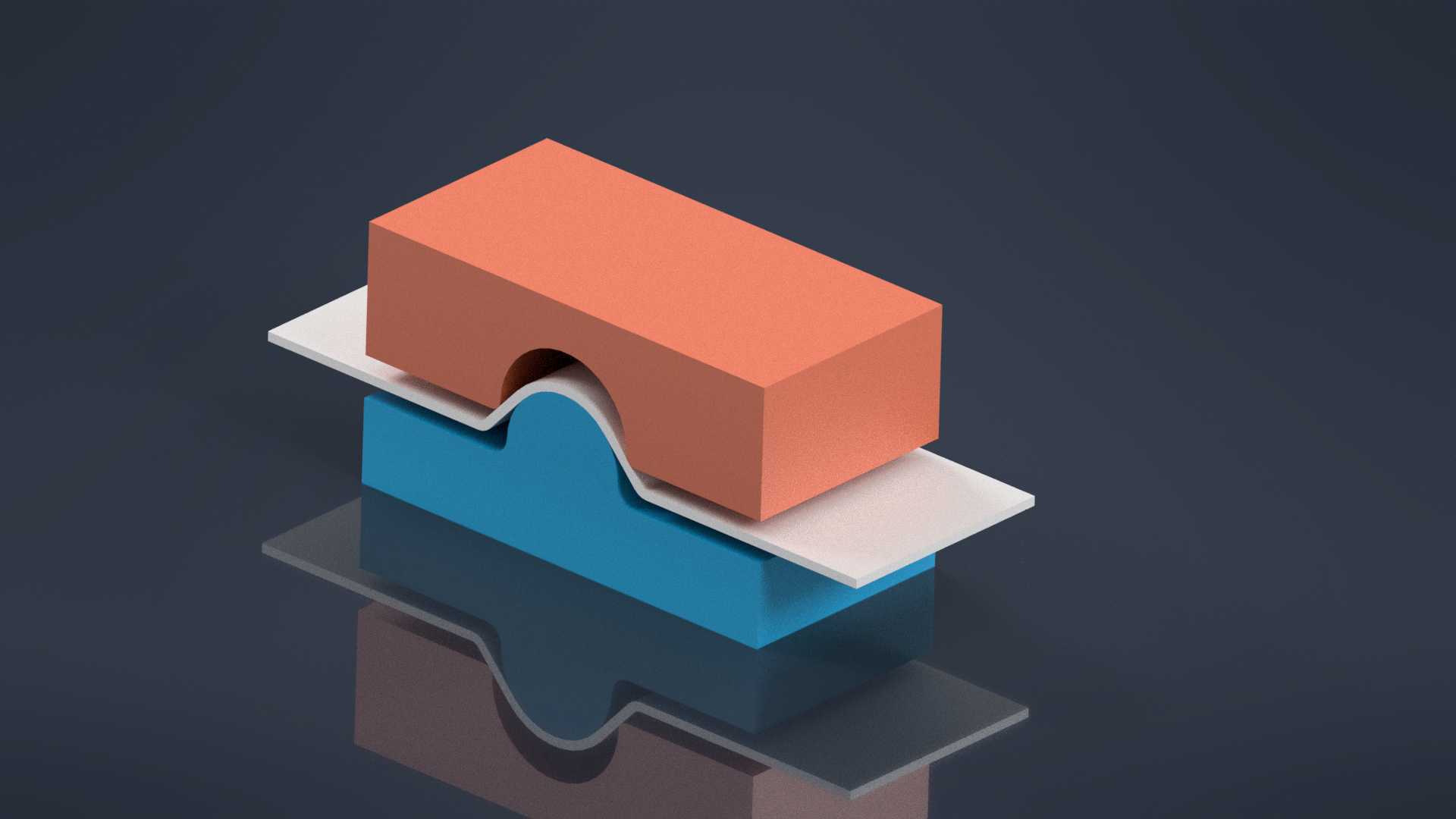

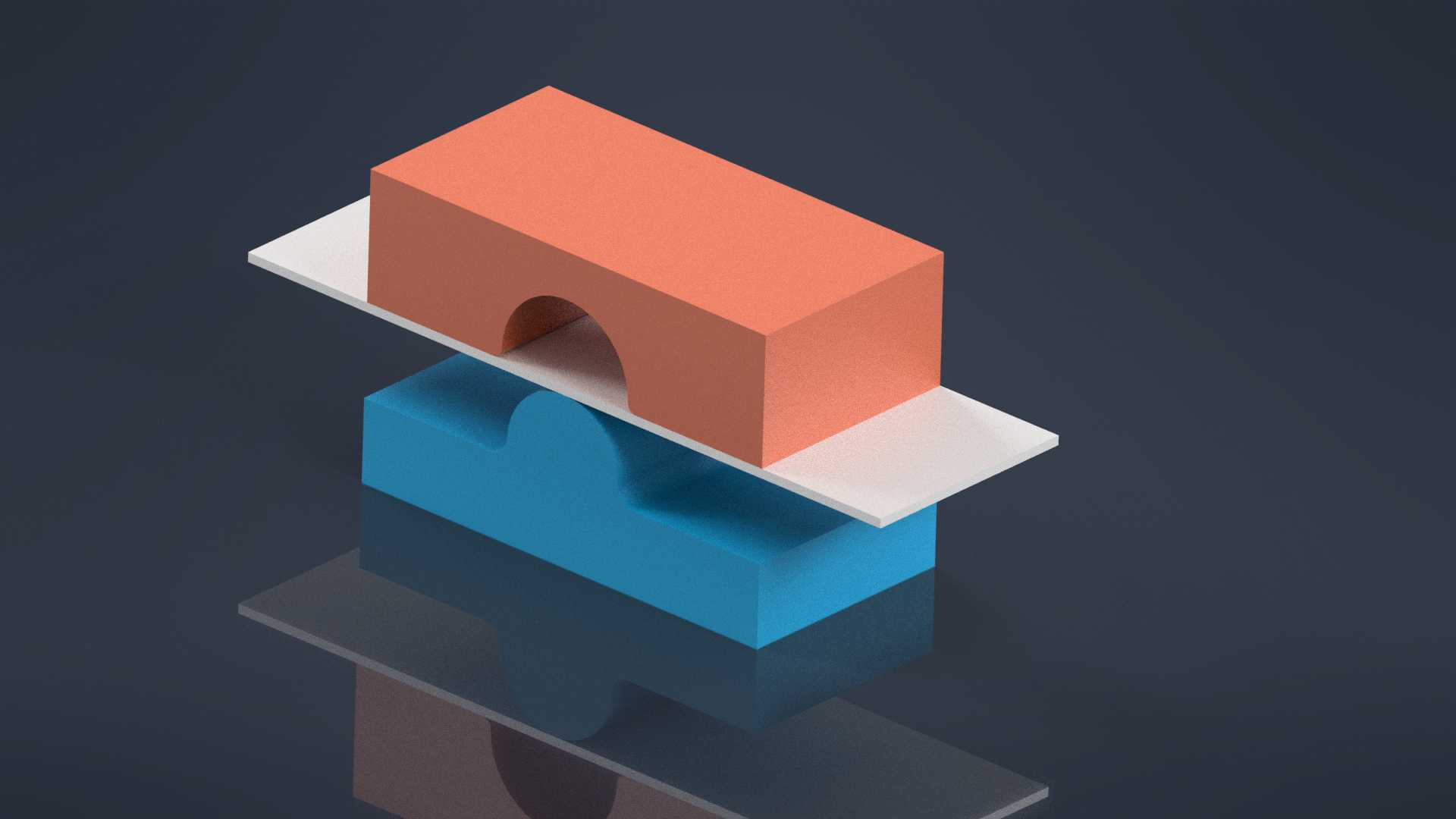

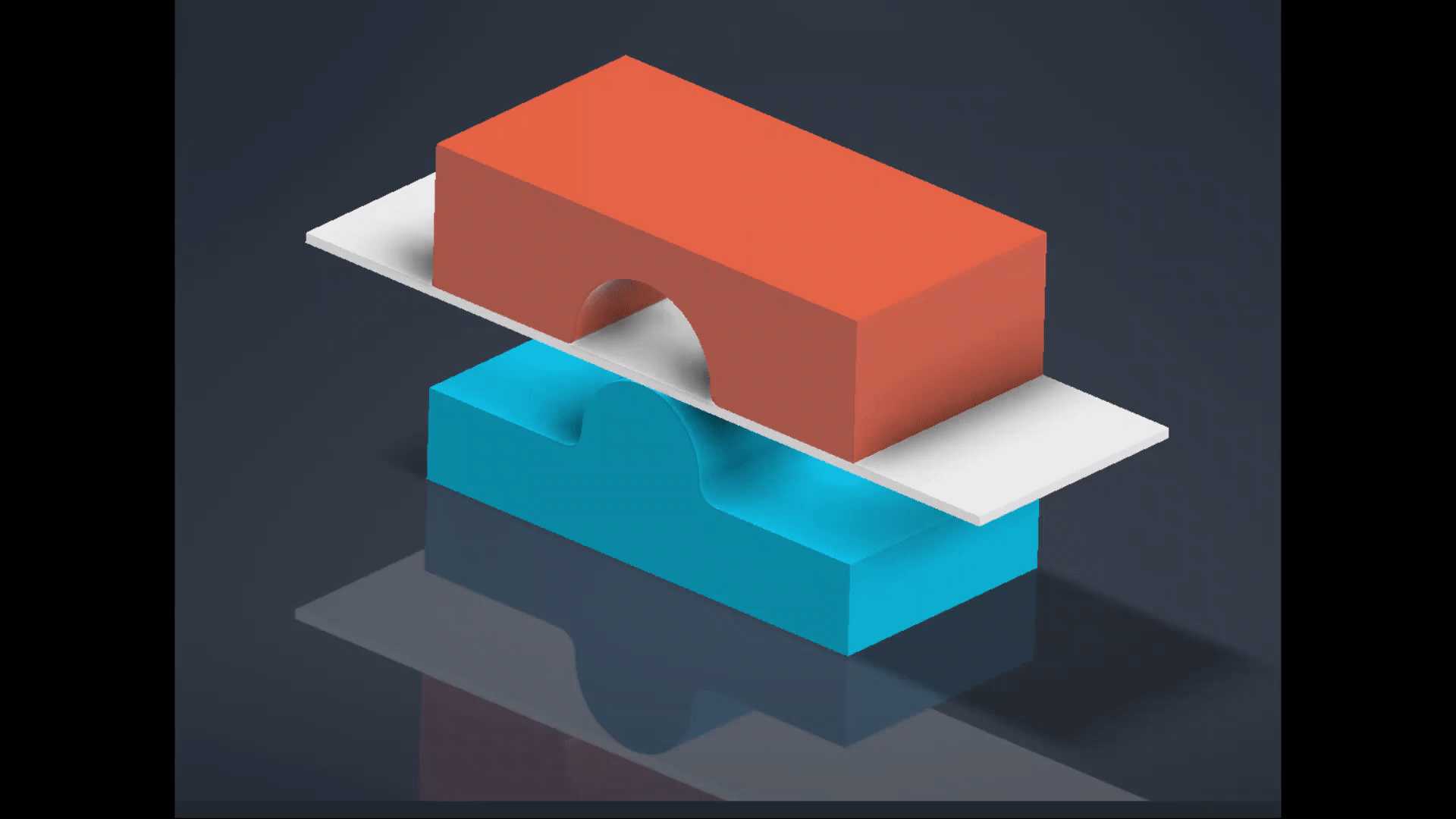

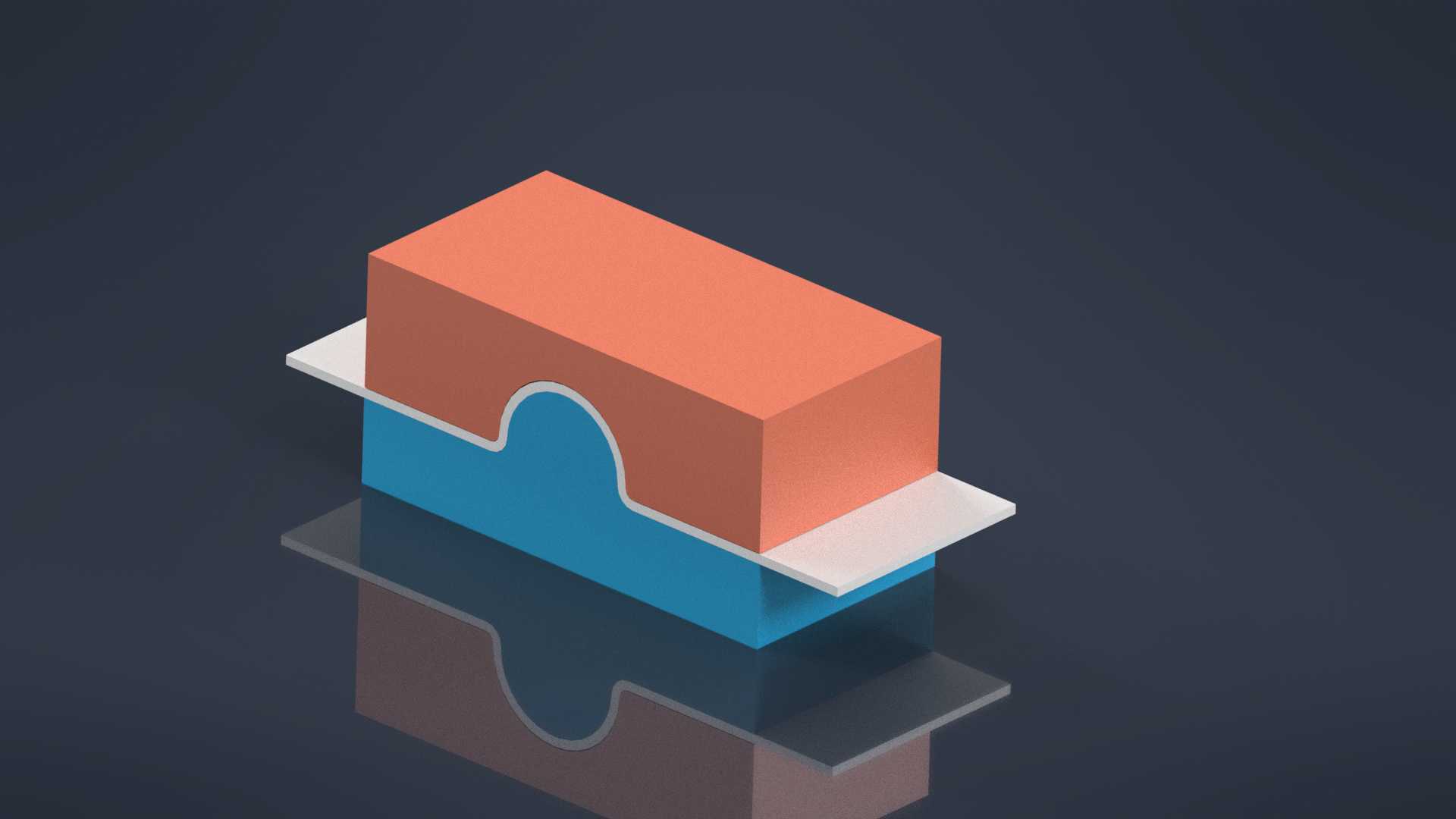

  这套成型模具结构采用上下分体式合模布局,上模座为带拱形内凹型腔的长方体模体,下模座设置对应拱形凸起成型面,中间配置平板式承托板,整体用于演示模具开合、合模定位与成型配合的动作逻辑。在实际工装应用场景中,这类结构常见于小型橡塑件、泡棉件或者轻质复合材料件的压制成型工序,也可作为模具动作教学、结构验证的演示工装,安装在小型压装设备工作台上,配合压力机的下压行程完成工件压型,开模后可直接取出成型工件,适配小批量试制、实验室成型工艺验证以及模具装配实训场景。

  从功能特性来看,上模的拱形内凹型腔与下模的拱形凸台为核心成型配合面,二者的轮廓曲率、配合间隙直接决定成型工件的外形精度,中间的平板承托板在合模过程中起到工件承载、分型面隔挡的作用,避免上下模直接刚性碰撞,同时保证成型过程中工件受压均匀。模具整体没有设置复杂的侧向抽芯、顶出机构,属于典型的直开式两板模简化结构,动作路径仅为上下方向的直线开合,运动干涉点少,对设备行程精度要求较低,在手动压合、小型气动压台场景下都能稳定使用。

  结构设计思路上,首先确定成型工件的拱形截面轮廓参数,反向推导上下模的成型面尺寸:上模型腔的内拱半径、深度需要匹配工件外拱面的成型尺寸,下模凸台的外拱半径、高度则对应工件内拱面的成型要求,二者合模后形成的型腔厚度均匀,无局部间隙过大或过盈卡滞的问题。模体主体采用长方体块状结构,外形规整,四个边角可做倒角处理,避免装配过程中锐边磕碰,同时块状模体自身刚性充足,受压时形变量小,能保证批量成型过程中型腔尺寸的一致性。中间承托板的厚度根据分型面间隙要求设定,板面平面度需要控制在合理公差范围内,防止合模后出现偏载、局部压不实的缺陷。

  外形尺寸与安装边界方面,整套模具的长宽尺寸以模体最大外轮廓为基准,上模、下模的长宽尺寸保持一致,合模后对齐基准统一,安装时可直接通过模体侧边的基准面靠紧设备工作台上的定位挡块,不需要额外加工复杂的安装卡槽。模具闭合后的总高度需要匹配压装设备的最小闭合高度,开模后的最大开模间距要大于工件取放所需的操作空间,通常开模间距预留量不小于工件高度的1.5倍,保证操作人员可以顺利取出成型件、放入待加工坯料。上下模的导向依靠模体外侧的基准面配合即可完成初定位,若用于批量生产场景,也可在模体四角加装导柱导套组件,进一步提升合模对位精度,避免长期使用后出现成型面错位磨损的问题。

  在三维建模过程中,需要重点验证上下模拱形面的配合干涉情况,模拟完整开合模行程,确认全行程范围内上下模、承托板之间无运动干涉,合模终点位置型腔间隙均匀一致。同时可对模体受压工况做简单的刚性校核,确认模体在额定压制力下的变形量在允许范围内,不会出现型腔塌陷、模体弯折的问题。这类简化模具结构也常作为模具设计入门的练习案例,帮助设计人员理解分型面选取、成型面配合、开合模动作逻辑的核心要点,为后续设计复杂多型腔模具、带抽芯机构的量产模具打下结构基础。实际加工时,模体成型面可采用数控铣削加工后做抛光处理,降低成型面粗糙度,减少工件脱模时的粘模风险,承托板可采用耐磨钢板制作,长期受压摩擦后也不易出现表面凹痕,延长工装整体使用寿命。
