自行车座管双轴铰接折叠结构设计

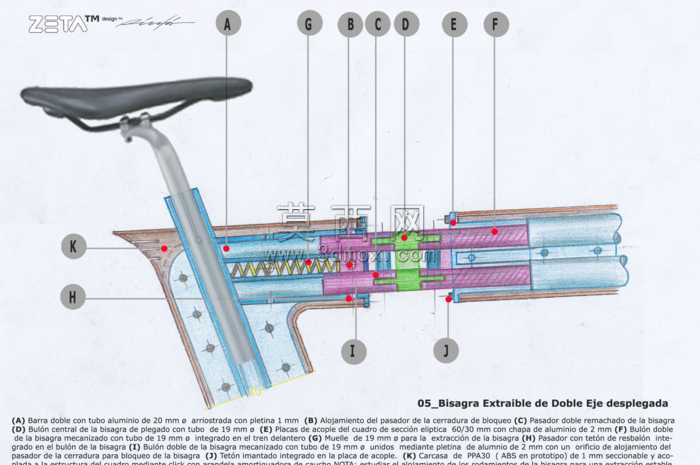

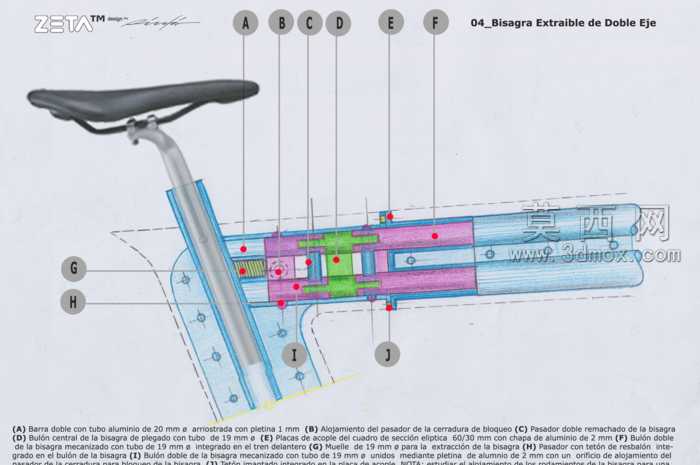

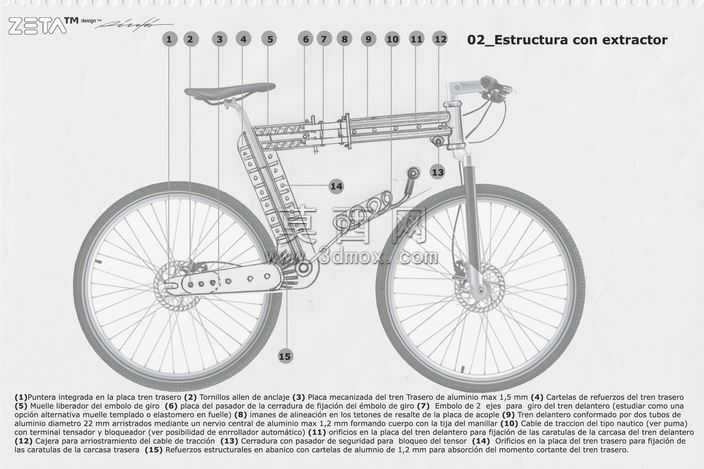

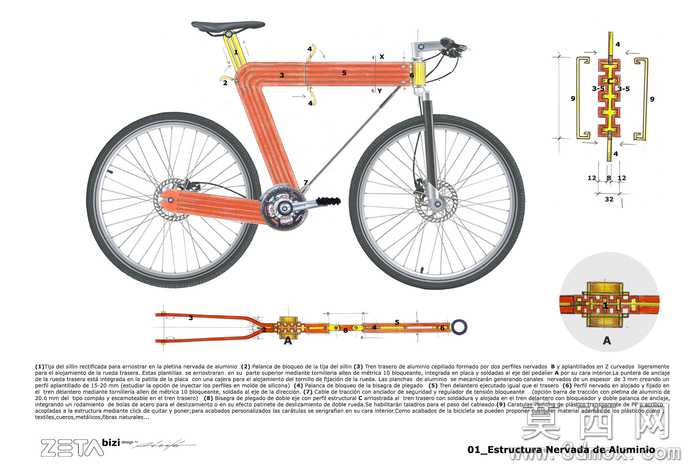

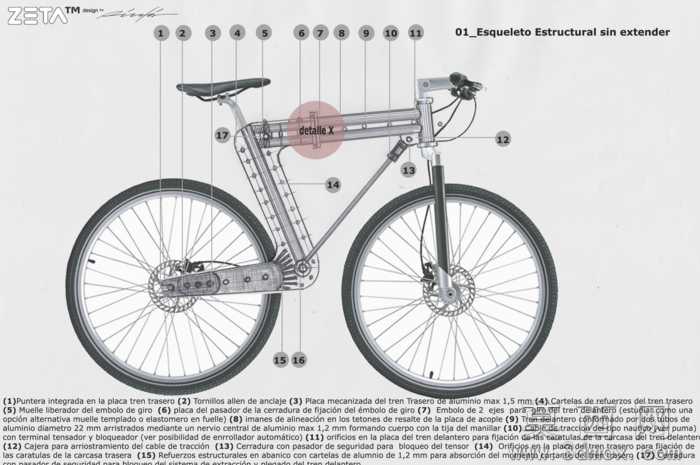

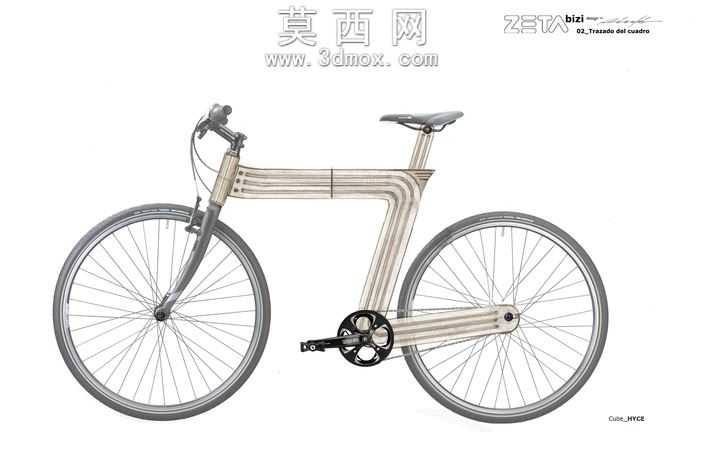

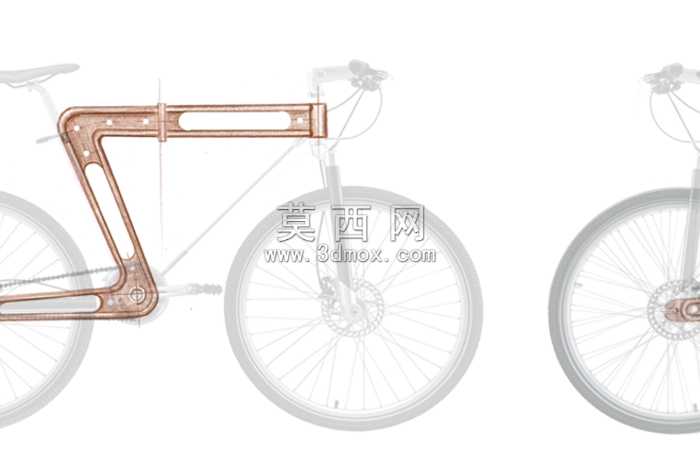

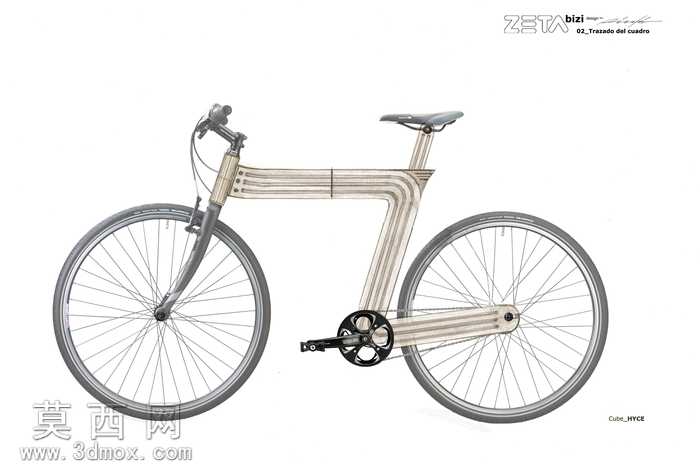

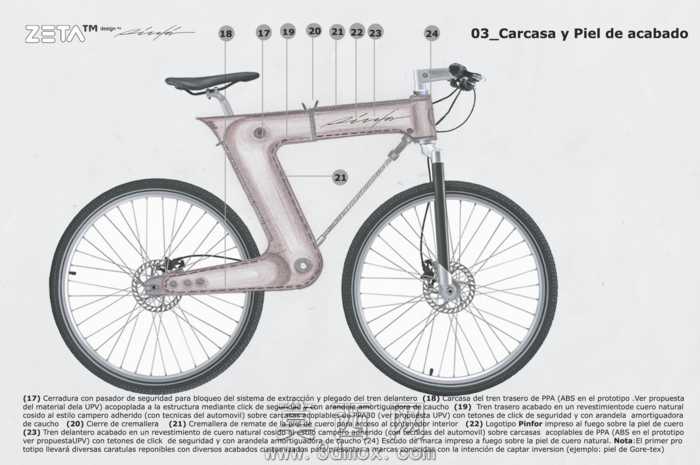

本作品为自行车座管与车架连接部位的双轴可抽拉铰接结构三维设计，整体围绕折叠自行车的快拆收纳需求开展建模工作。建模阶段首先依据工程标注的尺寸参数，以20mm直径双铝管作为座管主体基准，搭建1mm厚固定连接片的装配基准面，通过参数化建模方式逐一构建锁止销定位槽、双轴铰接内芯、折叠限位块等核心零件，所有配合面均按照实际装配公差预留间隙，保证结构运动仿真时无干涉卡顿。材质渲染环节针对不同零件做了区分处理：座管主体采用哑光阳极氧化铝材质，还原铝合金表面细腻的磨砂金属质感；铰接内部的滑动销轴采用抛光不锈钢材质，添加轻微的环境反射效果凸显金属光泽；锁止弹簧采用弹簧钢材质，通过细微的纹理贴图表现钢材表面的热处理氧化层；固定垫片采用镀锌钢材质，调整粗糙度参数呈现镀锌层的半亮金属质感；外部的塑料堵盖采用哑光黑色工程塑料材质，添加细微的颗粒纹理提升真实感。结构设计上采用双轴同轴布局，搭配可抽拉的锁止销轴实现铰接的锁止与释放，锁止状态下双轴共同承受骑行时的座管载荷，相比单轴铰接结构大幅提升承重能力与抗扭性能，解锁时抽出销轴即可实现座管的折叠收纳，折叠角度通过侧边的限位凸台进行限定，避免折叠过度造成车架磕碰。设计过程中针对铰接部位的受力情况做了结构优化，在铰接片的应力集中位置添加圆角过渡，降低应力集中系数提升结构疲劳寿命，同时在锁止销的滑动路径上设计了导向斜面，保证锁止销插拔顺畅无卡滞，整体结构兼顾了骑行时的结构刚性与折叠收纳的操作便捷性，可直接应用于折叠自行车的车架结构设计中，为轻量化折叠自行车的结构优化提供了可参考的三维建模方案。
