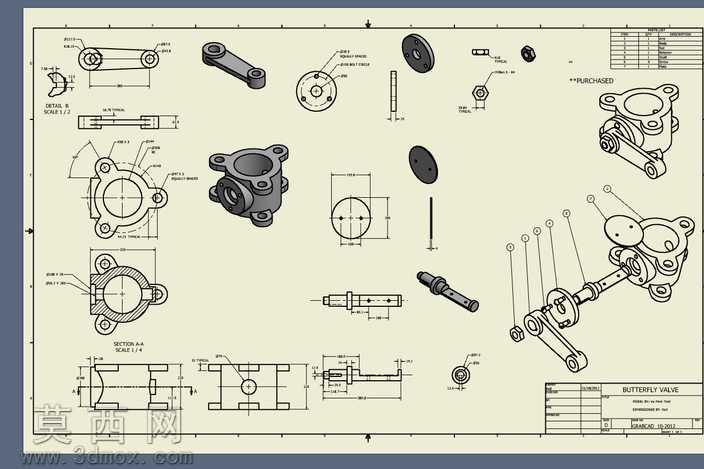

蝶阀全套零部件结构工程设计图纸

本套蝶阀设计图纸围绕中线对夹式蝶阀的完整产品结构展开，以三维建模为基础完成全零部件的工程图输出，覆盖阀体、阀杆、蝶板、密封压套、连接摇臂、紧固件等全部组成零件。建模阶段严格遵循机械设计公差规范，先完成整体装配的干涉校验，确认阀杆转动行程内蝶板与阀体内壁无卡滞、密封面贴合度满足工况要求后，再逐个拆解零件绘制二维工程视图。每个零件的视图配置均按照机械制图标准排布，包含主视图、俯视图、侧视图及必要的局部剖视图、断面图，对关键配合尺寸如阀杆与蝶板的配合公差、阀体密封槽的深度与宽度、连接孔的位置度均标注了精确公差带，同时标注了各零件的表面粗糙度、形位公差要求，为后续加工制造提供明确的工艺依据。图纸中对装配关系做了清晰的零件序号指引，配套明细栏明确标注每个零件的名称、数量、推荐材料与热处理要求，比如阀体推荐采用铸造成型后做时效处理消除内应力，阀杆采用调质处理提升抗扭强度，密封件根据适用介质温度匹配对应橡胶或四氟材质。设计过程中充分考虑蝶阀的实际安装与使用场景，对连接法兰的孔位尺寸按照通用管道标准做了适配，确保产品可直接对接同通径的标准管道，同时对操作端的摇臂连接结构做了优化，保证手动操作时的力矩传递顺畅，降低操作阻力。整套图纸的视图布局规整，线条清晰规范，所有尺寸标注无遗漏无矛盾，既可以作为三维建模的参考依据，也可直接用于指导零件的加工生产与整阀的装配调试，完整还原了蝶阀从单个零件到整体装配的全部结构细节，充分考虑了加工工艺性与装配便利性，兼顾了产品的密封性能与使用寿命要求。
