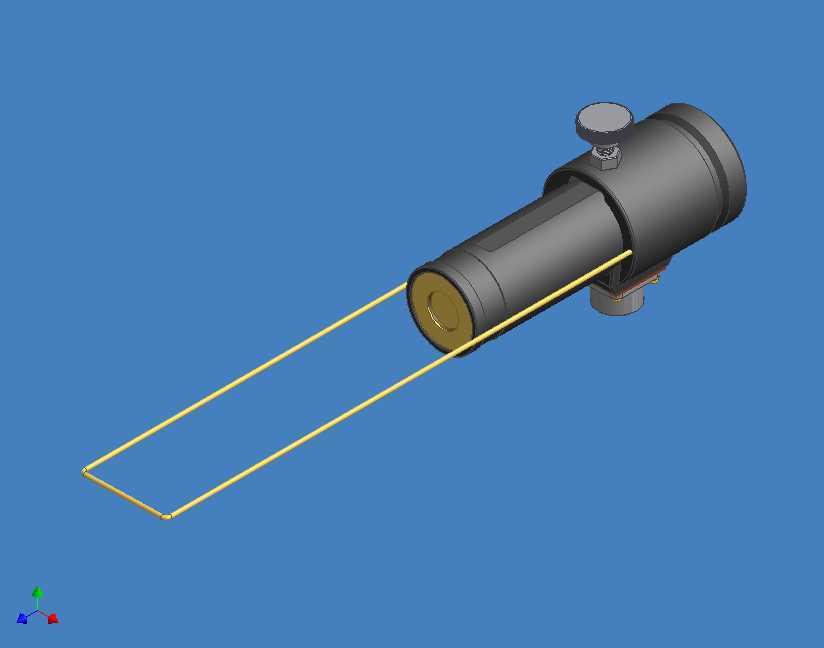

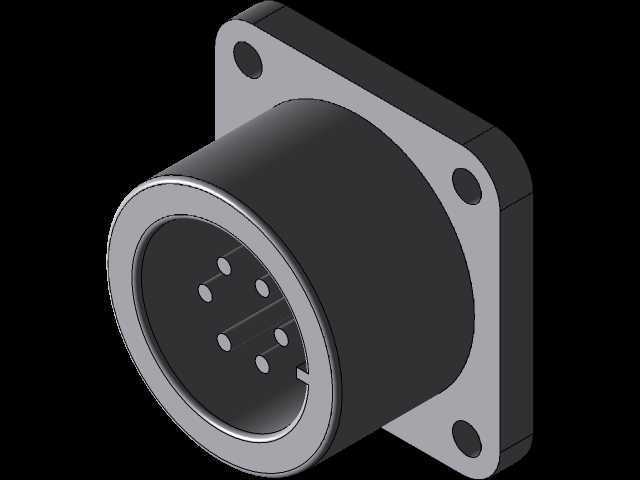

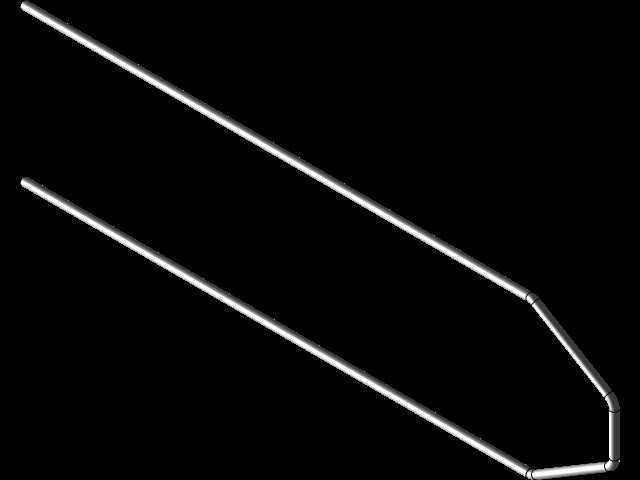

双立柱跨接式平均光束支撑工装结构

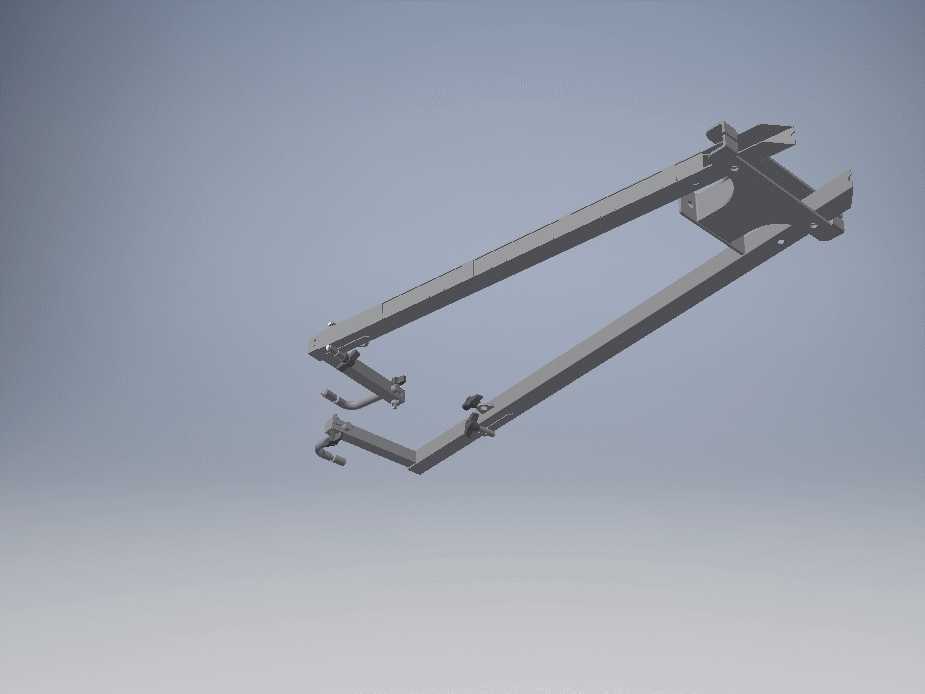

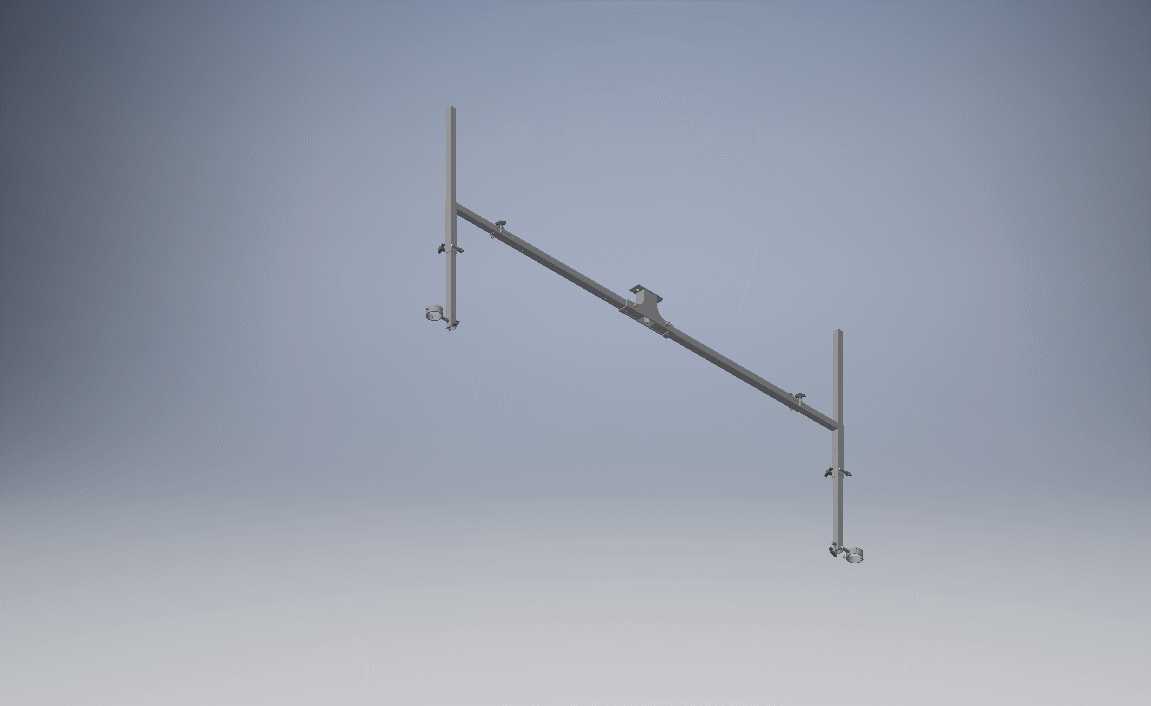

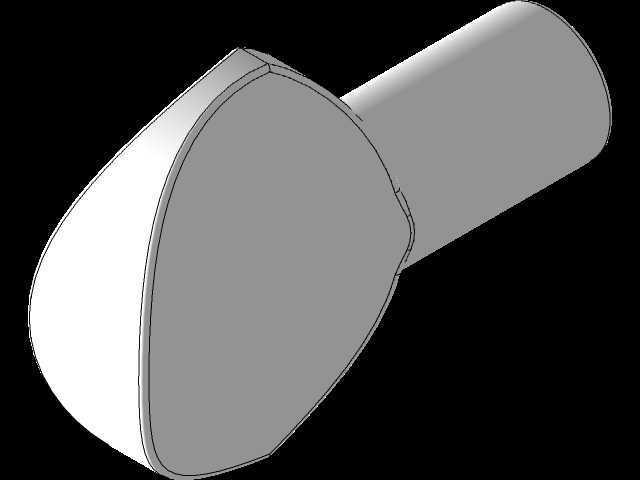

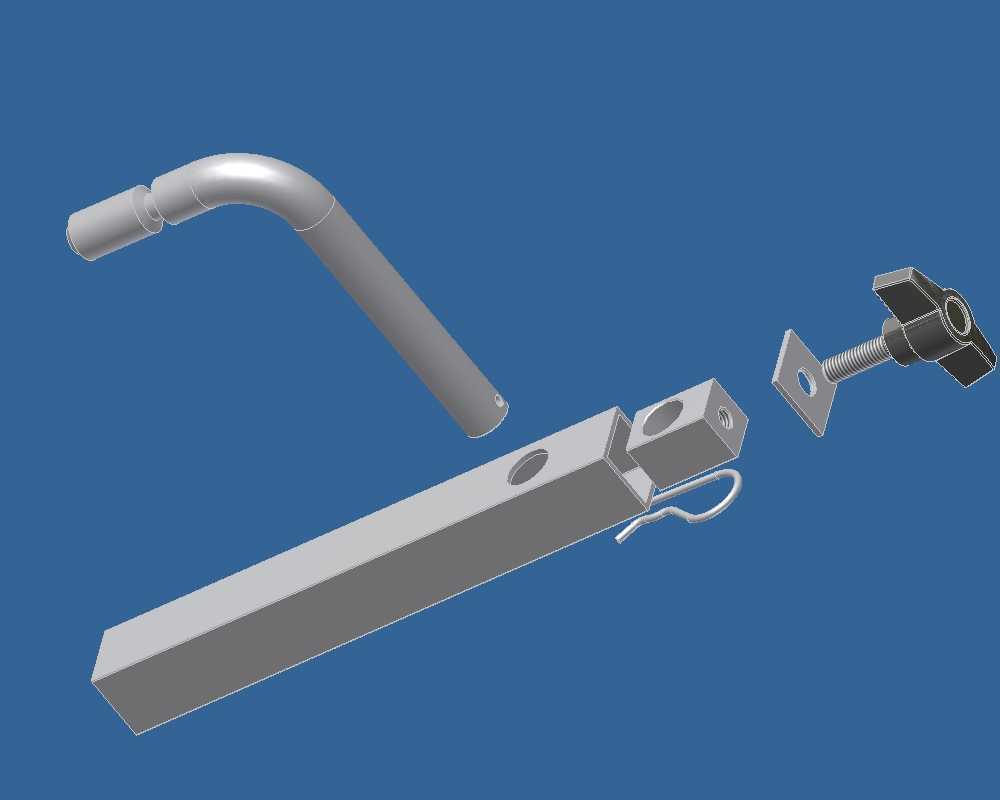

　　这套跨接式平均光束支撑结构，最初是为车间物料转运工位的跨距对位作业开发的工装类构件，现场使用时架设在两组间隔排布的立式工位桩之间，承担光束对位、基准找平、跨距标定的作用。不少流水线工位在做两侧工装同轴度校验时，很难靠单根直尺完成长跨距的水平基准传递，尤其是两侧立柱存在小幅安装公差、地面平整度有偏差的场景，硬搭固定刚性梁很容易出现别劲、卡滞，甚至把立柱底部的固定螺栓拉松。这套结构在设计时没有采用整根焊死的刚性梁方案，而是把中间的主横梁做成了分段可调的组合形式，横梁中段设置了滑动锁紧座，既可以顺着梁身轴向调整对位位置，也能绕梁的轴线做小角度偏转，适配两侧立柱不完全平行的现场工况。两侧的立式立柱并非简单的圆管直杆，

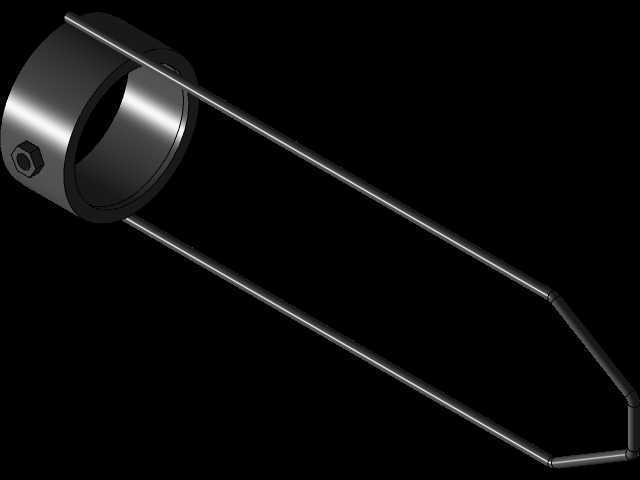

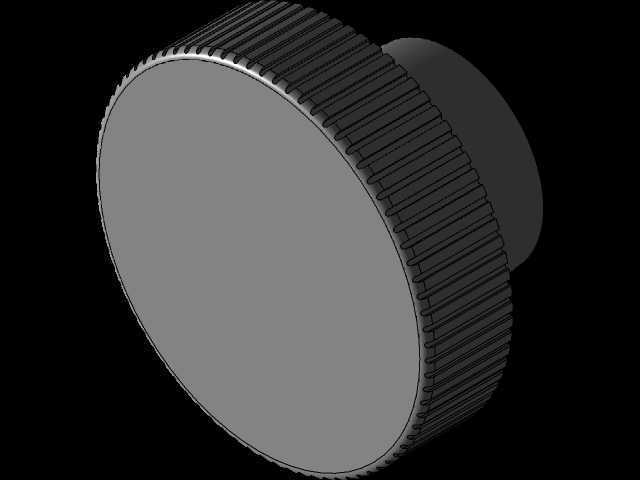

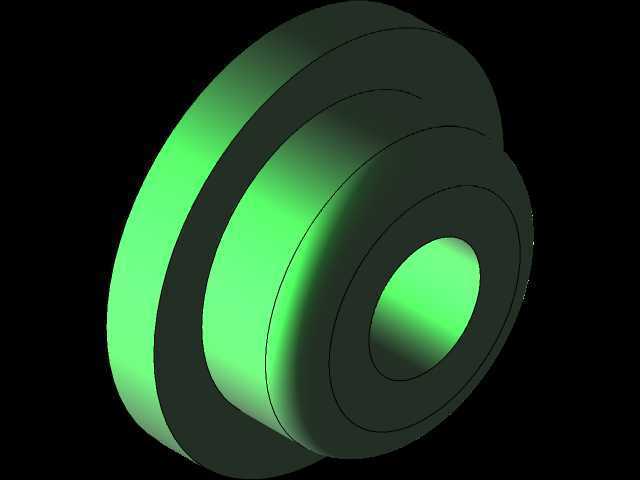

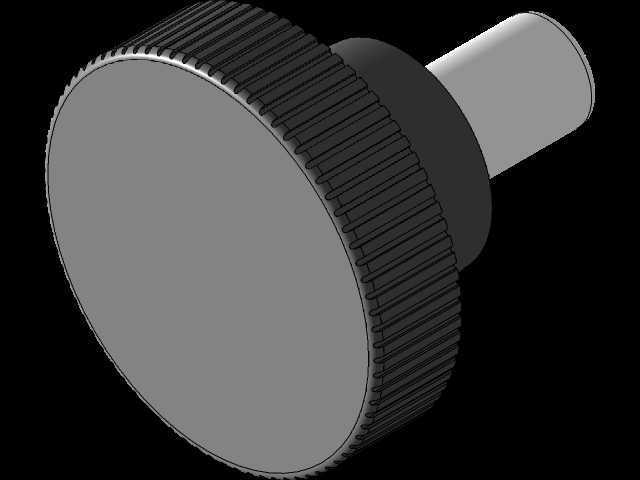

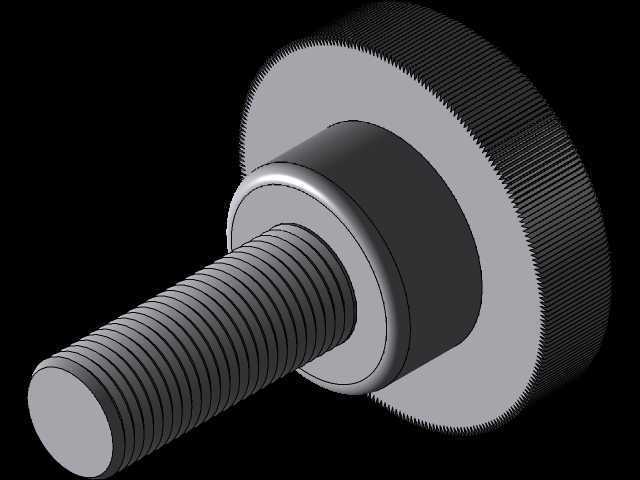

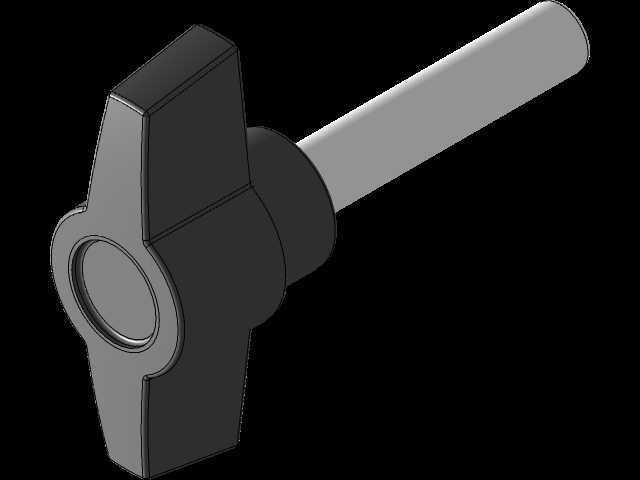

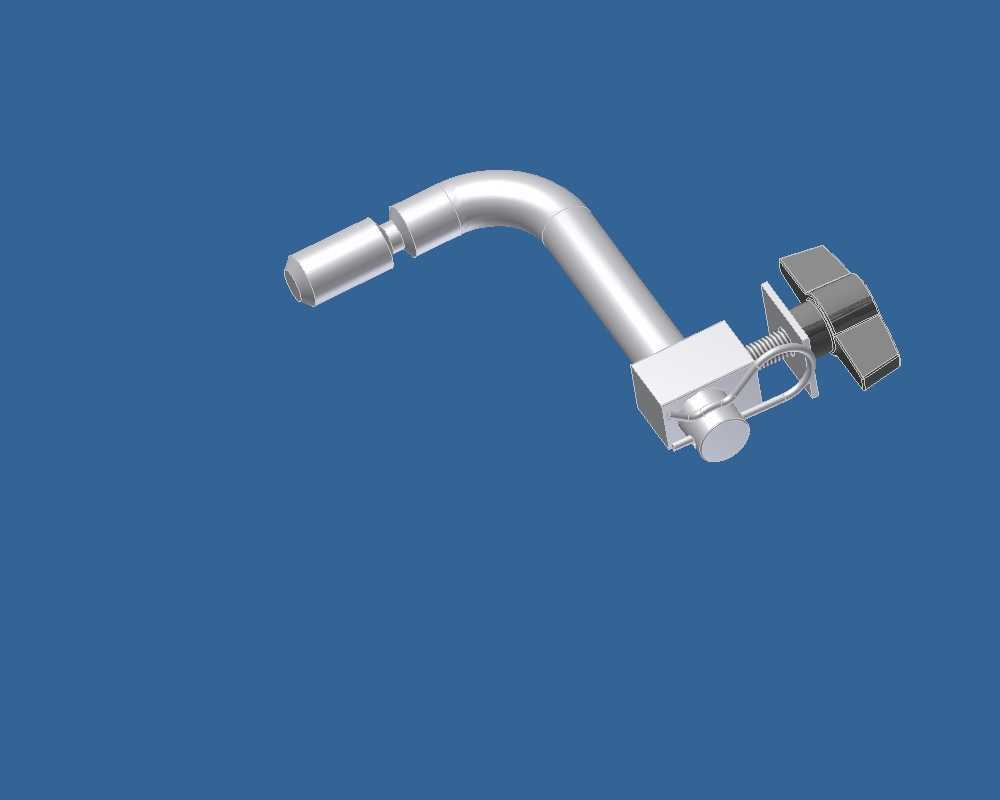

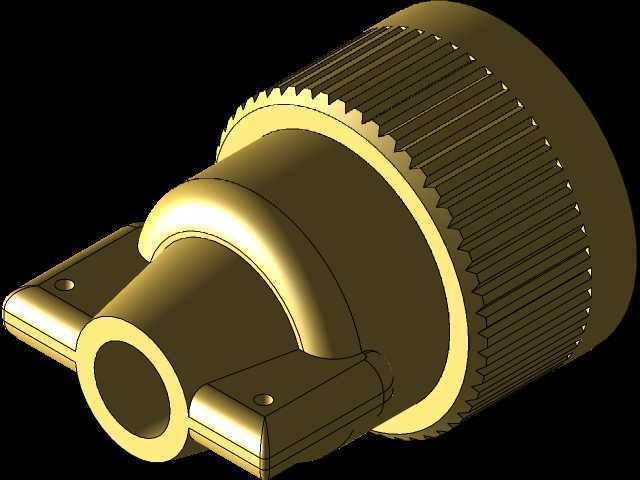

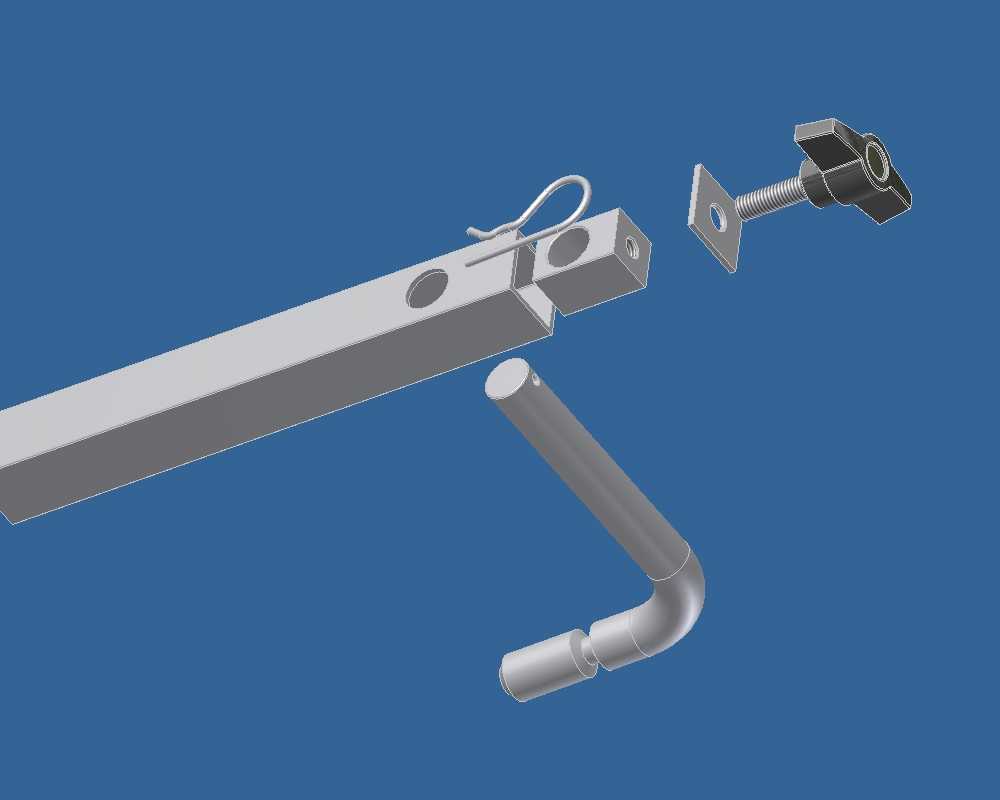

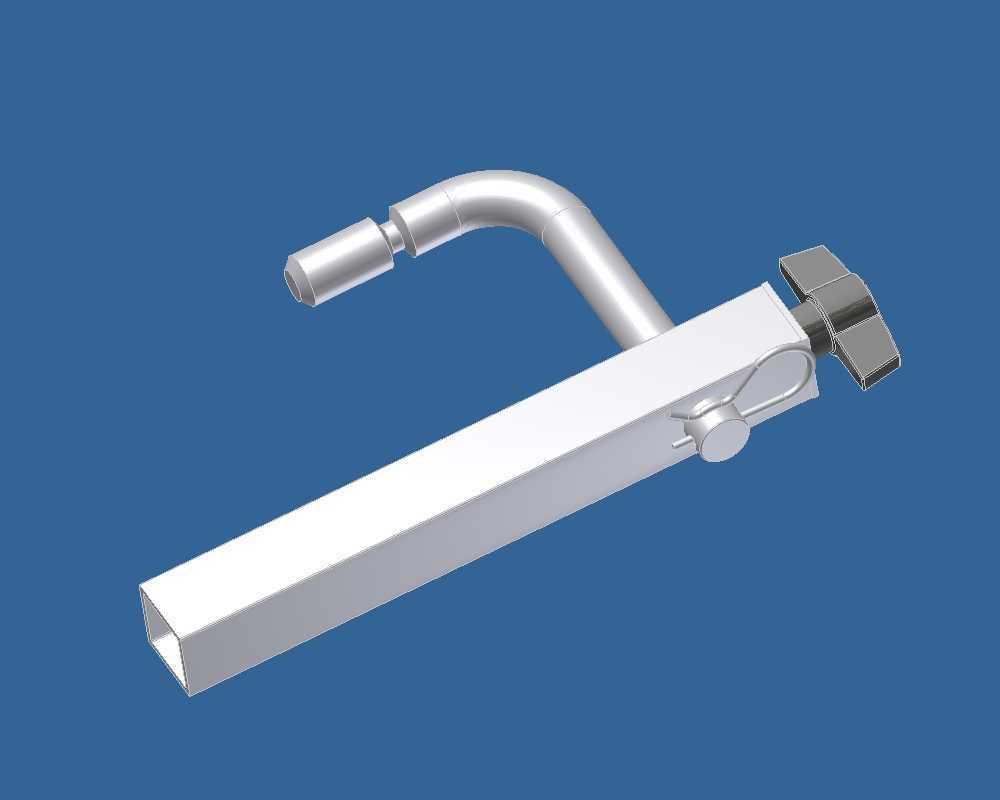

　　柱身沿轴向预留了多组安装卡位，横梁两端的连接抱箍可以沿着柱身上下滑动，调整到作业需要的高度后再通过锁止件固定，不需要在立柱上额外打孔，调整过程不会破坏立柱本身的防腐层和结构强度。立柱底部没有直接做固定底板，而是配置了带铰接功能的可调脚座，脚座可以在小范围内自适应地面的倾斜角度，哪怕工位地面有两三度的坡度，脚座贴合地面后也不会出现立柱悬空、受力点集中在单条边的问题；脚座上的调节螺杆还能微调单根立柱的整体高度，配合横梁上的水平校准件，能快速把整根横梁的水平度控制在作业要求的公差范围内。从安装边界来看，整套结构的横向跨距可以根据两侧立柱的实际间距做适配，横梁的有效搭接长度覆盖了常规车间工位的常见跨距，不需要额外裁切管材就能完成组装；

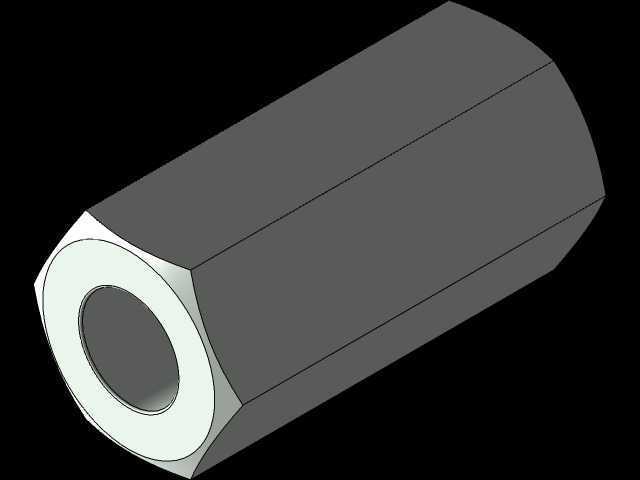

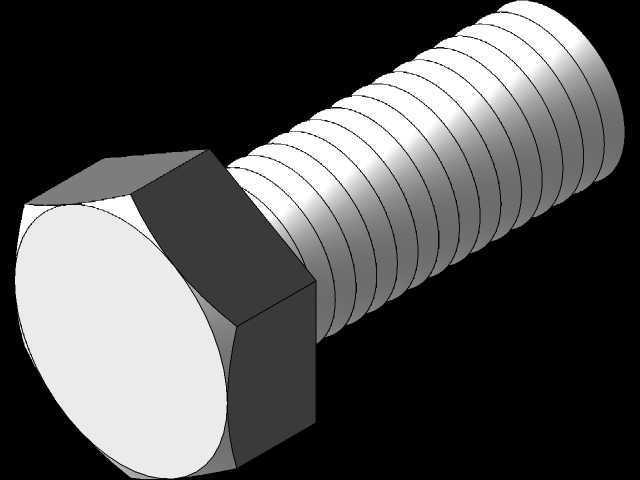

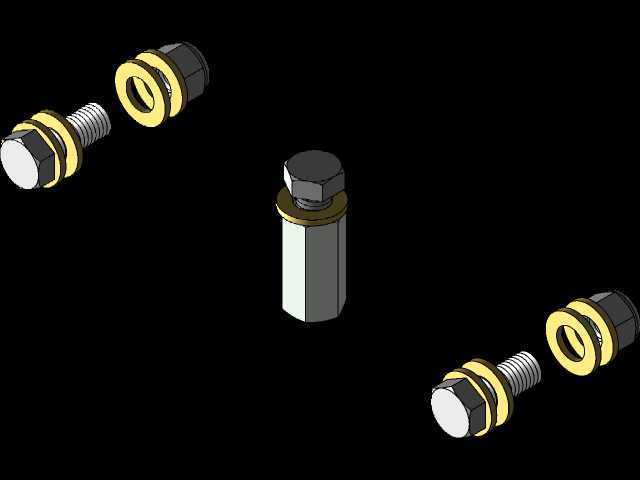

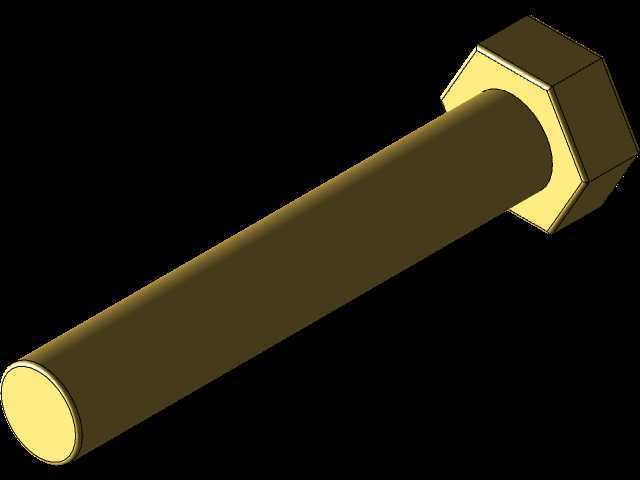

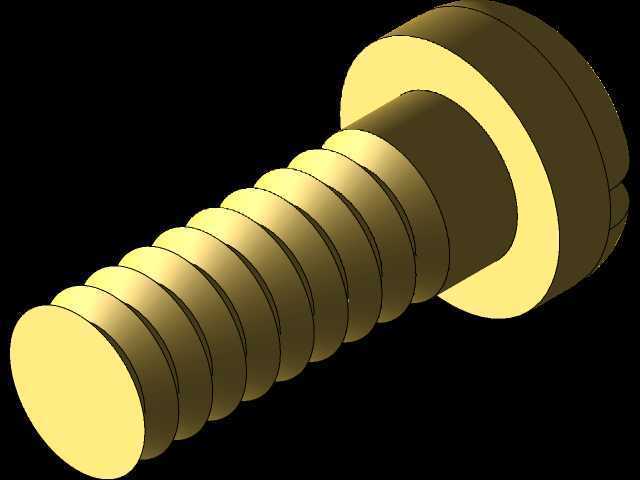

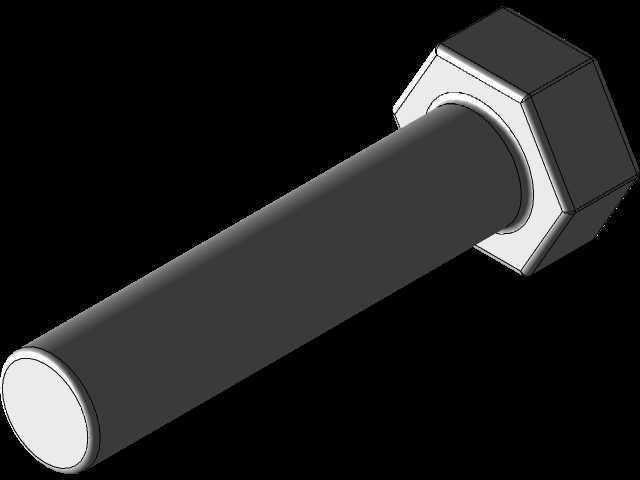

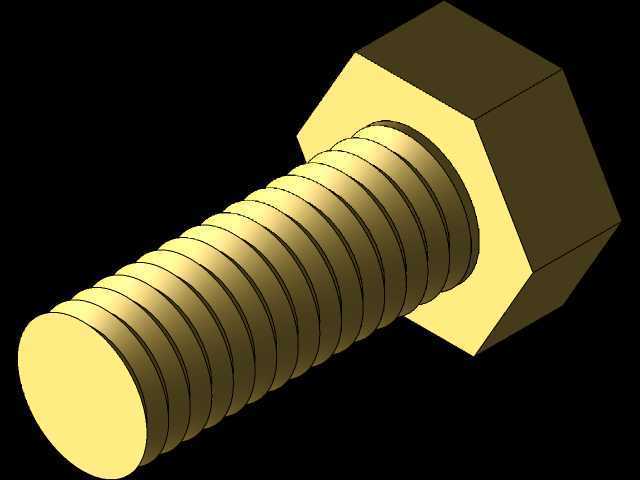

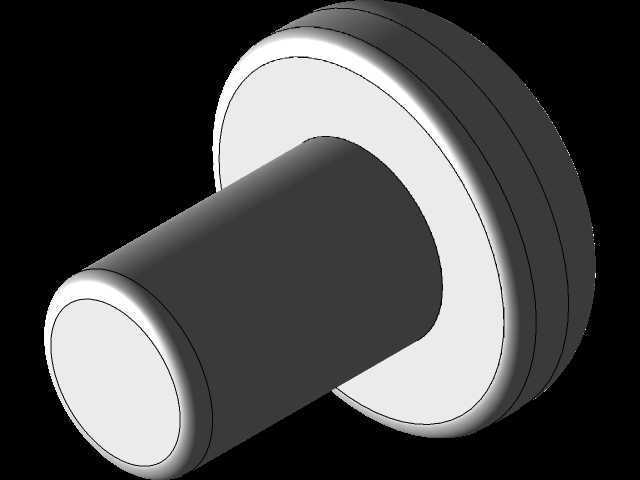

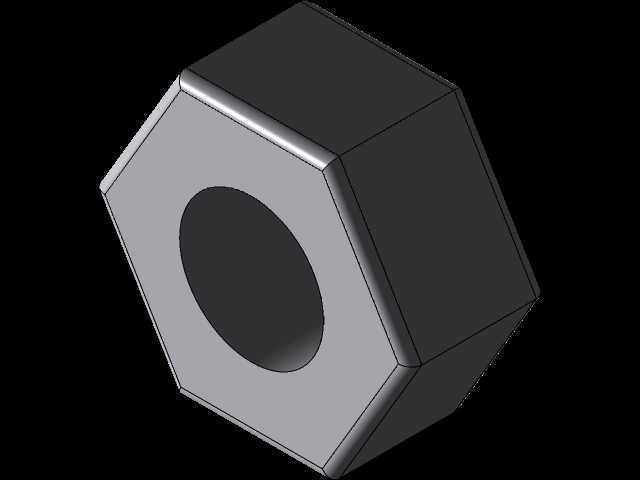

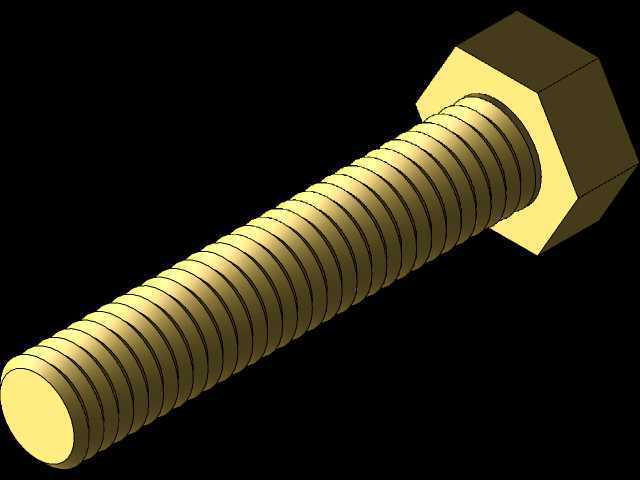

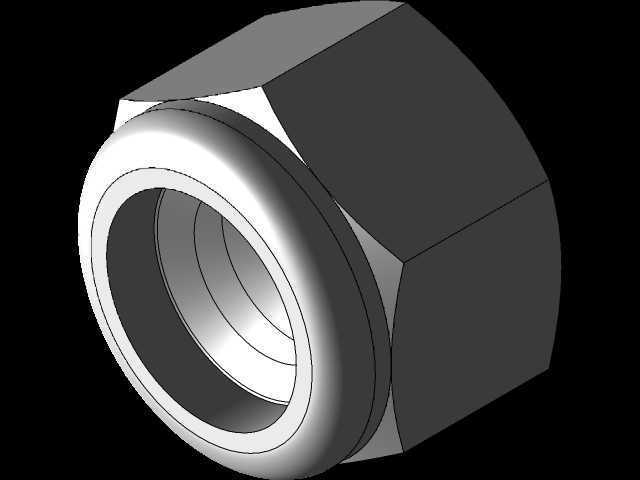

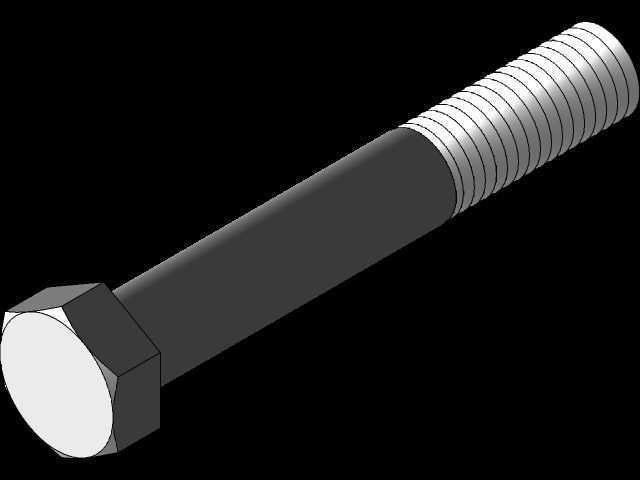

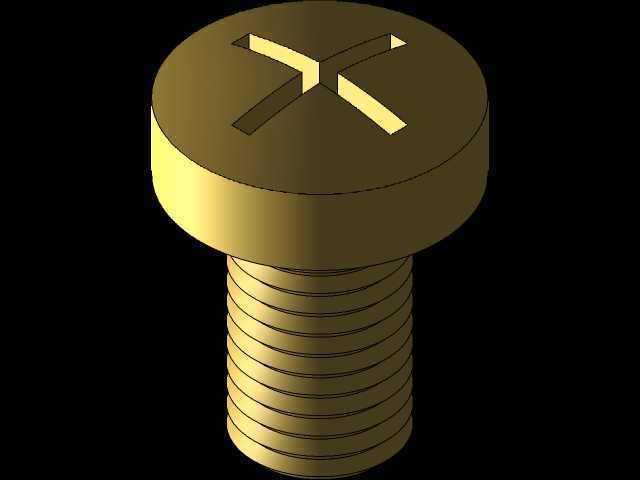

　　立柱的有效高度调节区间覆盖了从低位作业平台到高位工装标定的常用高度，整体占用的侧向空间很小，立柱外侧没有突出的凸出构件，作业人员在周边走动、转运物料时不会发生剐蹭。实际现场使用中，这套结构不止用来做基准光束的承载，在部分小件吊装的临时对位场景里，也可以把滑动锁紧座换成小型吊点挂件，作为临时的跨距导向架使用，横梁本身的截面选型经过受力校核，在承受常规标定载荷、小型挂件载荷时，梁身的挠度变形量控制在千分级，不会因为梁体下垂影响基准精度。设计阶段特意把所有连接节点都做成了免焊接的装配式结构，所有构件都可以拆解成单根杆件和标准紧固件，转场运输时不需要占用大型货运空间，到新的工位后两名作业人员半小时内就能完成整套组装调平，

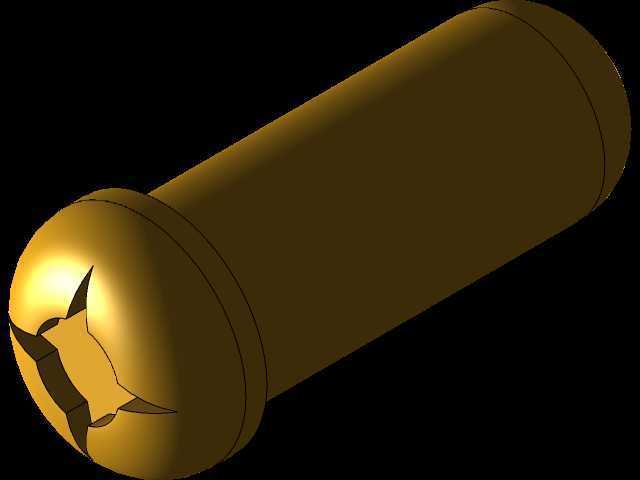

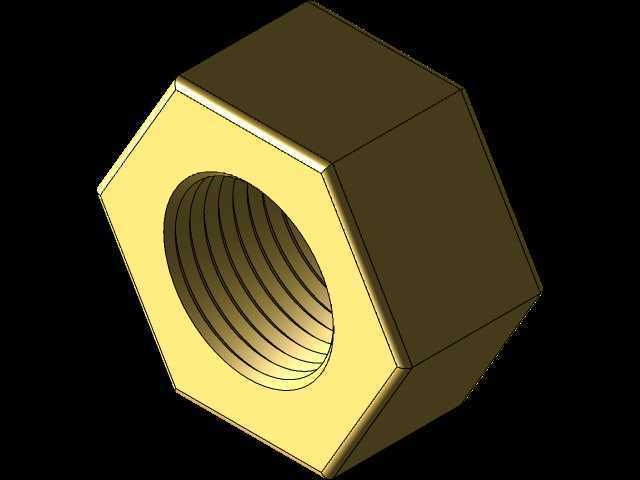

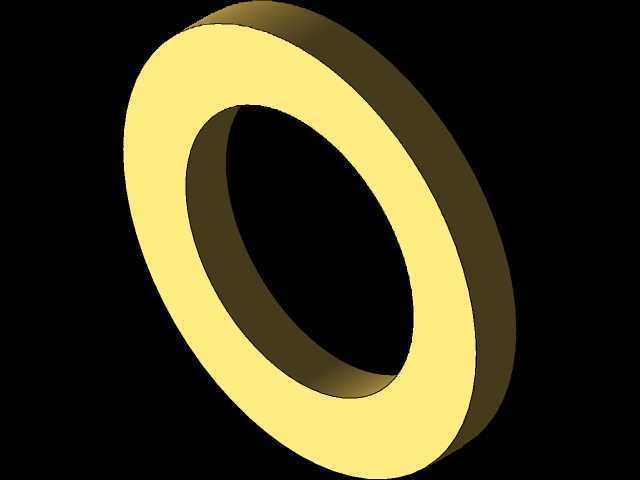

　　不需要动用焊接设备或者大型吊装工具。横梁和立柱的连接抱箍内侧做了防滑齿面，锁止后即使受到侧向的小幅冲撞，抱箍也不会沿着柱身打滑移位；滑动座和横梁的配合面预留了均匀的间隙，滑动时没有卡滞感，锁止后又能完全消除配合间隙，保证标定位置不会出现偏移。不少同类工装在使用一段时间后，会因为现场的粉尘、碎屑进入配合间隙导致调节卡顿，这套结构的滑动配合面都做了简易的挡尘设计，常规车间环境下不需要频繁拆解清理，日常维护只需要在调节节点定期涂抹润滑脂即可。针对不同工位的载荷差异，梁身的壁厚可以根据实际需求做适配调整，整体结构的模块化程度很高，更换不同长度的横梁段就能适配更大的跨距，不需要重新制作两侧的立柱组件，大幅降低了多工位铺开使用时的构件备库成本。在做三维结构建模时，所有配合面的公差、铰接节点的转动角度范围、抱箍的锁止行程都做了完整的参数化定义，设计人员可以直接根据现场的立柱间距、作业高度需求快速调整参数，生成适配对应工位的结构版本，不需要从零开始重新绘制构件，也能在建模阶段就模拟出不同调节位置下的结构干涉情况，提前规避现场组装时出现节点碰撞、调节行程不足的问题。
