挖掘机重载铲斗铰接式挖斗结构

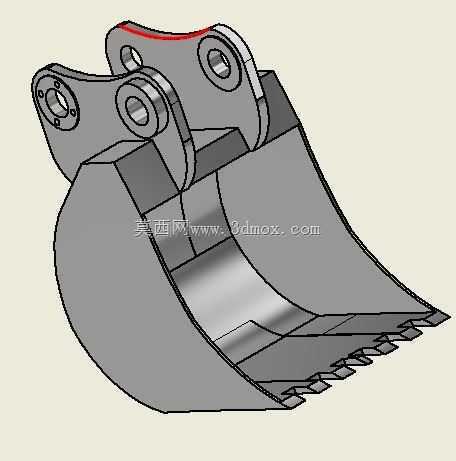

　　该三维结构对应小型挖掘机前端工作装置中的挖取部件，整体采用双铰接耳板与斗体一体化的布置方式，主要用于土方开挖、沟槽修整、散料装卸以及轻度破碎后的物料归集作业。在市政管网施工、农田水利清淤、厂区物料转运和小型矿山剥离场景中，这类挖斗直接决定挖掘循环的填充率、卸料顺畅度和斗体抗冲击寿命，因此建模时不能只把外形做成斗状，而要把受力路径、铰接边界和斗齿切削关系一并表达清楚。

　　从结构组成看，模型上部设置两组同轴铰接孔位：靠后的孔位用于与斗杆端部连接，靠前的孔位用于与摇杆或连杆机构配合，形成铲斗在斗杆和连杆约束下的翻转运动。耳板区域采用加厚板件并在孔周设置衬套安装位，目的是把销轴传递的集中载荷分散到斗侧板，避免孔口在高频挖掘中出现椭圆化、裂纹或压溃。耳板外侧保留了螺栓紧固面，可对应压板、防尘盖或衬套限位结构，装配时能够限制衬套轴向窜动，也便于后期检修更换。

　　斗体部分采用弧形底板与两侧封板组合，内腔断面从铰接区向切削口逐渐展开。这种曲线并非单纯追求外观，而是配合物料在斗内的流动轨迹：挖掘时斗齿先切入料堆，底板弧面引导土石向斗腔后部滑移；提升过程中，物料重心落在斗体内部，减少撒漏；卸料时，随着铲斗绕铰点翻转，弧面又能降低湿黏土、砂料的滞留概率。斗口前缘布置连续斗齿和齿座，齿尖沿切削方向形成阶梯状排列，使切入阻力被分解到多个齿位，适合在压实土层、砾石混杂地面作业。若用于软土或整平工况，也可在该前缘基础上更换为平刃板，从而扩大同一台主机的适配范围。

　　设计思路上，挖斗属于典型的受冲击、受磨损构件，不能按静态等厚壳体处理。耳板、侧板、底板和斗口加强区的厚度应随载荷差异变化：铰接区承受销轴拉力和连杆推力，需要保证孔间距、板厚和焊缝空间；底板中部持续摩擦，需要考虑耐磨板或加厚区域；斗口和侧刃受到直接切削冲击，需要预留加强筋、护板或可更换刃口的安装面。模型中各板件之间的过渡圆角也应保留，因为尖角位置在焊接残余应力和交变载荷叠加时容易成为裂纹源，工程图展开和数控下料前都需要据此核对坡口与拼焊顺序。

　　安装边界方面，最关键的是两组铰接孔的直径、孔距、同轴度以及耳板开档宽度。孔距决定铲斗与斗杆、连杆的运动干涉关系，若偏差过大，会造成油缸行程末端无法达到设计挖掘角，或在收斗时连杆与耳板发生碰撞。耳板开档必须与斗杆端头厚度、连杆厚度、垫片组和销轴长度匹配，侧向间隙过小会导致装配困难，过大则会引起偏载和异常磨损。斗体宽度、斗齿数量和斗容则要与主机吨位、液压泵流量以及动臂斗杆强度相协调；过宽的斗体会增加偏载力矩，过深的斗腔虽提高单次填充量，却可能使掘起力不足并增加卸料残留。

　　在三维建模过程中，应优先建立铰接孔轴线、斗口切削线和斗腔中线，再以这些基准驱动侧板轮廓和底板曲面。这样做的好处是后续调整斗宽、斗容或销轴孔位时，耳板、加强筋和齿座位置能够同步更新，不需要反复重建。干涉检查不能只看铲斗本体，还要把斗杆、连杆、油缸、销轴和地面切削姿态放入装配体，在收斗、挖掘、举升和卸料几个极限角度下验证间隙。对于衬套、润滑通道、防尘密封和斗齿锁紧件，也应在模型中留出准确空间，否则实物装配时常出现油嘴无法接近、压板螺栓无法拧紧等问题。

　　整体来看，该挖斗结构把铰接承载、物料容纳、切削入料和耐磨维护集中在一个焊接构件上，外形虽然简洁，但每个曲面和孔位都对应明确的受力或运动约束。面向结构设计时，可据此进一步校核板厚、焊缝和衬套寿命；面向设备选型时，可通过斗宽、斗容和铰点尺寸判断其与主机的匹配性；面向三维建模学习时，它也是理解工程机械工作装置连杆运动、焊接件建模和易损件更换逻辑的典型实例。
