隐身布局概念歼击机整机结构数模

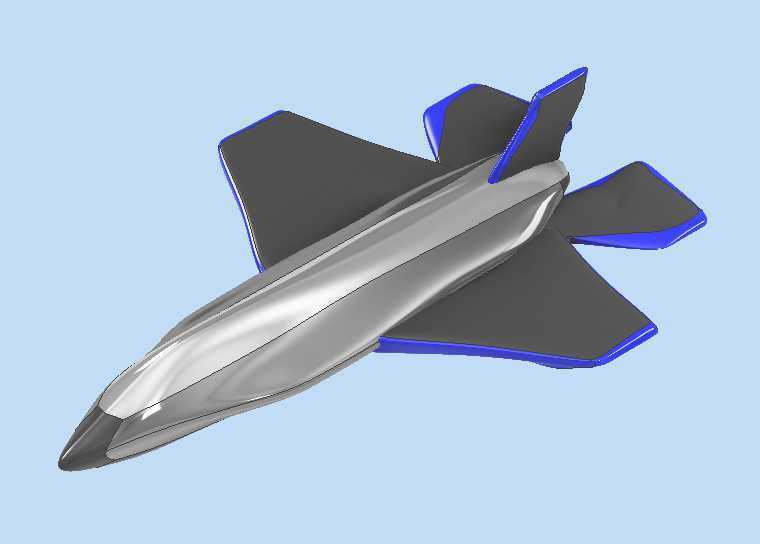

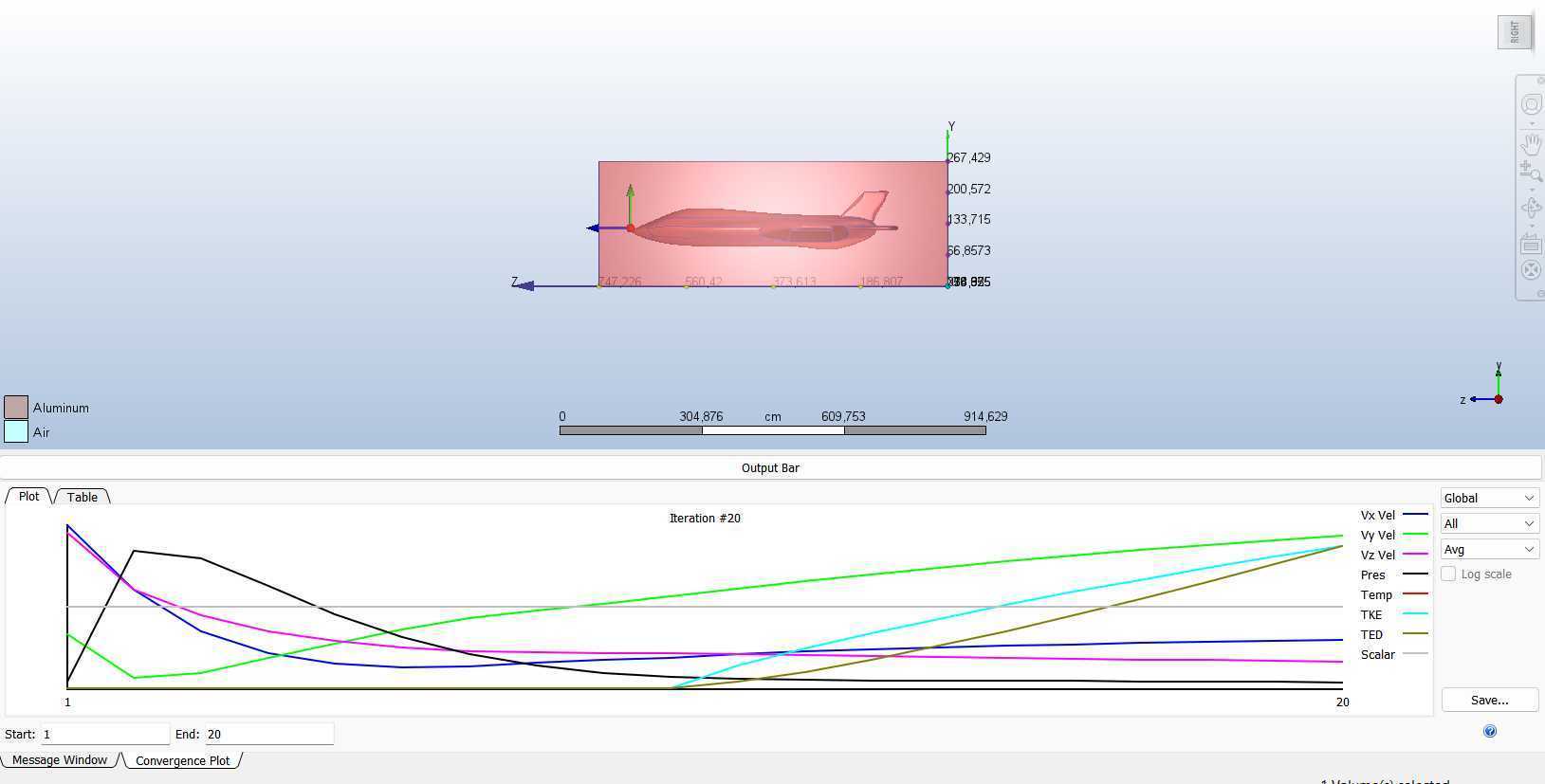

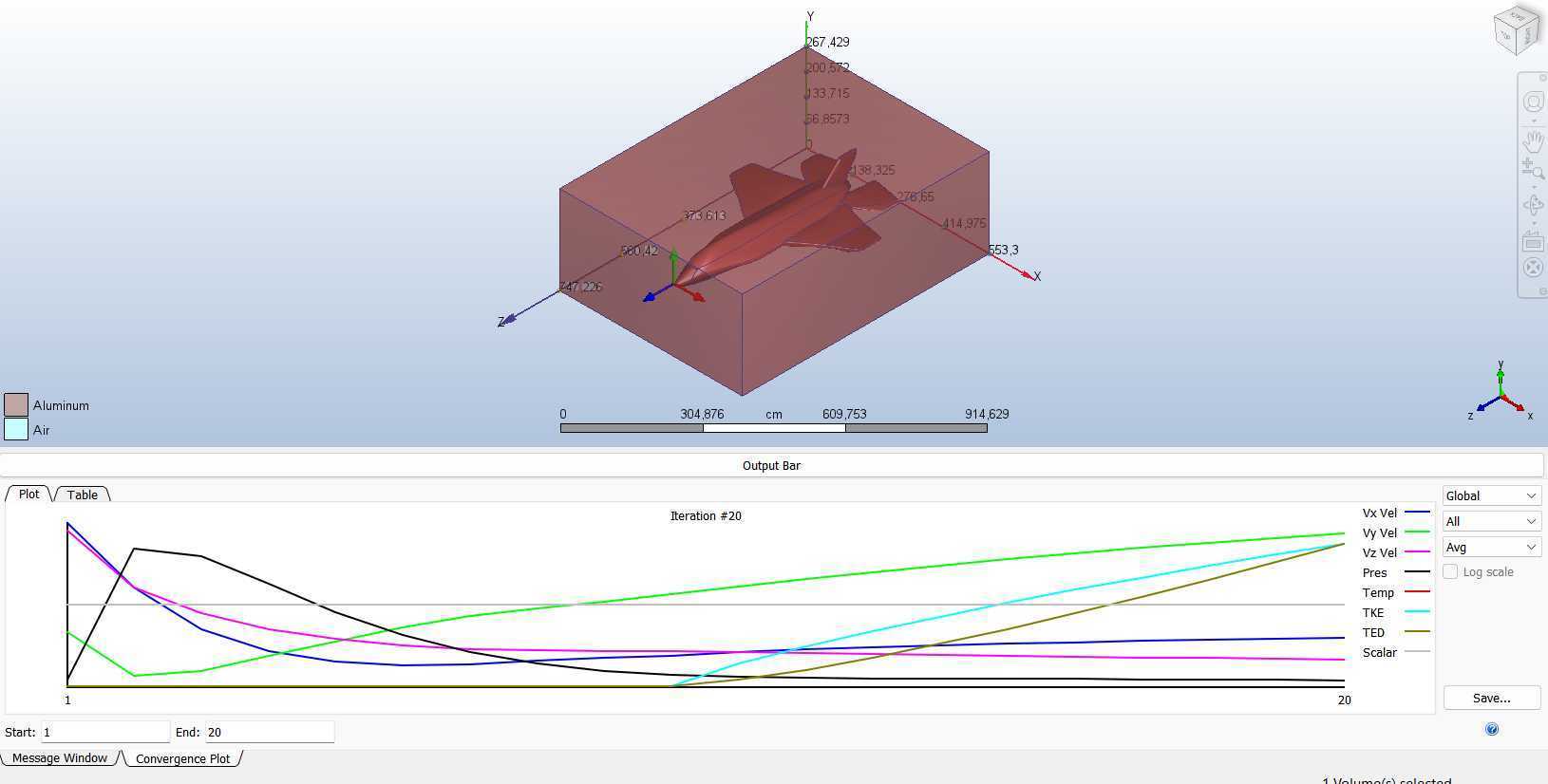

　　这套飞行器数模围绕隐身作战飞机的总体外形展开，整机采用尖锐机头、棱边过渡机身、大后掠主翼与外倾双垂尾的组合布局，机身沿纵向形成连续的低阻折线，机头截面从尖锐前端逐步向中后段加宽，座舱区域以隆起棱线融入机身，避免外形出现突兀的直角台阶。主翼采用大后掠切尖翼面，翼根与机身侧下棱线顺滑衔接，翼面后缘带有明确的控制面分界，翼尖做切尖处理，既兼顾高速飞行的减阻需求，也控制翼尖结构的尺寸边界。尾翼部分采用两片外倾垂尾，垂尾根部与后机身、尾撑区域整合，垂尾后缘预留方向舵的结构分区，平尾与主翼后缘形成错位布置，降低尾翼与主翼之间的气动干涉。

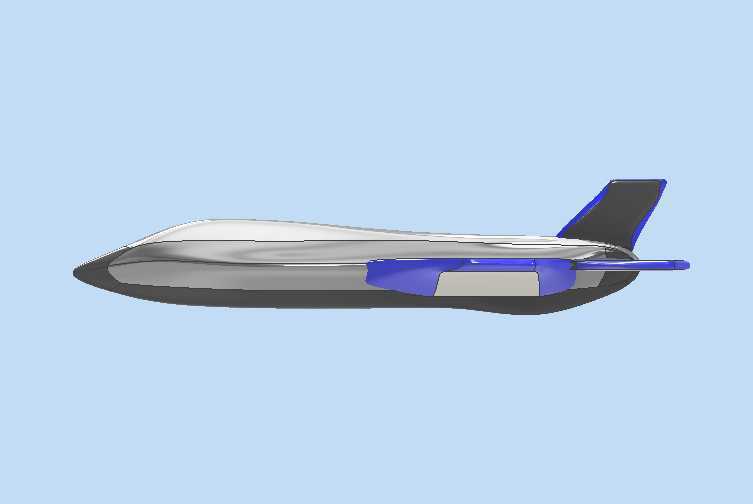

　　从工程建模角度看，机身主体可以拆分为机头锥、座舱段、中部设备舱、后机身过渡段和尾喷口区域几个部分。机头锥以尖点为起点，通过多组截面放样形成菱形倾向的截面轮廓，表面折线沿纵向贯通，便于在结构设计阶段划分蒙皮分区；座舱段保留透明舱盖的隆起外形，舱盖边缘与机身蒙皮的交线需要单独约束，避免后续装配时出现曲面缝隙不均；中部机身是整机截面最宽的区域，内部可对应布置航电设备、燃油舱、管路与线束通道，数模中虽以实体外形表达，但外形边界已经给出设备布置的最大包络；后机身逐步收窄，尾部围绕喷口外形形成收敛段，喷口与尾椎之间保留平滑过渡，便于后续扩展发动机安装段与尾喷管结构。

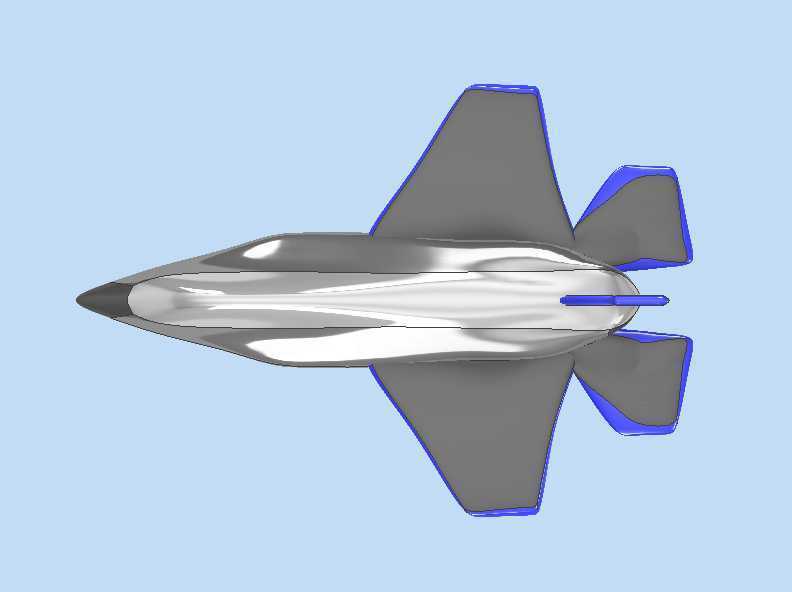

　　主翼的设计重点在翼根融合与翼面刚度边界。翼根不是简单平面搭接，而是沿机身侧棱形成延伸融合区，翼面厚度从翼根向翼尖逐步减薄，前缘后掠角较大，后缘布置襟副翼分区。实际结构设计时，翼面内部可按翼梁、翼肋、蒙皮和接头分层：主翼梁沿翼面最大厚度线布置，翼肋沿航向等距或按载荷梯度分布，翼根接头需要把机翼弯矩传递到机身加强框。数模的翼面外形给出了蒙皮外表面，后续做详细设计时可在翼面内部预留整体油箱空间，同时在襟副翼区域布置作动器安装座，控制作动器不能超出翼面下缘的维护口盖边界。

　　双垂尾采用外倾姿态，垂尾平面形状为后掠梯形，根部通过尾撑与后机身连接。外倾垂尾在航向稳定性与侧向隐身修形之间取得平衡，结构上垂尾根部要承受较大的弯矩与扭矩，根部过渡区应避免局部曲面急剧变化，详细设计时可在垂尾内部布置加强肋与方向舵铰链线。方向舵位于垂尾后缘，铰链轴沿垂尾后缘布置，作动机构可收纳在垂尾根部或后机身尾撑内，维护口盖需避开垂尾主承力接头。尾翼与后机身之间的间隙要严格控制，既保证舵面偏转时不与固定结构干涉，也避免间隙过大破坏外形连续性。

　　整机安装边界主要由机长、翼展、机高和起落架包络决定。机头最前端到尾喷口末端构成纵向尺寸链，主翼左右翼尖构成最大宽度边界，垂尾顶端构成停机状态高度边界。若用于展厅展示或教学验证，可按该外包络制作托架，托架支撑点优先选在机身主框或翼根接头附近，避免直接支撑薄翼面导致局部变形。若用于飞行原理演示，可在数模基础上补充起落架轮舱、舱门和起落架收放机构，轮舱边界需埋入机身或翼根内部，主起落架收放路径不能与翼梁、油箱和设备舱冲突。

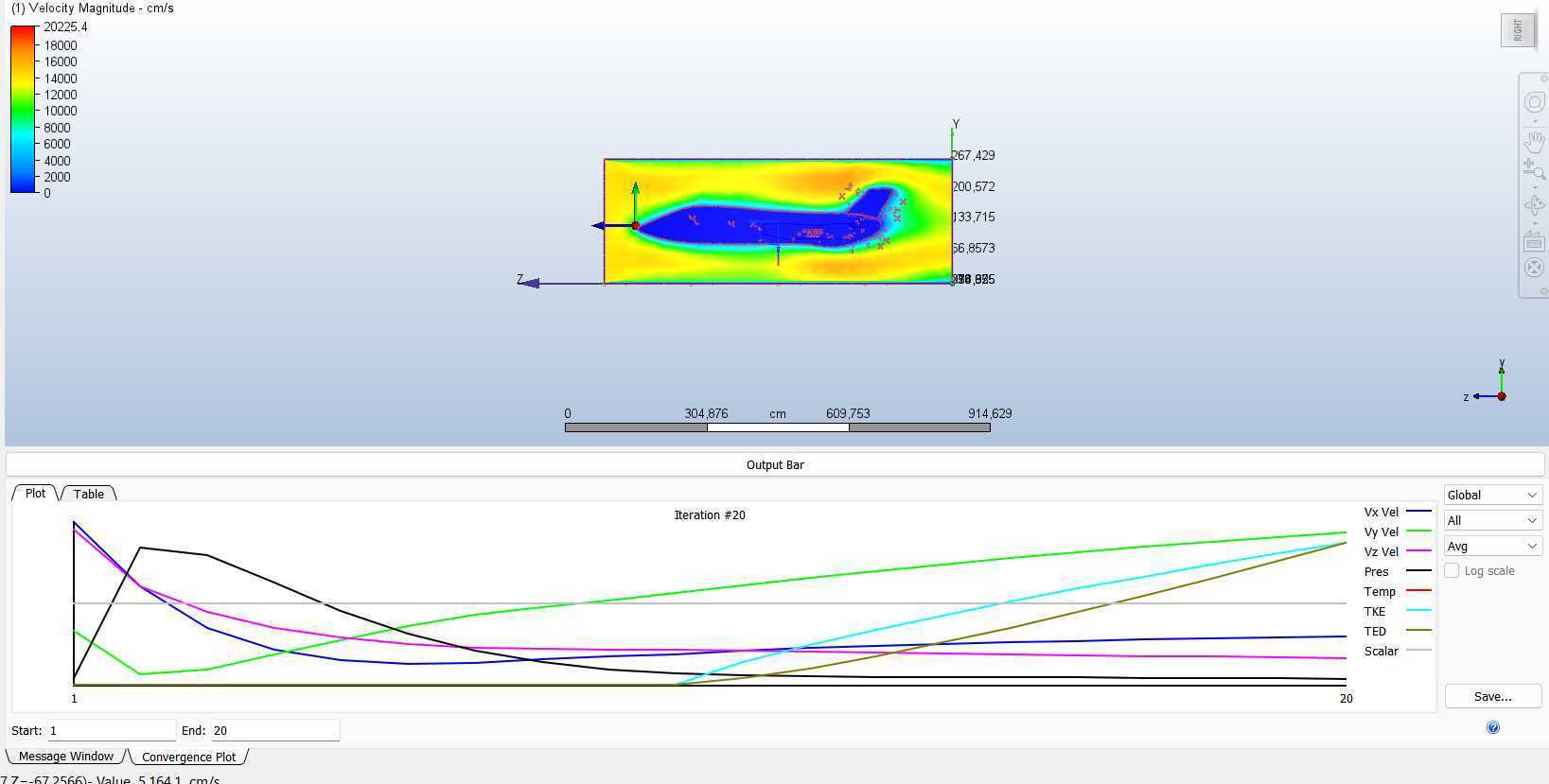

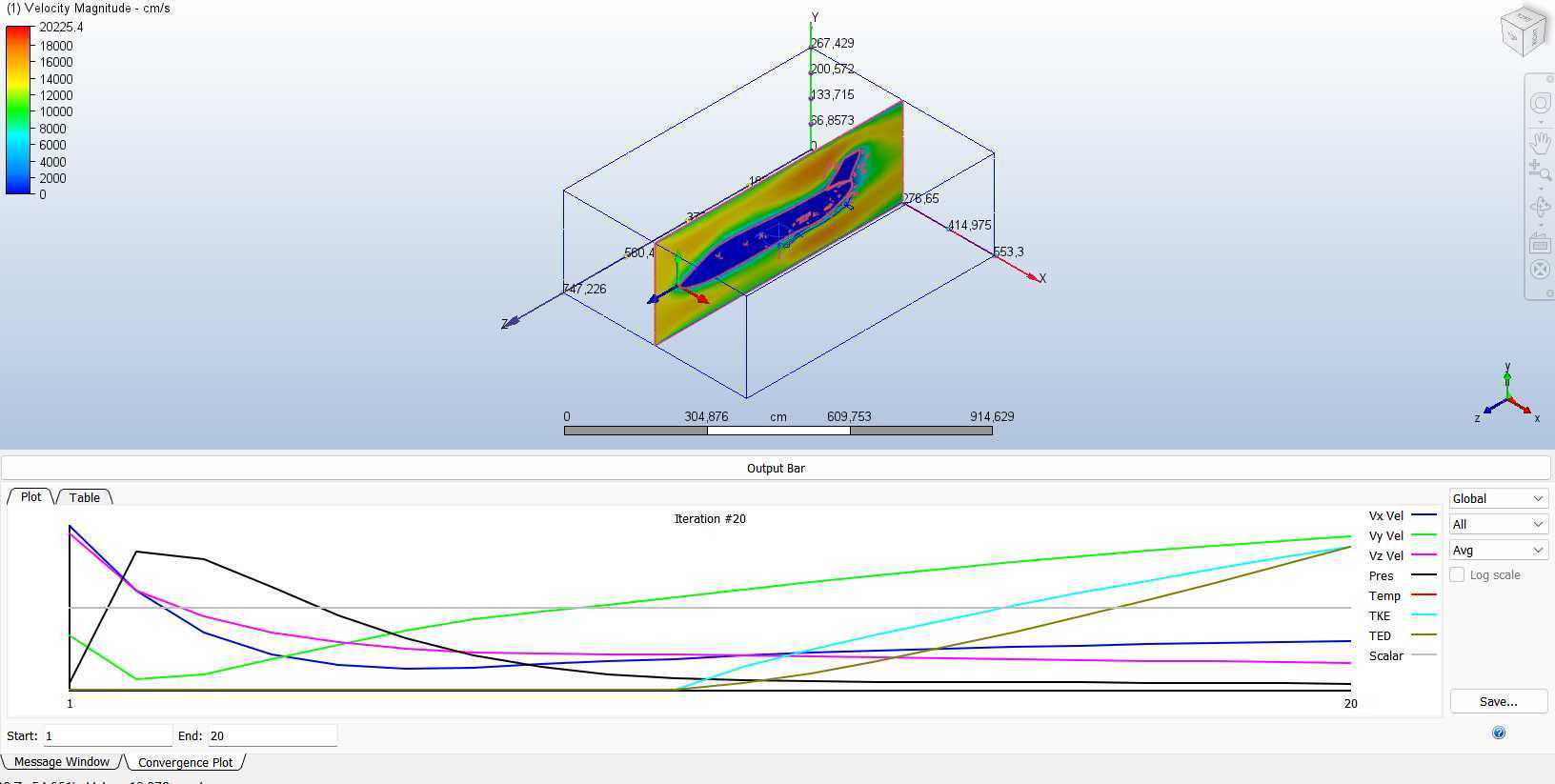

　　外形建模过程中，折线机身与曲面翼面的衔接是难点。机身棱线既要保持视觉上的锐利特征，又不能在几何上形成无法加工的零半径尖角，工程处理时可给棱边保留极小的圆角或等宽修形带；机翼前缘同样需要在尖锐气动外形与蒙皮制造工艺之间设定合理圆角。曲面检查应重点关注翼根融合区、垂尾根部和喷口收敛段，这些位置容易出现曲面褶皱、法向突变或曲率不连续，可通过截面曲率分析和斑马纹检查确认表面质量。

　　该数模适用于飞行器概念外形评审、航空结构教学、隐身布局演示、展厅展陈模型制作以及三维建模训练。使用时可把外表面作为总体外形基准，再向内偏移蒙皮厚度，建立机身框、翼梁、翼肋、舵面铰链和设备舱骨架；也可将整机拆分为机头、机身、主翼、垂尾、平尾、喷口等独立部件，用于装配干涉检查、爆炸视图制作和3D打印分件。对于结构设计人员而言，该模型的价值不在于直接替代详细生产设计，而在于提供完整的飞机外形包络和部件分区思路，帮助设计者在气动外形、内部空间、承力结构和维护开口之间建立直观的三维协调关系。
