发动机维修零件定位固定支架

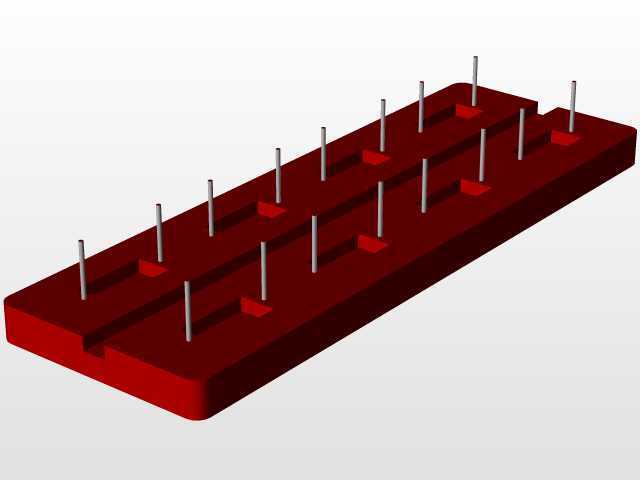

　　这套支架结构面向发动机拆解维修与装配实训场景，主要解决维修作业中零散发动机零件缺乏统一安放位置、拆装过程中工件随意摆放导致磕碰、错装、遗失的问题。在职业院校发动机维修课、车间发动机大修工位以及零部件拆解分拣环节，操作者需要反复拆卸气门、螺栓、推杆、销轴、小型盖板等细长或异形零件，普通工作台面没有对应定位点，零件混放后既影响装配顺序，也容易在台面上滚动滑落。该支架以一块长方形基座作为承载主体，基座上按作业排布规律设置多组凸起定位座，每个定位座中心竖立一根金属定位销，销体垂直于基座平面，用来穿插、承托带孔零件或者直接竖立放置细长杆件，让拆下的零件按照拆卸位置和装配关系有序排列。

　　从实际使用逻辑看，支架并不承担发动机整机的大载荷支撑，而是作为工位旁的零件暂存与定位辅具。基座采用厚板形态，整体重心低，放置在实训台或维修工作台上时具备足够的抗倾覆能力；基座边缘做了钝化处理，避免学生频繁取放零件时被锐边划伤。上表面分布的定位销并非随意布置，而是结合发动机维修时零件的类型、数量和操作顺序进行阵列化安排，相邻销位之间留出手指取放空间，防止零件悬挂后相互干涉。红色基座与银色销柱形成明显视觉区分，操作者在拆装过程中可以快速识别空位和已占用位置，尤其适合教学环境中多人轮换、步骤演示和零件清点。

　　结构设计上，基座本体可采用一体加工或板材铣削成型，上表面的小凸台一方面抬高定位销根部，减少销柱与基座大面积连接处的应力集中，另一方面让零件套入后不直接贴紧大平面，便于油污、铁屑和清洗液下落。定位销与基座之间采用可靠的垂直固定方式，销径根据常见发动机小零件孔位范围选取，既保证细长杆件能够稳定竖立，又避免过盈配合造成零件取放困难。销柱顶端可做导入倒角，使带孔零件在视线不完全对准的情况下也能顺利套入，降低实训操作中的对位难度。基座底部保持平整，能够稳定贴合工作台面；若用于固定工位，也可在基座周边预留压紧或螺钉连接边界，将其锁定在实训台指定区域。

　　外形与安装边界方面，支架整体呈长条形布局，长度方向容纳多列定位点，宽度方向控制在工作台单侧可触及范围内，适合放在发动机拆解台旁边作为辅助工位。高度主要由定位销长度决定，销柱露出高度需满足悬挂常见小型发动机零件的深度要求，同时不能过高，以免碰触后产生较大晃动。基座厚度兼顾刚性和自重，过薄会在销柱受侧向力时产生翘曲，过厚则增加搬运负担。各定位销之间的间距按照最大待放零件外径校核，确保相邻零件悬挂后不发生挤压；凸台在基座上的位置避开边缘安全距离，防止零件套入后超出基座轮廓。

　　在建模处理时，长方形基座、凸台和定位销均可通过拉伸、阵列与装配约束完成，重点在于保证销柱轴线与基座基准面垂直，并对销位间距、凸台高度、根部过渡和倒角进行统一参数化。维修实训中，该支架能够让拆卸后的零件按序固定，装配时反向取用，帮助操作者建立清晰的工艺顺序；对教学场景而言，也便于教师检查零件完整性、讲解发动机部件关系，并减少因零件乱放带来的返工和损伤风险。
