手动台式攻丝工装机构总成

　　这套手动台式攻丝机构主要面向小批量零件加工、维修车间和教学实训场景，用于在铸铁、铝件、低碳钢等中小型工件上完成内螺纹加工。相比直接手持丝锥，机构通过导向臂、主轴和复位结构限制攻丝方向，使丝锥在进给过程中保持与工件表面垂直，降低斜孔、烂牙和丝锥折断的概率。底座承担工件定位与整机稳定作用，侧面摇臂带动主轴作小范围升降，操作人员可根据螺纹规格控制进给节奏，攻丝完成后依靠机构回位，再反向退出丝锥。

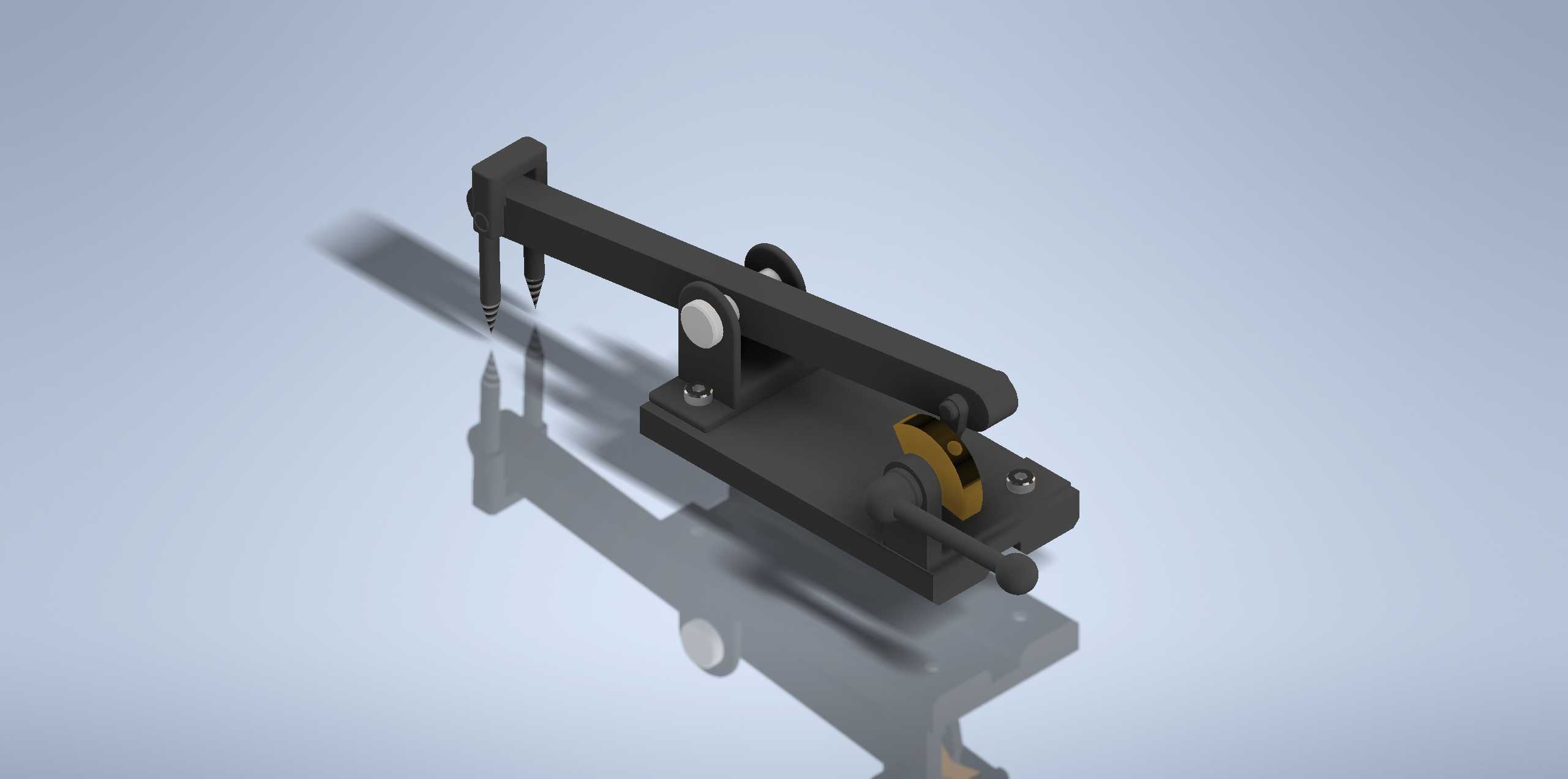

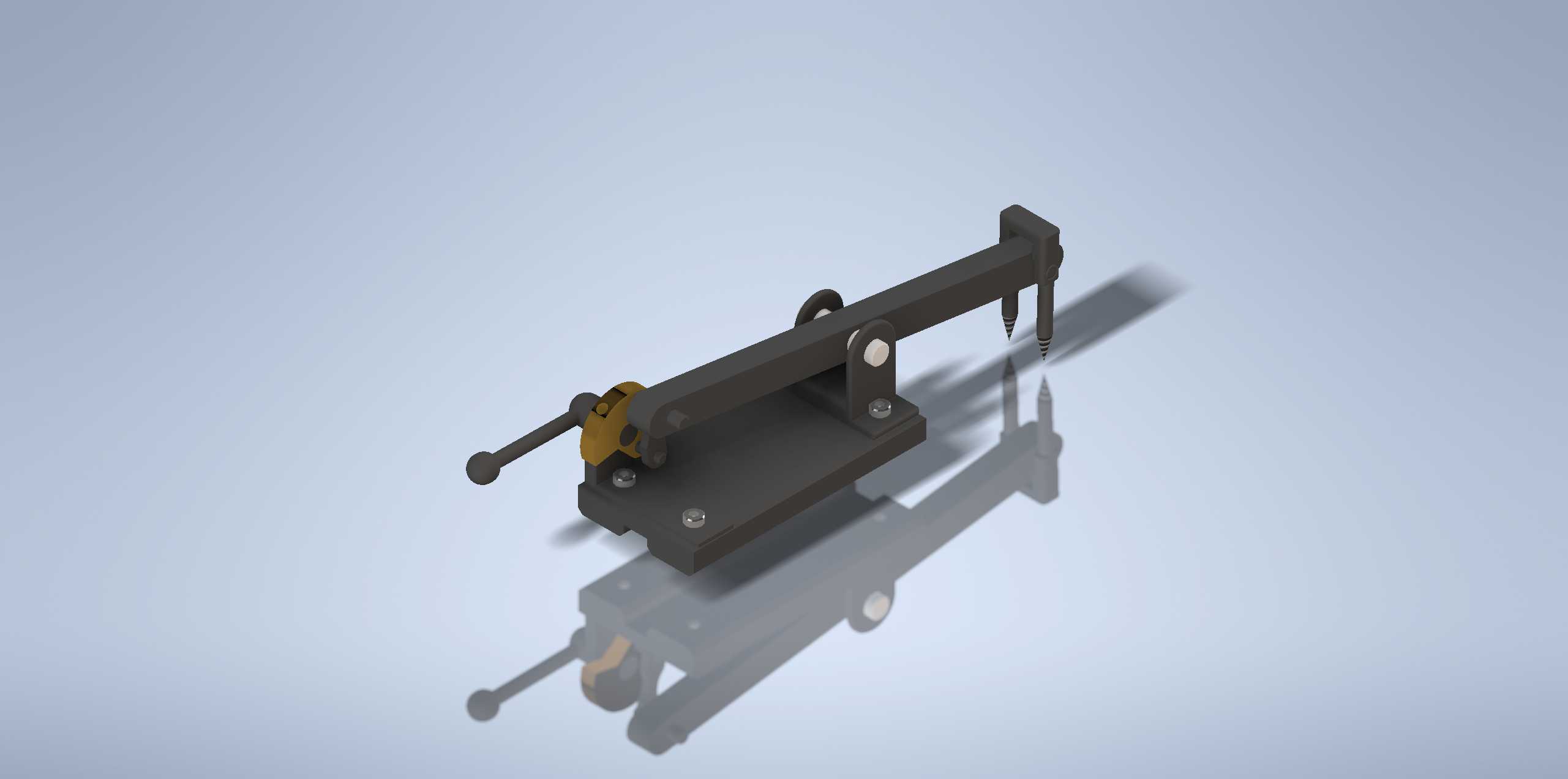

　　从结构布置看，整机采用底板、立柱、摆动臂和主轴单元组合的方式。底板为平面安装基准，预留紧固位置，可通过压板或螺栓固定在钳工台、工装台或专用工作台上；立柱与底板之间形成刚性支撑，承受攻丝时产生的侧向力矩。摆动臂绕立柱转动，既能调整主轴在工作台面上的加工位置，也能在更换工件时让开操作空间。主轴部分位于臂端，内部设置导向和回转配合，下端装夹丝锥，上端与操作手柄联动，使下压、旋转和退回动作集中在同一工作区域。

　　设计思路上，该机构并不追求高速自动化，而是强调小批量螺纹加工的稳定性与可达性。手动进给方式便于操作者感知切削阻力，在攻通径螺纹、盲孔螺纹或不同材料时及时调整压力；臂部导向则弥补手持操作中垂直度不足的问题。底座与臂架之间的连接位置需要保证配合间隙合理，间隙过大会造成主轴晃动，过小则会使摆动和升降迟滞。主轴下端的装夹部位应与常用丝锥夹头或攻丝夹套匹配，便于在M3至小规格常用螺纹范围内更换刀具。

　　外形边界方面，模型呈现的是台式紧凑型布局，底板长宽方向以容纳工件定位区域和立柱安装座为限，高度方向由立柱、臂架和主轴行程共同决定。实际布置时，需要在底板前方预留工件装卸空间，在臂端下方保留丝锥装拆和排屑空间，在手柄回转范围内避免与台虎钳、量具或其他工装干涉。若安装到标准工作台上，应校核底板固定孔位置、工作台边缘厚度以及操作高度，使手柄处于人体自然施力区间。

　　功能特性集中体现在导向、装夹和操作三个方面。导向结构保证丝锥沿固定轴线进入底孔，适合对螺纹起始位置和垂直度要求较高的小件；装夹结构通过可更换夹套适应不同丝锥柄径，减少换刀辅助时间；操作结构将摇臂、手柄和主轴布置在操作者一侧，工件找正后可快速完成对准、攻进和退刀。对于实训教学，该机构还能直观展示螺纹加工中刀具旋转与轴向进给的关系，以及支撑刚度、导向精度对螺纹质量的影响。

　　在建模表达上，各零部件按实际装配关系分层建立：底板体现安装面和固定孔，立柱体现支撑高度与铰接位置，臂架体现回转轴线和加强形态，主轴单元体现刀具装夹、手柄连接和行程方向。装配时需重点检查臂架与立柱的同轴关系、主轴轴线与底板平面的垂直度、手柄运动包络以及丝锥末端与工件定位面的相对位置。工程出图时，底板安装孔、主轴配合段、铰接销孔和夹套连接部位应作为关键尺寸控制，便于后续加工、装配和维护。
