汽车地板内饰件尺寸管控工装夹具

　　这套工装的核心服务对象是乘用车座舱地板类内饰覆盖件，在整车焊装收尾、内饰预装以及零部件入厂抽检环节都有高频使用场景。白车身焊接完成后，地板区域的钣金搭接边、安装孔位、卡扣预留位会因为焊接热变形、冲压件回弹出现累计公差，直接铺设内饰地毯、安装中控周边饰板时很容易出现装配缝隙不均、卡扣对位偏差、饰板按压异响的问题，这套工装就是在零部件上线前、或者白车身钣金校验阶段，把地板CTR区域的所有关键尺寸基准统一复刻在刚性台架上，替代人工用卷尺、塞尺逐点测量的低效作业方式。

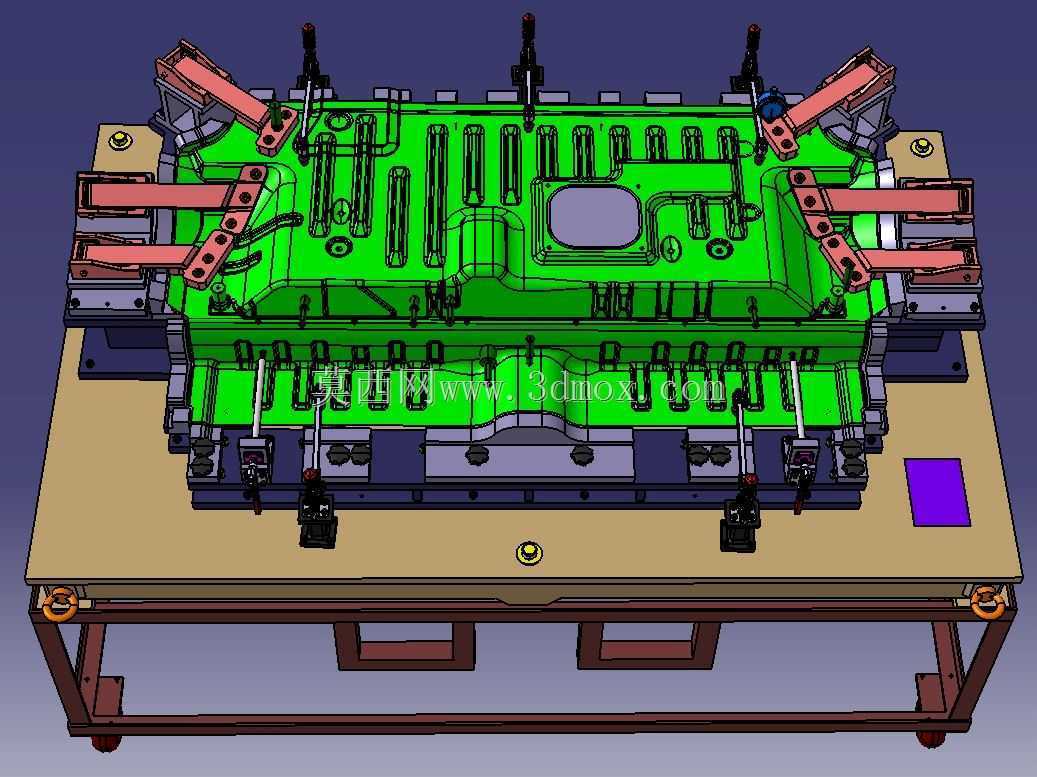

　　从台架的整体布局来看，底部采用方管焊接的框架式基座，框架底部预留了叉车转运的叉车位，四个支脚位置加装了带刹车的万向脚轮，在车间内部跨工位转运时不需要额外吊装，推移到检测工位后锁死脚轮即可保证台架整体无晃动，基座上平面是经过铣削加工的厚钢板工作台面，所有定位组件的安装基准面都统一在这个加工平面上，从根源上避免了多组件拼接带来的基准偏移。台面上的仿形支撑块完全按照地板内饰件的下表面型面做逆向匹配，绿色的型面块就是和工件直接接触的支撑区域，每一块支撑块的高度都经过三坐标校准，工件吊装放置到台架上之后，自身的重力会让型面和支撑块完全贴合，不会出现悬空翘曲的情况，和工件在整车上的实际安装支撑状态保持一致。

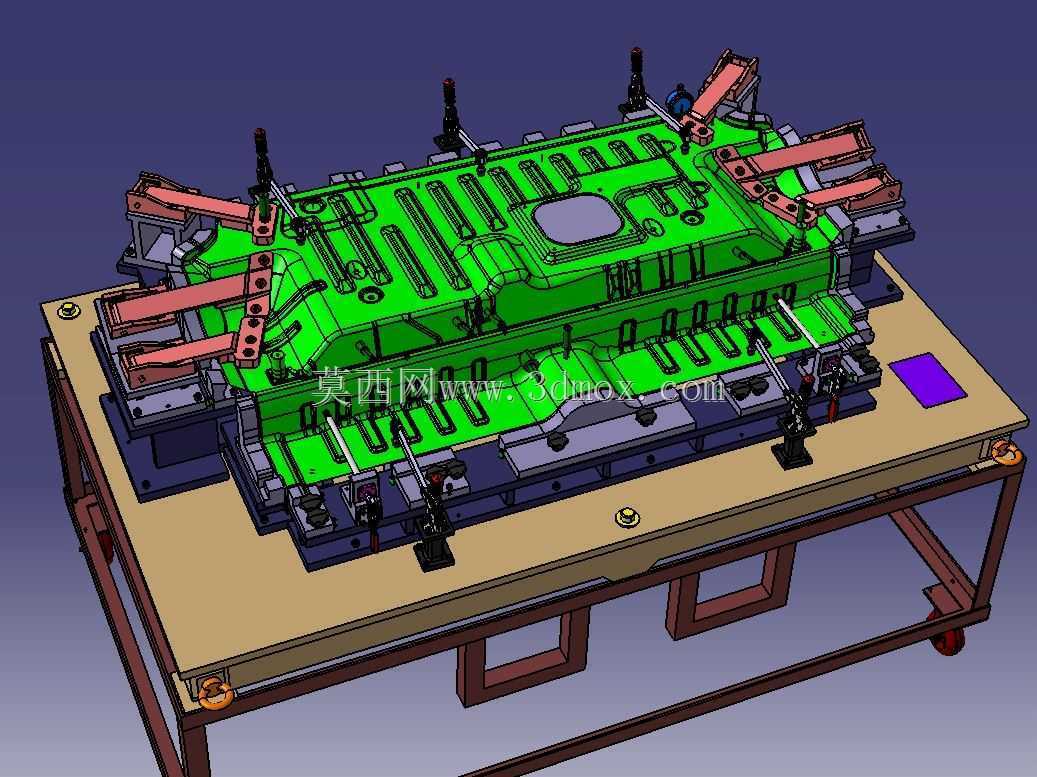

　　周边分布的多组摇臂式快速夹具是这套工装的核心压紧机构，夹臂的长度、压头的位置都对应工件边缘的工艺压紧边，压头采用尼龙材质，不会在金属钣金或者内饰件表面留下压痕，所有夹具的压紧顺序在设计阶段就做了排布：先压紧工件主定位孔周边的基准位置，再依次压紧两侧边的限位点，最后压紧两端的自由边，避免压紧顺序不对导致工件被强行拉扯产生附加变形。除了压紧机构之外，台面上还布置了多组插拔式检测销，对应工件上的所有安装孔、卡扣过孔，当工件完全落位、所有夹具压紧之后，检测销可以顺利插入对应孔位，就代表孔位的位置度在公差允许范围内，如果出现插销卡滞、无法插入的情况，就可以直接判定该工件的孔位尺寸超差，不需要再额外用卡尺逐点测量孔距。

　　设计这套工装的时候，首先要把整车坐标系下的地板件数模导入工装设计环境，先提取RPS基准点——也就是整车装配时的定位基准，所有工装的定位面、定位销都要和这些RPS点严格对齐，保证工装检测的基准和整车总装的基准完全统一，不会出现“检具上合格、装到车上不合格”的基准错位问题。仿形支撑块的型面会在工件数模基础上偏置3mm的安全间隙，只有在基准检测点位置做零贴配合，既可以避免工件大面积和工装型面刮擦，又能保证关键位置的支撑精度。台架的框架选型特意选用了壁厚4mm以上的矩形方管，焊接后做两次去应力处理，先粗加工台面再做振动时效，最后精加工安装面，杜绝台架长期使用后出现焊接应力释放导致的变形，保证工装的长期检测精度稳定。

　　安装边界方面，整套台架的长宽尺寸完全匹配对应车型地板件的外轮廓，周边留出了不小于150mm的操作空间，操作人员在台架四周走一圈就可以完成所有夹具开合、检测销插拔的操作，不需要探身跨过工件。台架的整体高度设置在850mm，符合车间一线操作的人机工程高度，操作人员站立作业时不需要弯腰或者抬手，长时间批量检测也不容易产生疲劳。台面上还预留了多个标准螺纹孔位，后续如果车型改款、地板件局部型面调整，不需要重新制作整台工装，只需要更换对应位置的支撑块、调整夹臂位置就可以快速适配，大幅降低了车型迭代的工装改造成本。在实际产线使用中，这类工装既可以放在零部件供应商的出厂检测工位，把控内饰件的出厂尺寸合格率，也可以放在主机厂的来料检验区，对入厂零件做批次抽检，还可以放在总装车间的线下返修区，对装配出现问题的地板件做尺寸复测，快速定位变形超差的具体位置，为钣金返修、饰板修配提供明确的尺寸依据。
