V6发动机进排气摇臂分总成结构

项目分类:发动机 发布时间:2024-09-25 ID:777884
  • V6发动机进排气摇臂分总成结构
  • V6发动机进排气摇臂分总成结构
  • V6发动机进排气摇臂分总成结构
  • V6发动机进排气摇臂分总成结构

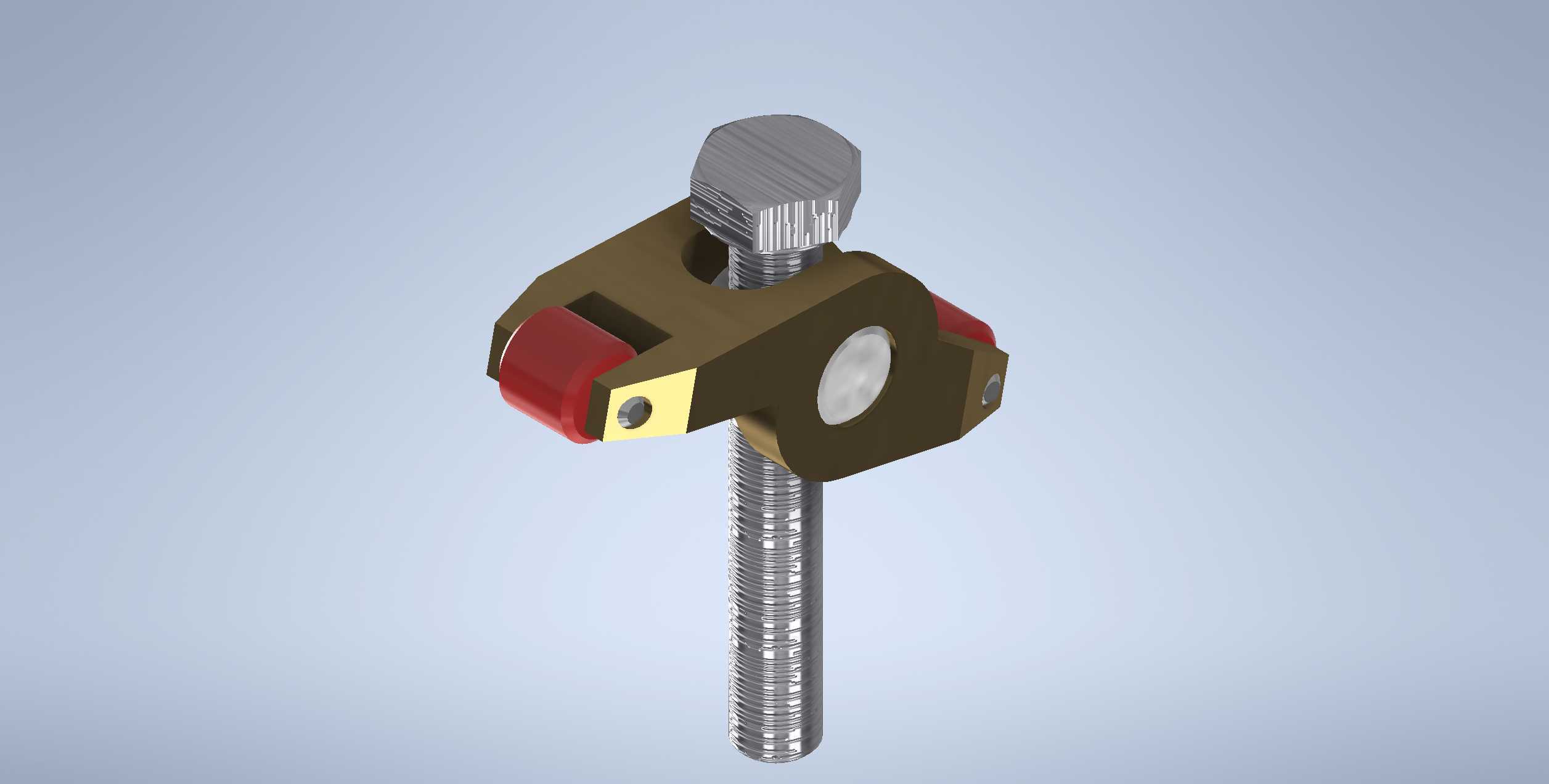

  在乘用车V型六缸动力总成的配气机构开发环节,摇臂分总成属于把凸轮轴升程转化为气门往复动作的核心传力部件,整套结构直接决定气门开启正时、升程跟随精度以及高转速工况下的配气稳定性。这套分总成的建模工作没有停留在单一零件外形还原上,而是把实际装机状态下的摇臂本体、两个定位销钉、摇臂滚轮以及六角头锁紧螺钉全部按装配关系整合到一起,每一处配合面、倒角、销孔同轴度和螺纹旋合长度都按照车间实际装配逻辑搭建,能够直接用于配气机构运动干涉检查、装配工艺推演以及教学场景下的机构原理演示。

  从实际使用场景来看,这类摇臂部件布置在气缸盖上部的气门室罩内部,工作时凸轮型面持续压合滚轮外缘,摇臂以支点销为回转中心做小角度高频摆动,一端把凸轮的线性升程传递给气门杆端,另一端配合液压间隙调节器或者调整螺钉预留合理的气门热间隙。V6机型两列气缸各自布置独立的进排气摇臂组,单缸通常对应进气、排气两件摇臂,整套分总成在狭小的缸盖空间内要承受凸轮接触带来的周期性冲击载荷,同时还要在机油润滑环境下维持数千万次循环的耐磨性能,因此结构设计时既要控制自身运动惯量,又要保证关键受力截面的刚性余量。

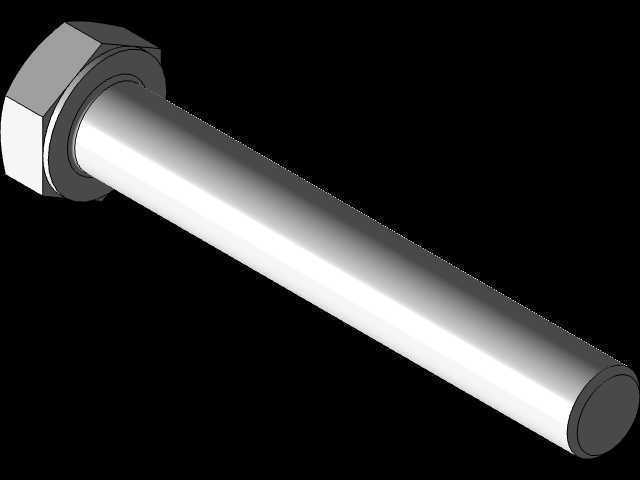

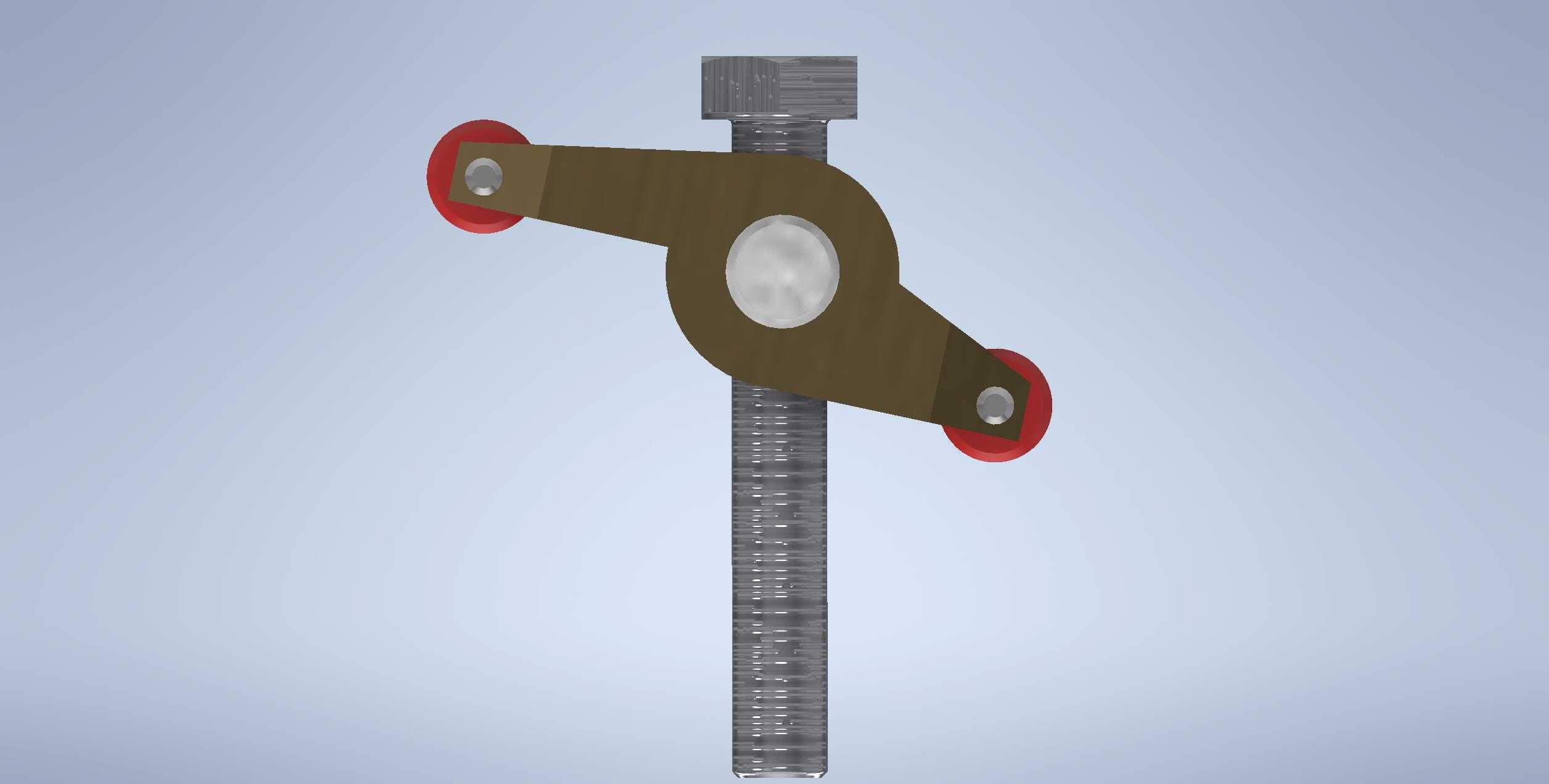

  建模过程中首先梳理的是各零件的安装边界:摇臂本体采用锻钢基体加工成型,主体截面在靠近凸轮接触的位置设置滚轮安装槽,槽体两侧同轴加工销孔,用于穿装滚轮销轴;滚轮内部预留轴承安装位,工作时滚轮随凸轮转动自转,把传统滑动摩擦转化为滚动接触,大幅降低凸轮型面的磨损速率。两个销钉分别承担滚轮轴向定位和摇臂支点定位作用,销钉与销孔采用小间隙过渡配合,装配后销钉端面不高出摇臂侧表面,避免在气门室内部运动时与相邻摇臂、弹簧座发生剐蹭。六角头螺钉用于锁紧摇臂支点或者调整气门间隙,螺钉头部的六角对边尺寸、螺杆公称直径以及螺纹旋入深度都按照缸盖安装孔位的边界约束设定,螺钉拧紧后头部下端面与摇臂支承面完全贴合,防止发动机运转过程中出现松退。

  外形尺寸方面,整套摇臂分总成的轴向宽度受相邻气缸气门中心距限制,本体长度围绕凸轮基圆到气门杆端的力臂比例设计,过长的摇臂会增大运动惯量并加剧高转速下的惯性力,过短则会放大凸轮升程的传递误差。滚轮外径需要和凸轮型面的接触应力匹配,直径过小会导致接触线压强过高,容易出现凸轮表面点蚀;直径过大则会挤占缸盖内宝贵的布置空间,甚至和气门弹簧上座发生运动干涉。竖直延伸的调整螺钉螺杆长度要覆盖气门间隙调整的全行程,同时保证在最小间隙状态下螺杆仍有足够的螺纹啮合扣数,避免螺纹受力滑牙。

  设计思路上优先保证运动链路的同轴度与间隙合理性:滚轮销孔与摇臂支点孔的中心距直接决定气门升程的传递比,建模时两孔轴线的平行度误差控制在虚拟装配公差范围内,滚轮装入后外圆相对摇臂本体的跳动量符合装机要求。摇臂本体上的润滑油道开孔位置对准缸盖上部的机油喷射路径,发动机运转时压力机油通过油孔抵达滚轮销和支点销的配合间隙,形成持续油膜降低摩擦损耗。本体两侧的减重凹槽在不削弱受力截面的前提下去除多余材料,降低往复摆动件的质量,减少凸轮轴驱动扭矩消耗。六角头螺钉与摇臂接触的支承面加工出平整贴合面,装配时按照工艺扭矩拧紧,既保证锁紧力足够克服气门弹簧的交变反力,又不会因扭矩过大导致螺钉塑性变形。

  在工程应用层面,这套完整装配模型可以导入运动仿真环境,给凸轮轴施加对应转速的旋转驱动,直接观测摇臂在整个配气相位内的摆动角度、滚轮与凸轮的接触状态以及螺钉端部和气门杆的接触轨迹,提前发现设计阶段潜在的运动干涉、间隙超差问题。对于汽车工程领域的结构设计人员,模型能够辅助核算摇臂各受力部位的载荷分布,优化本体截面厚度和销孔加强筋位置;对于发动机装配工艺人员,可以依托三维结构梳理销钉压装、滚轮装配、螺钉预紧的工序顺序,明确各工序的工装避让空间;在职业教育和机械专业课程设计中,这套分总成把配气机构抽象的气门传动原理转化为可拆解、可观测的实体结构,学习者能够直观理解凸轮升程如何通过摇臂杠杆比驱动气门开闭,掌握销钉定位、螺纹锁紧、滚动减摩这些典型机械结构在真实动力设备中的落地方式。整套结构没有冗余的装饰特征,所有几何形状都服务于传力、定位、耐磨和装配需求,完全贴合量产发动机配气部件的实际工程设计逻辑。
