可旋转90度液压直角管接头结构设计

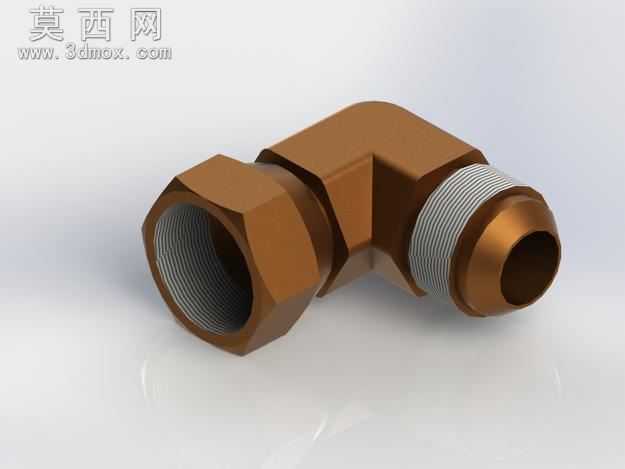

本作品为可旋转式90度液压直角弯头管接头，建模过程严格遵循液压管路连接件的行业设计规范，首先通过二维草图绘制接头两端的接口轮廓，精准标定内螺纹端的牙型参数、扩口外螺纹端的锥度尺寸与密封面角度，确保两端接口可适配对应规格的液压管路标准件。建模阶段采用参数化设计逻辑，将弯头的折弯半径、六角螺母的对边尺寸、螺纹段长度等核心参数设置为可变量，方便后续根据不同管路压力等级、通径需求快速调整模型尺寸。结构设计上重点优化了旋转衔接部位的间隙配合公差，在弯头转角处设置了高精度的旋转配合轴段，既保证接头可绕轴线顺畅旋转调整管路走向，又通过贴合面的精度控制避免液压油渗漏，同时在六角拧动部位做了倒角过渡处理，避免安装时划伤操作人员。材质渲染阶段，接头主体采用黄铜材质的质感表现，调整金属粗糙度参数模拟锻造黄铜的哑光金属质感，螺纹部位单独赋予细微的纹理凹凸，还原机械加工后的螺纹表面肌理，密封配合面做了高光处理，突出其精密加工的平整度。整体模型完全还原实物的装配逻辑，各部件之间的配合关系清晰，可直接用于液压管路系统的装配仿真、管路布局干涉检查，也可作为液压元件教学演示的可视化模型，帮助设计人员直观理解直角旋转接头的内部结构与工作原理，在液压站布设、工程机械液压管路改装等场景中可直接调用该模型完成管路走向的预规划，减少现场安装的试错成本。
