三冲程动力总成连杆结构三维设计

项目分类:通用机械零部件 发布时间:2024-09-25 ID:777842
  • 三冲程动力总成连杆结构三维设计
  • 三冲程动力总成连杆结构三维设计
  • 三冲程动力总成连杆结构三维设计
  • 三冲程动力总成连杆结构三维设计
  • 三冲程动力总成连杆结构三维设计
  • 三冲程动力总成连杆结构三维设计

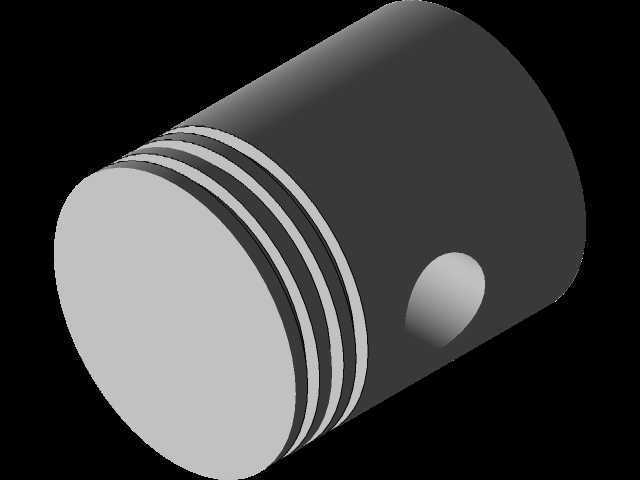

  这套三冲程动力概念总成的核心承载构件为连杆部件,在整套动力输出链路里承担活塞往复运动向曲轴旋转运动转换的传力职责,小端通过活塞销与活塞组件铰接,大端剖分结构配套轴瓦与曲轴连杆轴颈配合,是内燃机动力舱内工况最严苛的传动构件之一。从实际装机场景来看,这类连杆结构可适配小型特种动力单元、教学演示用三冲程原理样机、轻量化非道路动力试验台,在高校内燃机原理教学、小型动力设备研发验证场景中,能够直观展示曲柄连杆机构的运动匹配关系,也可作为非标动力改装、小型发电机组动力端的结构参考原型。

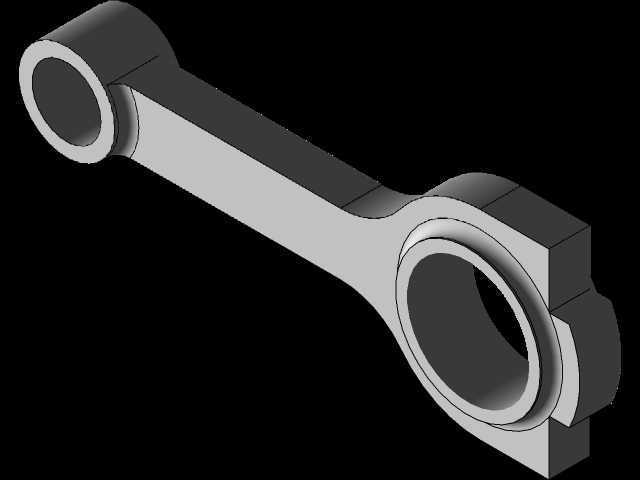

  从功能特性维度拆解,该连杆本体采用工字形截面杆身设计,在保证轴向抗拉压刚度、横向抗弯抗扭强度的前提下,尽可能削减了非承载区域的材料余量,往复运动惯性力得到有效控制。小端为整体式圆环结构,内部预留衬套安装位,工作时衬套与活塞销形成滑动摩擦副,可单独更换磨损衬套无需报废整根连杆;大端采用斜剖分配对结构,剖分面定位止口可保证连杆盖与杆身的重复装配精度,大端孔内预留轴瓦安装槽,轴瓦过盈装配后与曲轴轴颈形成流体动压润滑配合,能够承受做功冲程爆发的峰值燃气压力,同时缓冲活塞换向带来的交变冲击载荷。杆身与大小端的过渡位置全部采用大圆角平滑衔接,从根源上降低应力集中系数,避免交变载荷下过渡位置萌生疲劳裂纹。

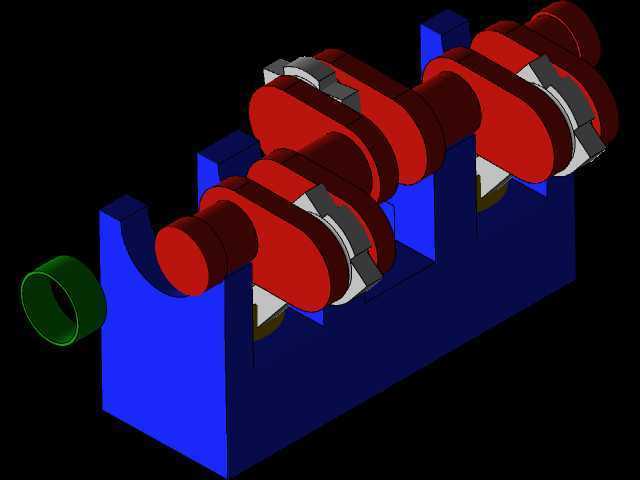

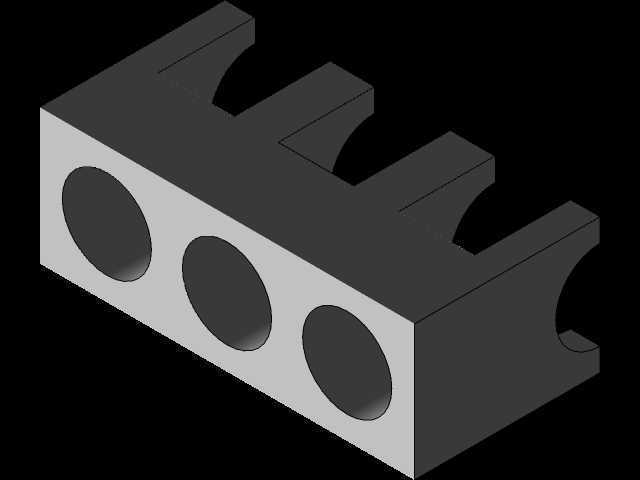

  设计思路层面,整套结构优先匹配三冲程动力的特殊运动节拍,相较于常规四冲程机型,三冲程单元的曲轴转角分配、活塞往复加速度曲线存在差异,连杆的长度、杆身柔度、大小端质量分配都做了针对性适配:连杆大小端中心距选取兼顾了活塞侧推力控制与整机高度限制,杆身截面惯性矩经过迭代校核,既不会刚度过大导致额外的运动冲击,也不会刚度过低出现高速工况下的杆身弯曲变形。大端的螺栓安装凸台做了局部加厚处理,连杆螺栓的预紧力承载面与杆身传力路径完全对齐,避免预紧后出现附加弯矩。外形尺寸与安装边界方面,小端孔直径匹配对应规格活塞销,外圆轮廓与活塞内腔的避让间隙经过校核,活塞运行到上止点时小端不会与活塞销座发生运动干涉;大端的最大外轮廓尺寸小于气缸体的连杆穿行通道孔径,装配时连杆可从气缸上端顺利穿入曲轴箱,大端连杆盖的安装空间预留了螺栓拧紧工具的操作余量,曲轴运转过程中大端回转轮廓不会与曲轴箱内壁、机油泵驱动件发生碰擦。杆身的侧向轮廓与气缸套下部的避让槽对齐,活塞往复全程杆身摆动角度范围内,不会和缸套下沿产生剐蹭。建模过程中所有配合面的尺寸公差、形位公差都按照内燃机连杆的实际工艺要求预留,大小端孔的同轴度、杆身端面与孔轴线的垂直度、剖分面的平面度都在结构里做了对应体现,工程人员可以直接基于该模型开展运动仿真、有限元疲劳校核、装配干涉检查,也可将其作为原理样机加工的结构参考,拆解后可单独输出连杆体、连杆盖、轴瓦、衬套、连杆螺栓的零件工程图,覆盖从概念设计到样机试制的全流程结构参考需求,也能帮助初学者理解曲柄连杆机构在动力总成里的传力逻辑与装配约束关系。
