在嵌入式开发、创客原型验证、小型智能设备试制场景中,Arduino Uno作为普及率极高的开源控制板,其使用过程中的电路板防护、引脚规整、便携性提升一直是开发者高频遇到的实际问题。传统开发板外壳多采用螺丝紧固结构,不仅拆装需要额外工具,频繁调试时反复拧动螺丝容易造成螺孔滑牙,螺丝丢失后外壳便无法正常固定,在教学实验、快速原型迭代这类需要频繁开合外壳调整接线的场景下,使用体验存在明显短板。

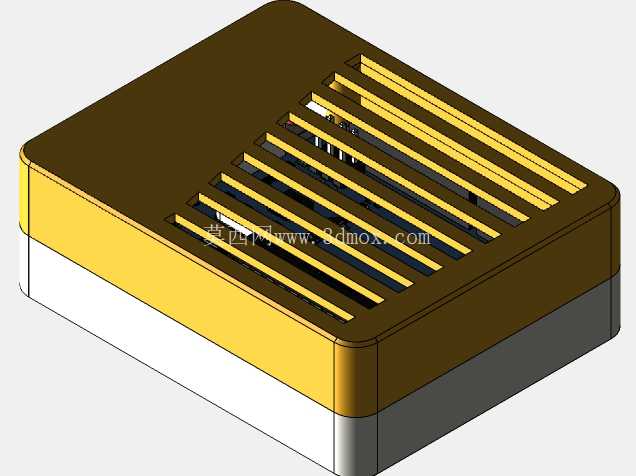

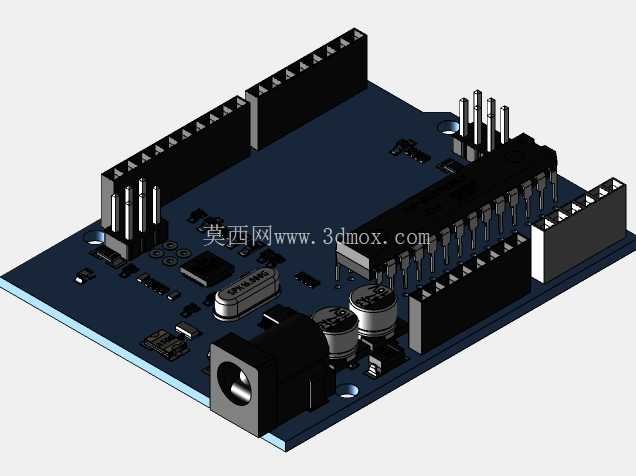

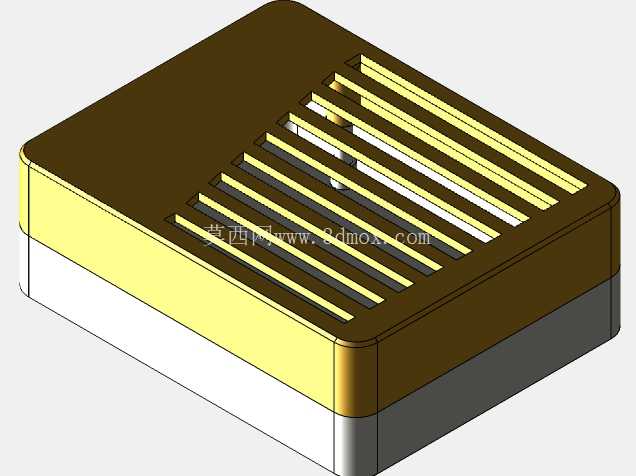

这款无紧固件外壳的设计,完全围绕Arduino Uno标准板的实际使用需求展开,首先在结构匹配上,完全贴合标准Arduino Uno板的外形轮廓,预留了所有引脚的对位开口,包括电源接口、USB通信接口、复位按键的位置都做了精准避让,安装时不需要额外调整电路板位置,直接将开发板卡入外壳对应卡槽即可完成固定,全程不需要螺丝、卡扣等额外紧固件,依靠外壳自身的结构形变与卡槽限位实现稳固装配。
从实际使用场景来看,这类外壳主要覆盖三类应用需求:一是教学实验场景,学生在进行单片机实验时,频繁更换接线、插拔传感器模块,无紧固件设计可以快速掀开外壳调整板上跳线,不需要借助螺丝刀等工具,大幅降低实验准备的时间成本,同时外壳可以有效阻挡实验过程中焊锡渣、导线头掉落在电路板上造成短路风险;二是创客原型快速验证场景,开发者在制作小型智能装置时,需要将开发板集成到自制设备内部,这款外壳的规整外形可以方便地通过双面胶、扎带固定在设备机架上,避免裸露电路板与设备内其他金属部件接触造成短路,同时统一的外形尺寸也方便在结构设计时预留安装空间;三是户外临时部署的小型监测装置,外壳可以对开发板形成基础的物理防护,减少灰尘、轻微磕碰对电路板的损伤,无螺丝设计也避免了户外潮湿环境下螺丝生锈导致无法拆开维护的问题。

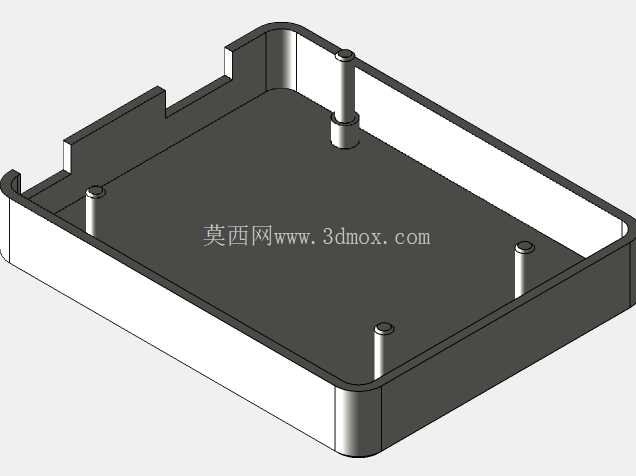

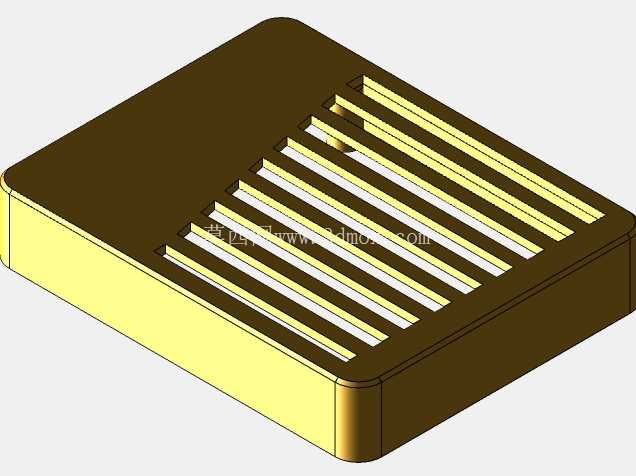

设计思路上,这款外壳没有采用多余的装饰性结构,整体为直壁式长方体造型,在对应排针的位置做了通长开口,既保证所有排针都能正常露出外接模块,又能通过开口边缘的限位筋卡住排针两侧的电路板基材,防止电路板在外壳内发生窜动。外壳的侧壁厚度做了针对性优化,既保证卡装时具备足够的弹性形变空间,不会因为硬度过高导致装配时开裂,又能在装配完成后具备足够的结构强度,日常拿取、堆叠时不会发生变形压损内部电路板。在安装边界上,外壳的外部尺寸完全基于标准Arduino Uno板的尺寸向外预留均匀壁厚,整体占用空间仅比裸板增加不到5mm的单边厚度,不会因为加装外壳造成设备整体体积过度增加,对于安装空间受限的小型智能设备非常友好;外壳底部预留了标准的固定孔位,既可以采用卡装方式快速固定,也可以在需要长期固定的场景下通过小孔穿入扎带或者小规格螺丝进行二次加固,适配不同的安装需求。

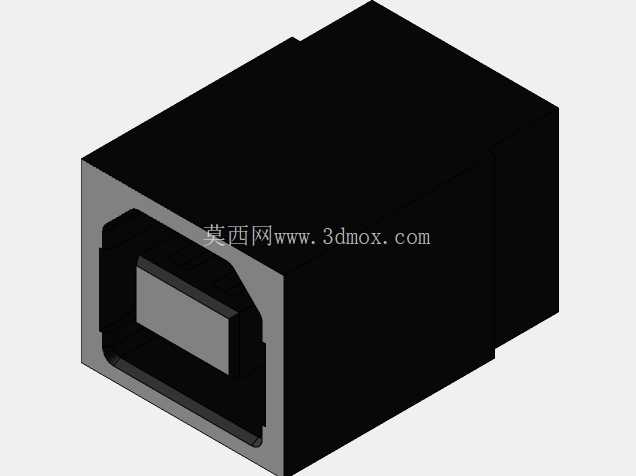

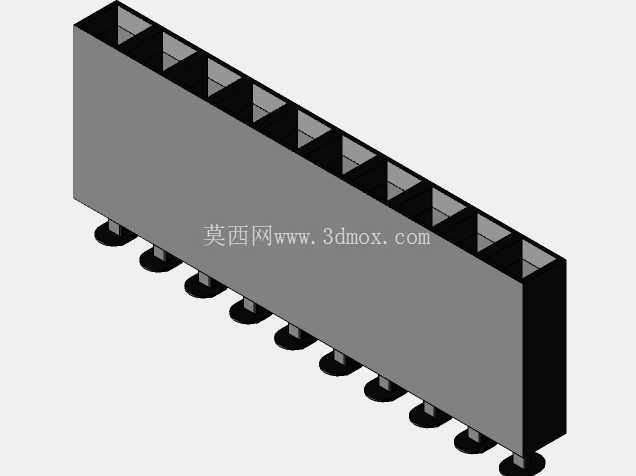

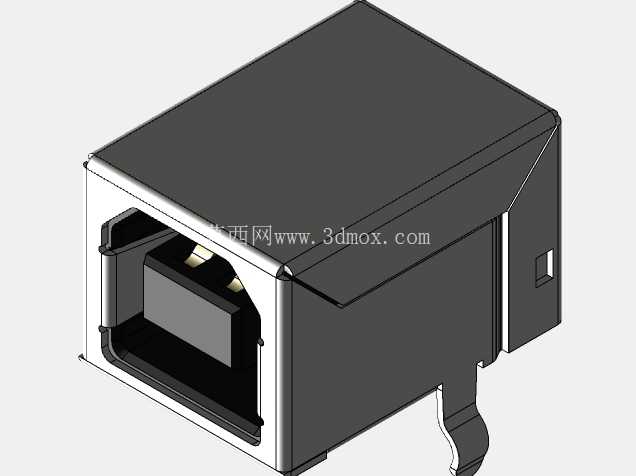

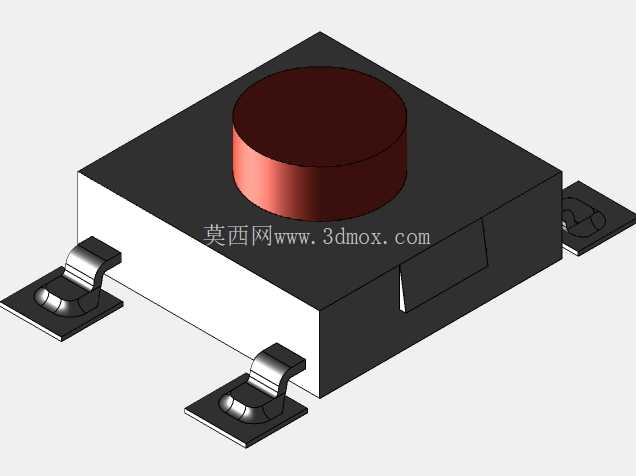

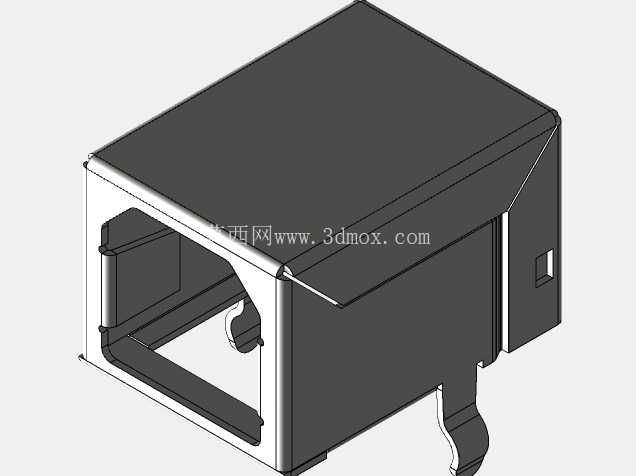

从结构细节来看,外壳在USB接口、电源接口的位置做了导向倒角,插拔数据线、电源插头时不会被外壳边缘卡住,接口周围的加强筋可以避免多次插拔插头造成外壳开口处开裂;复位按键位置的开孔深度做了精准控制,既不会因为外壳壁厚导致按键按不到位,也不会因为开孔过深造成按键被意外触发。排针开口的宽度经过反复调整,既保证排针可以完全露出方便插接杜邦线,又能在插接杜邦线时通过外壳边缘分担部分侧向力,避免频繁插拔杜邦线造成排针开焊、电路板基材被撬坏的问题。
不同于市面上很多追求外观花哨的3D打印外壳,这款外壳的设计完全从工程实用角度出发,所有结构细节都服务于实际使用中的痛点解决:无紧固件结构解决了频繁拆装的效率问题,精准的开口避让保证了所有板载功能都可以正常使用,均匀的壁厚设计既适合3D打印快速制作,也适合小规模注塑量产,壁厚均匀性可以有效避免注塑生产时的缩痕、变形问题,不管是创客自行打印使用,还是小批量生产配套给开发板套装使用,都具备很好的实用性。在实际装配测试中,标准Arduino Uno板卡入外壳后,倒置、轻微晃动都不会出现电路板脱落的情况,需要拆开时只需要用手指轻轻掰开侧壁的卡扣位就可以取出电路板,整个拆装过程不超过三秒,完全满足快速调试的使用需求。
