盖瑞特GTX3582R涡轮增压器结构设计

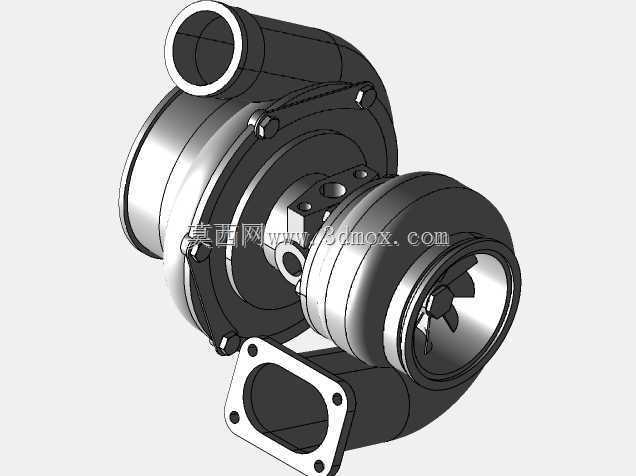

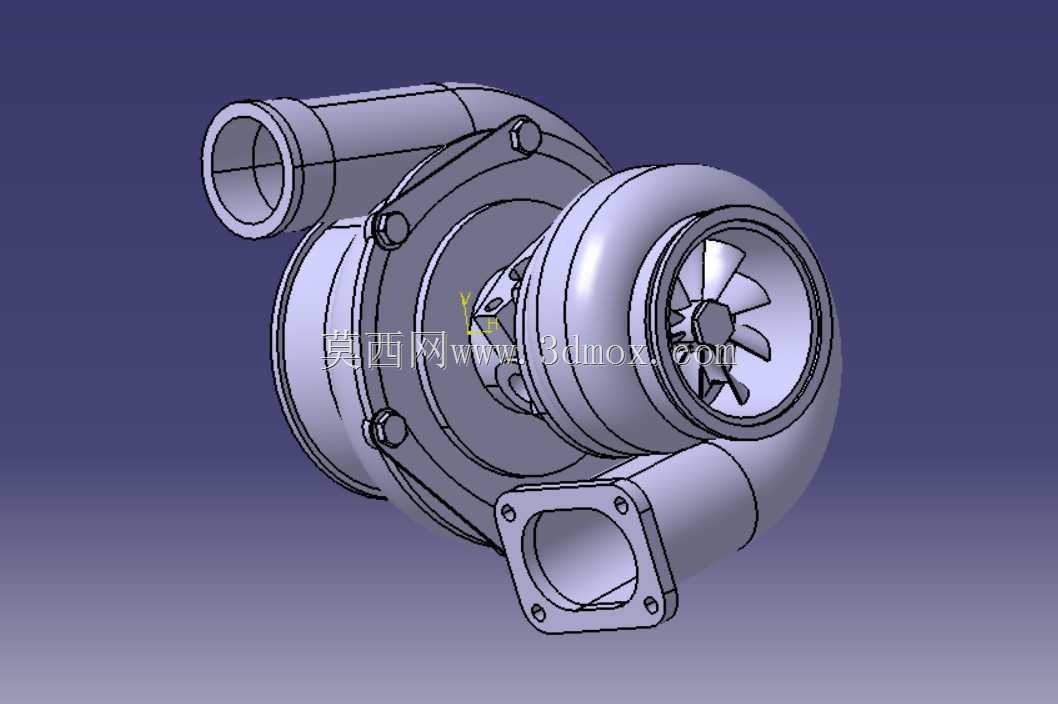

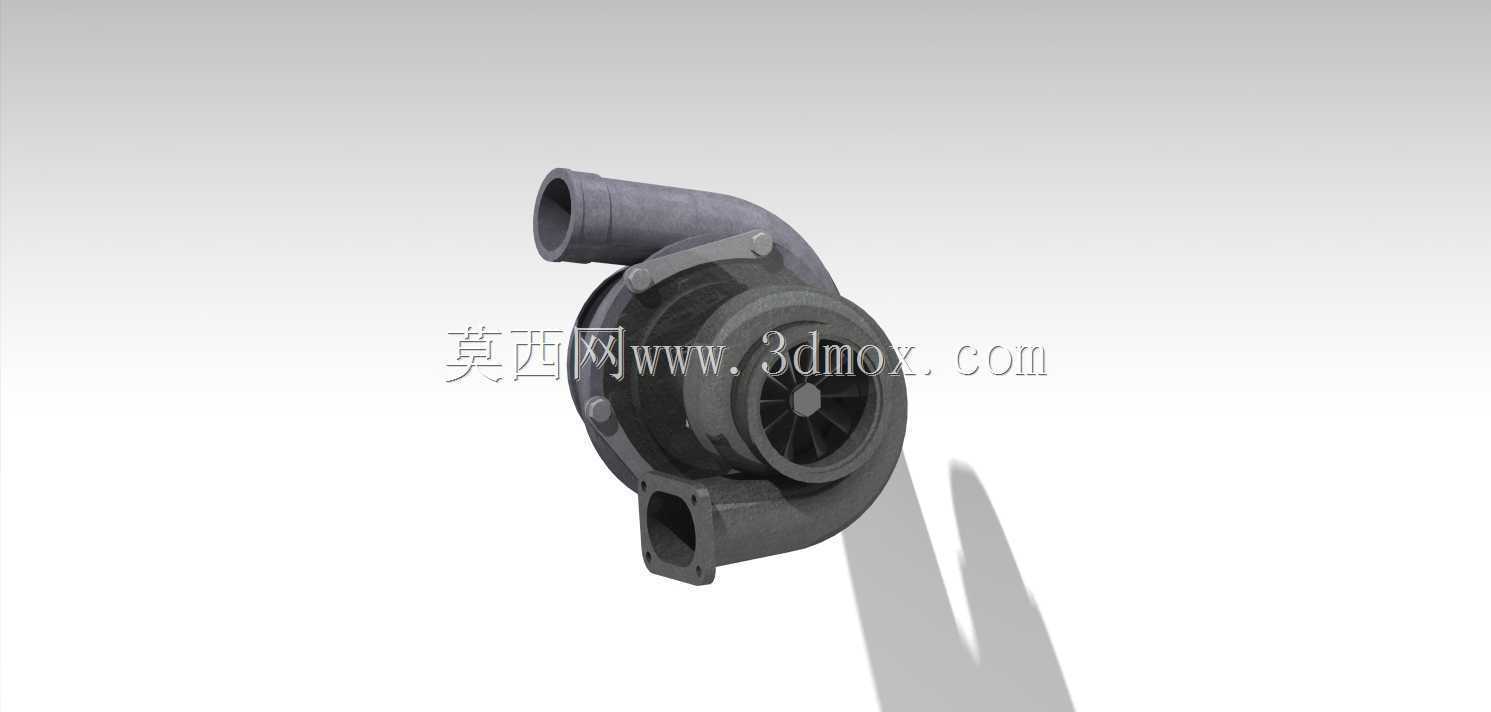

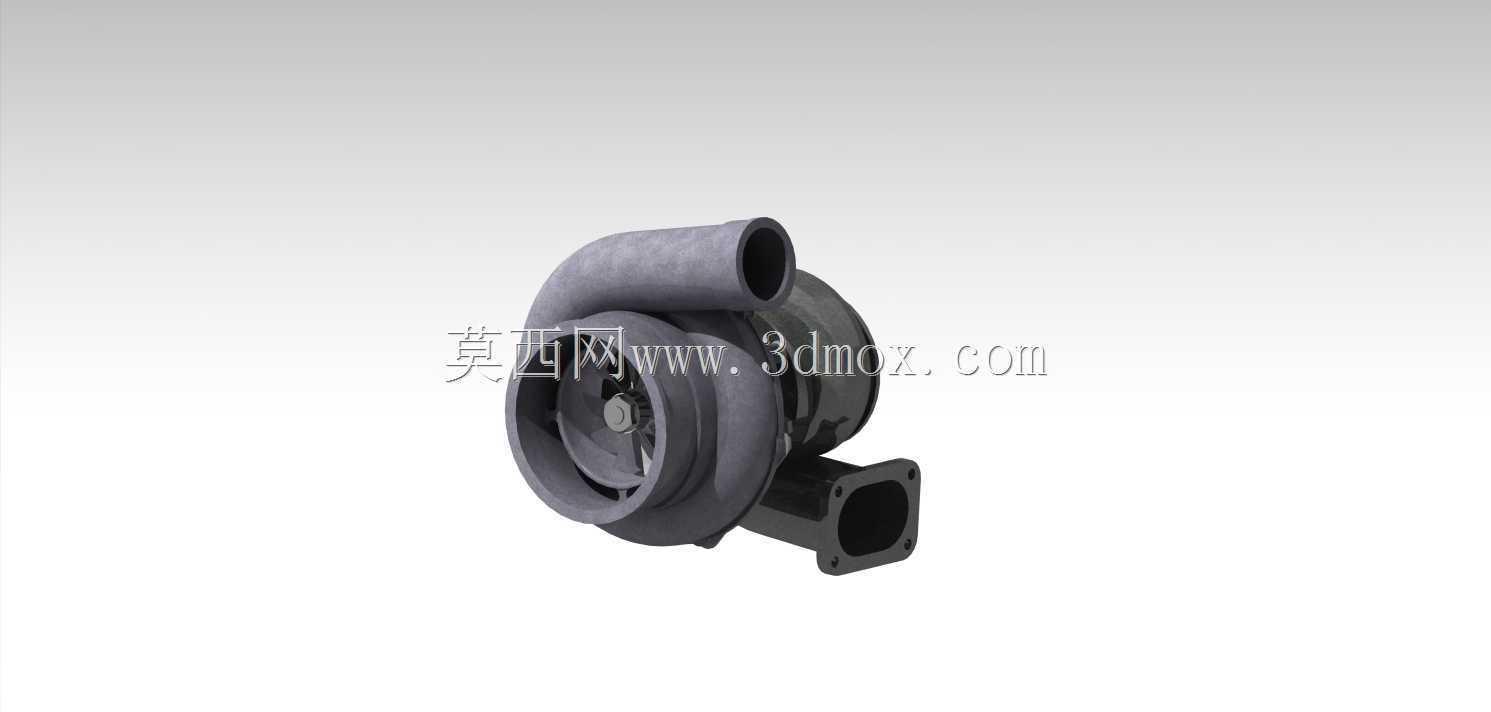

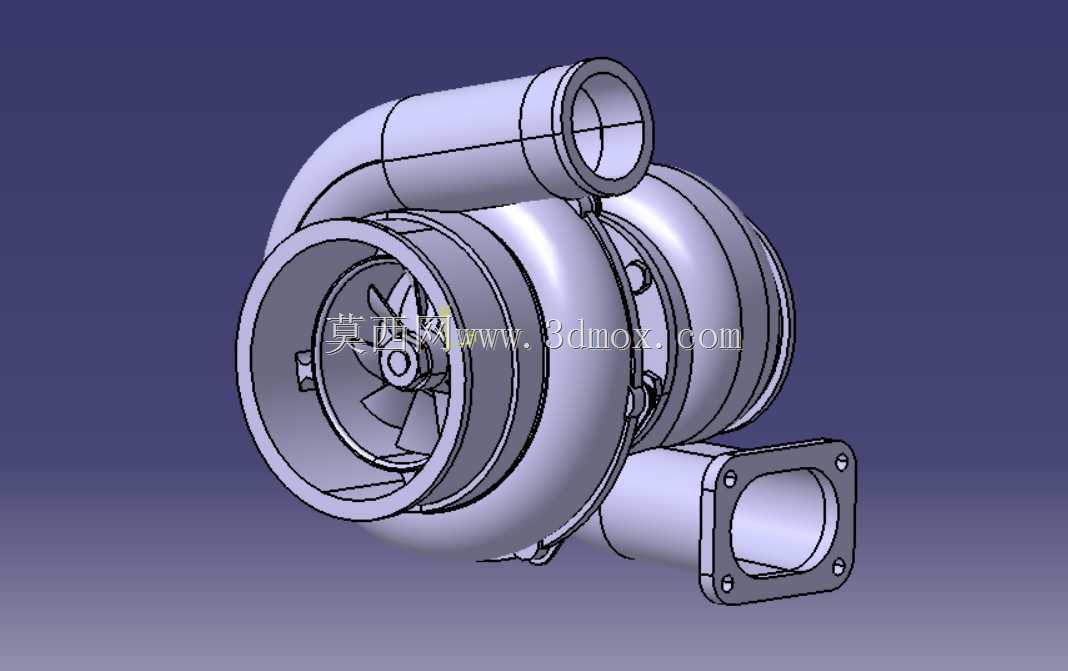

　　这套盖瑞特GTX3582R GenII涡轮增压器三维结构，是面向高性能内燃机进气增压场景完成的全零件拆解建模，覆盖压气机壳、涡轮壳、中间体、转子轴系、压叶轮、涡轮叶轮、密封环、浮动轴承、止推组件、紧固件与旁通执行接口等全部核心部件，所有配合面、流道轮廓、安装法兰与螺栓孔位均按照实机测绘与原厂装配逻辑还原，可直接用于动力总成匹配教学、改装方案校核、增压器结构拆解演示以及周边管路支架的协同设计。

　　从实际装车用途来看，该型号大流量滚珠轴承涡轮增压器多用于2.0T至3.5L排量的高性能汽油发动机，覆盖赛道改装车、越野拉力车辆、高性能街车以及小批量试制动力单元，核心作用是利用发动机排出的高温废气驱动涡轮端叶轮，同轴带动压气机端叶轮压缩新鲜进气，大幅提升气缸充气效率，在不增加发动机本体排量的前提下将峰值功率与扭矩输出提升40%至80%，同时兼顾高转速区间的持续增压稳定性。建模过程中优先还原了GenII版本的双侧流道优化特征：压气机壳采用大角度扩压流道与前倾式压叶轮匹配，降低高增压工况下的进气喘振边界；涡轮壳采用双通道废气入口设计，分隔点火顺序相邻气缸的排气脉冲，减少排气干涉，提升低转速废气能量利用率，缓解大尺寸涡轮常见的低转迟滞问题。

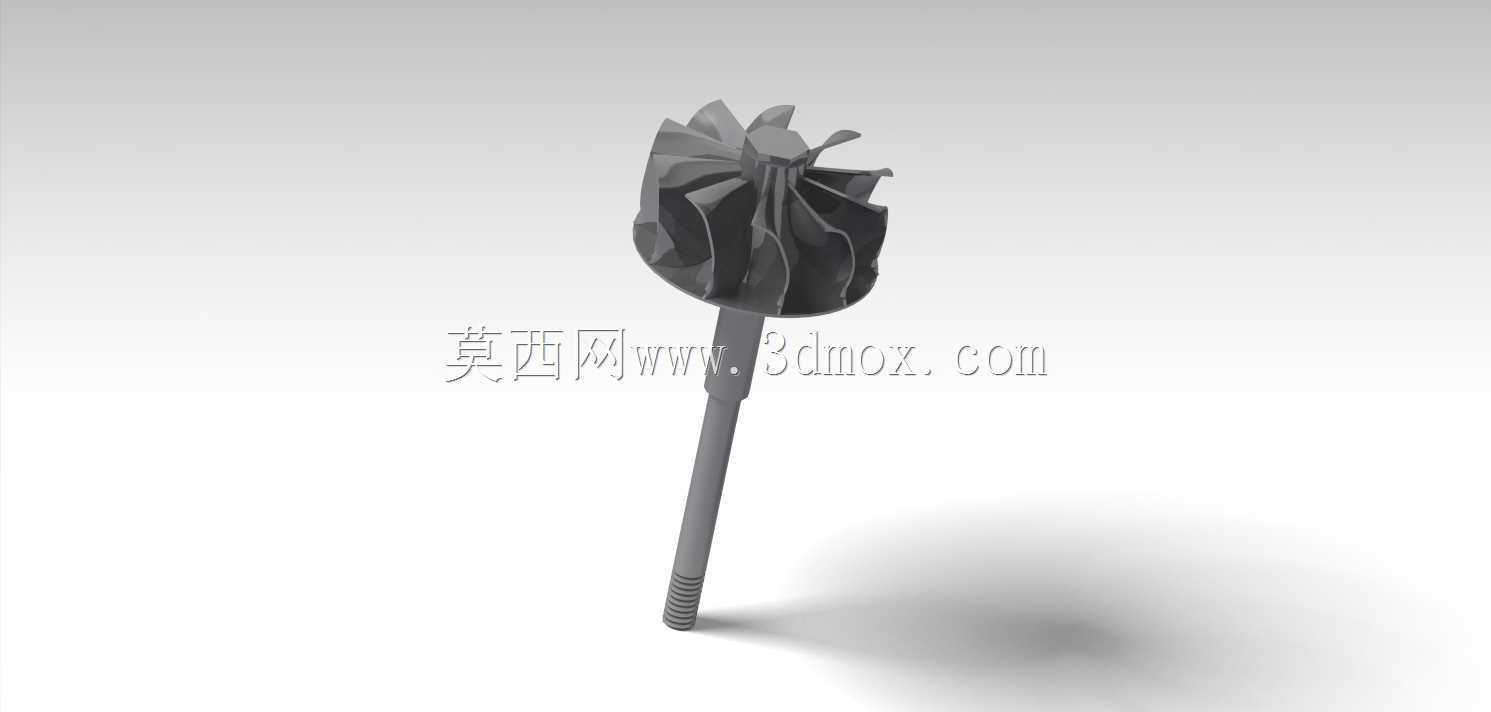

　　结构设计层面，转子轴系是整个增压器的核心，模型完整还原了细长传动轴两端分别焊接压叶轮与涡轮叶轮的同轴布局，中间体内部设置双浮动轴承与止推轴承位，轴系表面预留密封环槽，分别阻断压气机端增压空气泄漏与涡轮端高温机油、废气窜入润滑腔；中间体侧壁布置机油进油孔与回油法兰，进油通道沿轴承座斜向贯通，保证发动机主油道压力机油直接喷射到轴承间隙形成油膜，底部大口径回油口依靠重力回流至油底壳，避免回油背压过高造成机油窜入进气道。涡轮端壳体采用耐高温铸铁材质对应的壁厚特征，涡壳流道表面做圆滑过渡，避免废气急转弯造成的能量损失；压气机壳采用铝合金压铸对应的薄壁壳体结构，出口法兰与入口喇叭口均保留标准连接尺寸，方便匹配中冷器管路与空气滤清器总成。

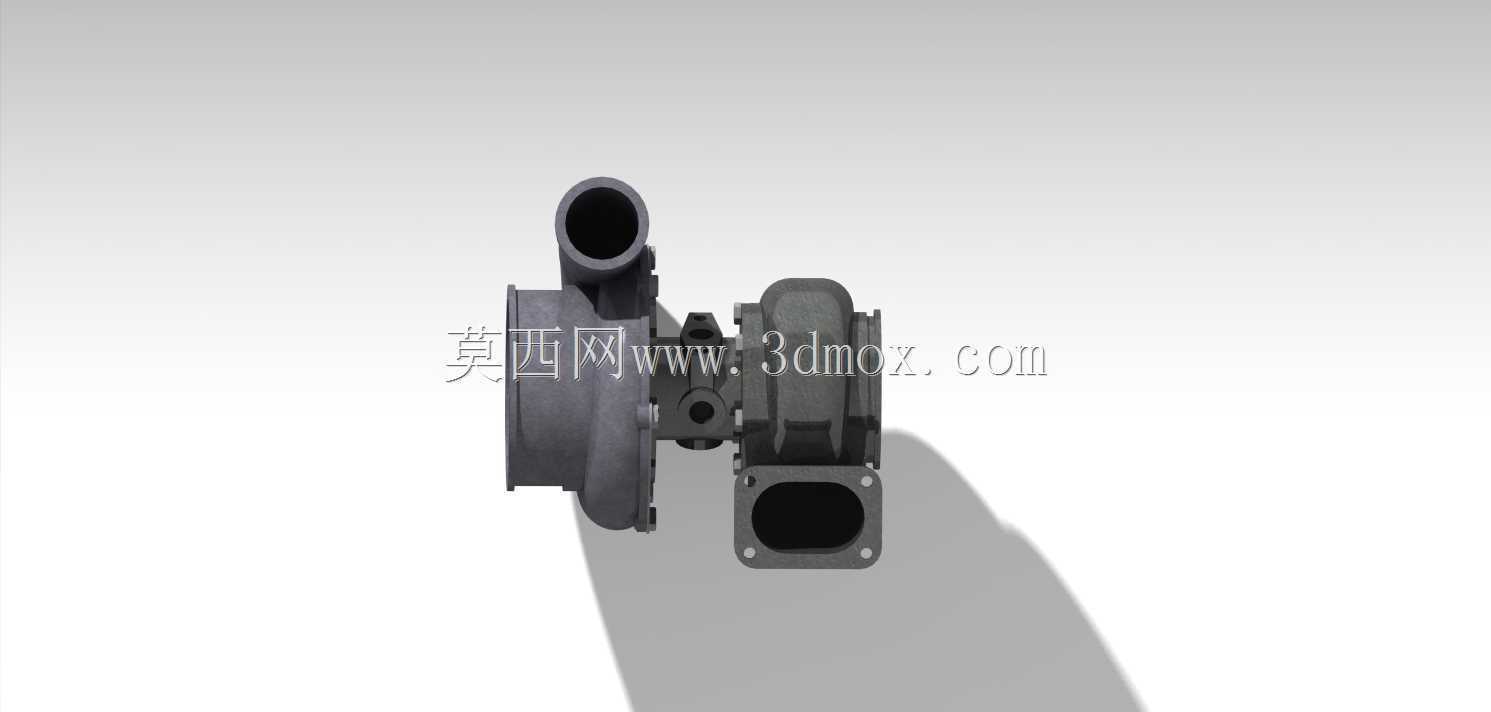

　　安装边界方面，模型严格还原了涡轮壳入口的方形排气对接法兰、四个螺栓孔的孔距与定位凸台，可直接对接发动机排气歧管出口；压气机壳出口为圆形橡胶管对接接口，预留喉箍安装位；中间体上的机油进油孔为标准螺纹接口，回油法兰采用平面密封结构，周边预留螺栓固定孔；增压器整体的支撑脚位集成在涡轮壳与中间体侧面，安装时需保证转子轴系处于水平姿态，回油口垂直向下，回油管路坡度不小于30度，避免机油在中间体内部积存。外形轮廓上，压气机壳与涡轮壳分别向转子轴两侧延伸，最大外轮廓直径对应压气机壳蜗壳尺寸，轴向总长度覆盖两端法兰接口，周边预留的隔热罩安装位、旁通阀执行器拉杆固定点均完整建模，在做发动机舱布置时可直接校核与防火墙、纵梁、散热管路的间隙，高温涡轮侧需预留至少20毫米的隔热间隙，压气机侧需预留中冷管弯折半径空间。

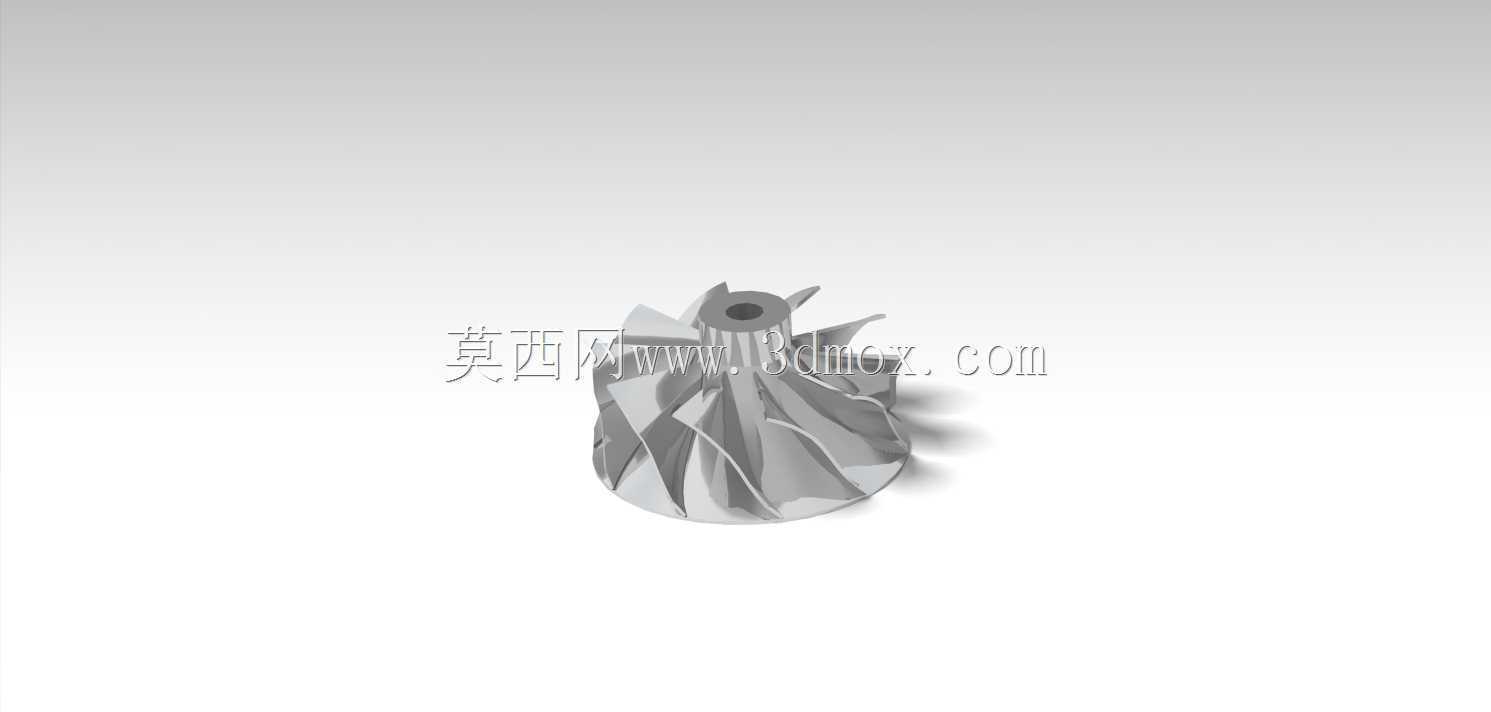

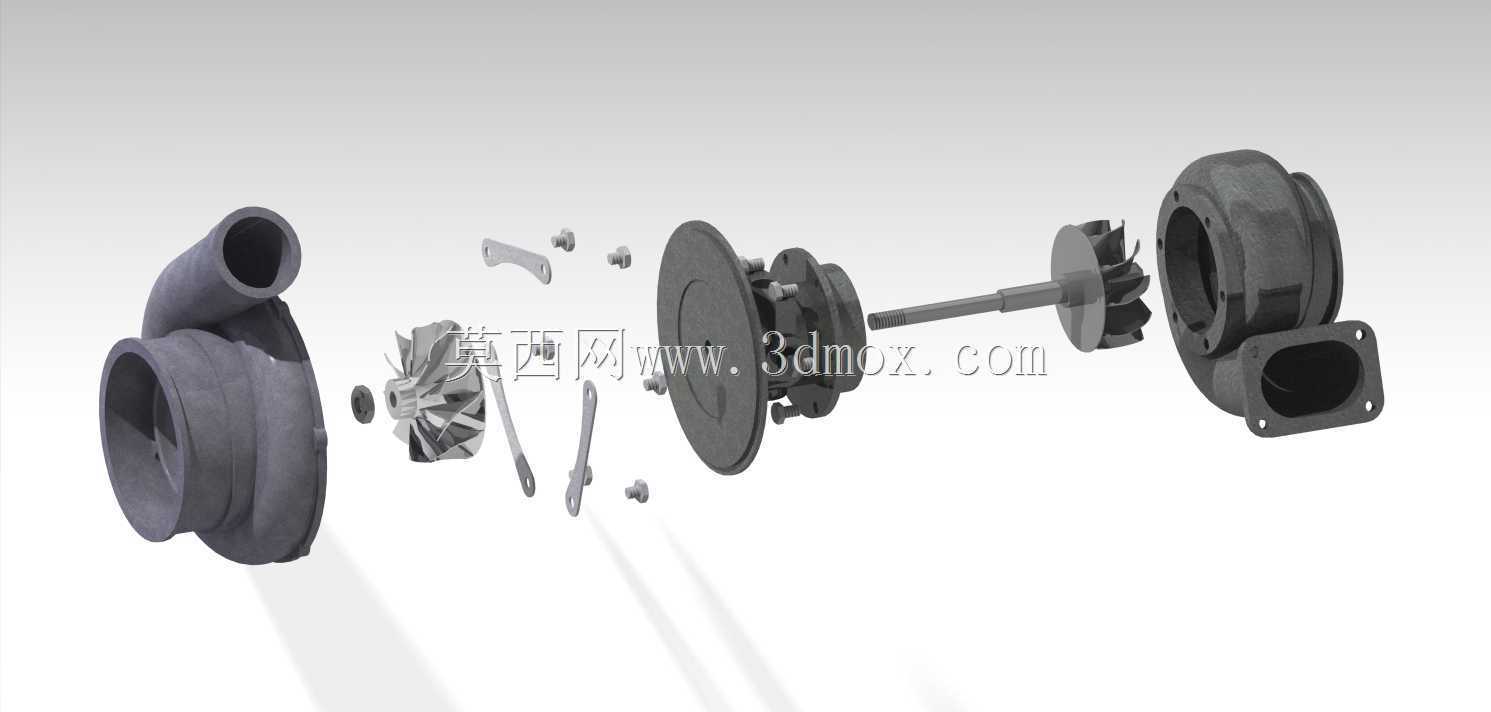

　　拆解视图的排布也完全按照实际装配顺序展开：从左侧压气机壳依次取出压叶轮、锁紧螺母、止推片、密封环、浮动轴承，再抽出中间转子轴，右侧依次拆分涡轮端密封组件、涡轮壳与紧固件，每个小零件的倒角、卡槽、配合公差带都做了几何还原，从业者可以直接通过模型理解增压器的动平衡逻辑——转子组件在装配前必须完成整体动平衡校正，两端叶轮的同轴度跳动需控制在极小范围内，避免十几万转的工作转速下出现轴系振荡、轴承烧蚀。流道设计上，压叶轮采用后弯式叶片布局，兼顾高流量效率与高压比范围；涡轮叶轮采用混流式结构，相比传统径流式涡轮降低废气流动阻力，提升废气能量转换效率。这套模型没有做多余的外观简化，所有影响装配、干涉校核、性能分析的结构都完整保留，既可以作为内燃机增压系统课程的具象教学载体，也能帮助改装工程师在方案阶段确认增压器安装点位、管路走向与润滑回路布置，提前规避实车装配中常见的法兰错位、回油不畅、隔热间隙不足等工程问题。
