车载燃油储油箱体曲面结构设计

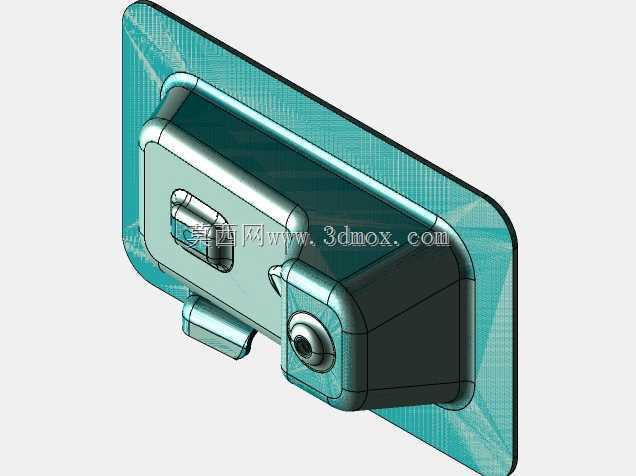

　　车载燃油储油部件在整车布置中需要同时兼顾储油容积、周边硬点避让、安装贴合面匹配以及油路接口的装配可达性，该曲面箱体的结构搭建围绕乘用车底盘侧围或车身钣金内侧的安装空间展开，主体采用随形包覆的曲面造型，避免规则方箱在有限布置空间内出现棱角与周边钣金、线束、悬架运动件发生干涉的问题。从结构形态来看，箱体主腔采用大圆角过渡的异形腔体设计，所有转角位置均保留连续曲面，一方面减少冲压或滚塑成型过程中应力集中导致的开裂风险，另一方面在车辆行驶振动工况下，腔体内燃油晃动的冲击载荷可以沿曲面均匀分散，避免局部直角位置长期承受交变载荷出现疲劳破损。箱体贴合安装侧设置了大面积随形安装基面，基面轮廓与车身安装钣金的曲面曲率完全匹配，

　　安装时无需额外加装厚调整垫片即可保证贴合面密封均匀，周边预留的安装边可通过螺栓或者扎带固定在车身预设安装点上，安装边界的外轮廓尺寸严格控制在周边运动件的极限运动包络之外，转向节跳动、悬架摆臂摆动、传动轴轴向窜动的极限位置均与箱体外壁保留足够安全间隙。箱体外侧集成了两组功能接口，一处为侧向布置的油路接驳端口，端口根部做了加厚凸台结构，凸台周边采用圆角与箱体主体顺滑衔接，避免油管接头装配拧紧时局部应力过大造成箱体壁变形，端口的轴向朝向预留了足够的扳手操作空间，整车装配工位上工人可以直接使用标准扭力扳手完成接头锁紧，不需要额外定制异形工装。另一处凸起的集成腔体为燃油泵或者油位传感器的安装预留位，腔体开口朝向维修可达性更好的车身外侧，

　　后期售后维护时不需要将整个油箱从车身上拆解，仅拆除周边护板即可完成传感器更换或者油泵检修，大幅降低后期维保的作业难度。设计过程中首先依据整车总布置给出的可用空间点云，反向拟合出箱体的最大外轮廓，再在轮廓内部梳理储油腔的有效容积，保证车辆在上下坡、急加速、急减速等倾斜工况下，油泵吸油口始终能够浸没在燃油液面以下，避免出现吸空断油的问题。箱体表面的加强筋布局没有采用突兀的外凸式筋条，而是顺着曲面的曲率走向做浅凹陷式加强，在不增加外部轮廓尺寸、不占用周边装配空间的前提下提升箱体整体刚性，抑制燃油晃动时箱体壁面的大幅振动，降低行车过程中油箱异响的产生概率。安装基面的边缘做了翻边处理，翻边高度控制在合理范围内，既可以提升安装边的抗弯强度，

　　也能够作为密封胶条的限位槽，装配时密封胶条不会因箱体压紧出现移位滑脱。各个接口的连接位置都预留了标准管夹的安装空间，油管走向可以沿着箱体侧壁预设的卡扣位排布，避免油管与周边金属锐边长期摩擦出现破损。针对整车碰撞安全要求，箱体的最外凸位置距离车身外侧覆盖件保留了足够的溃缩缓冲距离，低速挤压工况下外力先被周边钣金吸能结构吸收，不会直接作用在燃油箱主体上，降低燃油泄漏的安全风险。腔体内部的拐角位置做了导流斜面设计，车辆倾斜时燃油可以顺着斜面快速回流到吸油腔所在的低位区域，避免局部位置存油无法被油泵抽取，提升燃油的实际可用率。整个结构的曲面连续性控制在较高公差范围内，分型线位置避开了安装密封面和接口装配面，保证成型后合模痕迹不会影响密封性能，所有壁厚在曲面过渡区域保持均匀，不会出现局部壁厚突变导致成型后缩孔、变形的缺陷。
