盘式制动器浮动制动卡钳结构

　　这套卡钳结构面向盘式制动系统的核心执行环节，建模时没有把它当成孤立零件处理，而是围绕制动盘两侧摩擦片的夹持动作、活塞推力传递路径以及安装边界来组织几何关系。实际装车场景中，卡钳跨置在随车轮同步旋转的制动盘外缘，驾驶员施加的制动需求经液压回路转化为活塞轴向推力，先推动内侧摩擦片贴向制动盘，再借助卡钳本体的浮动滑移特性让外侧摩擦片同步压紧，两侧摩擦面共同产生摩擦力矩，抵消车轮转动惯量，使车辆减速或保持静止。

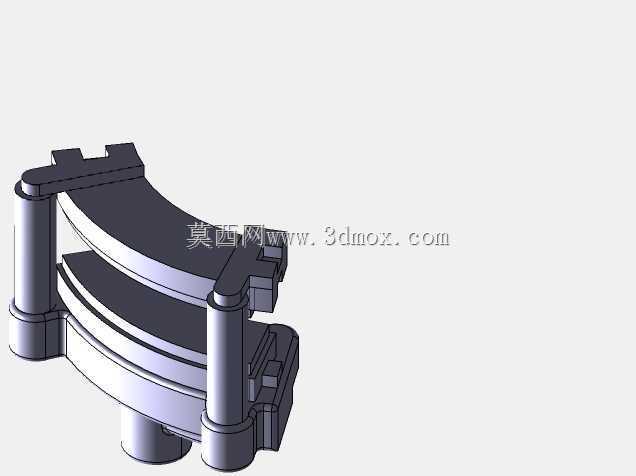

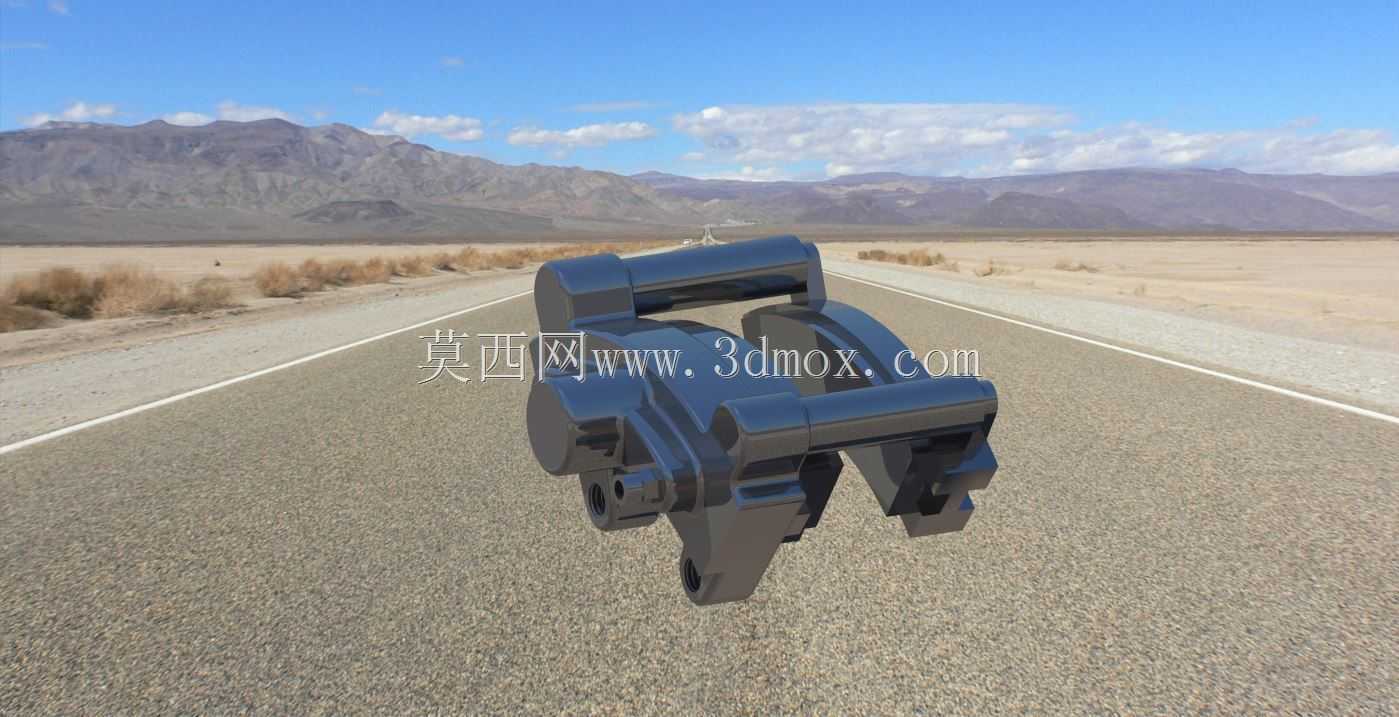

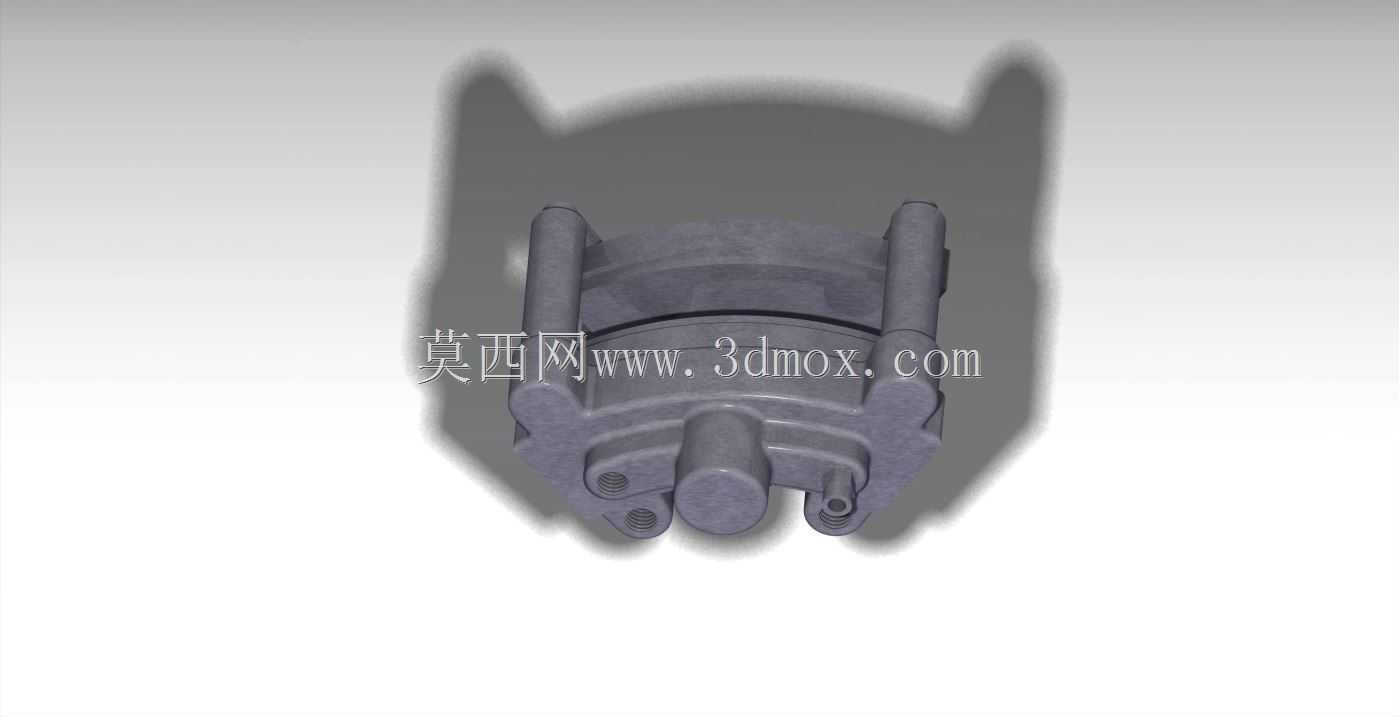

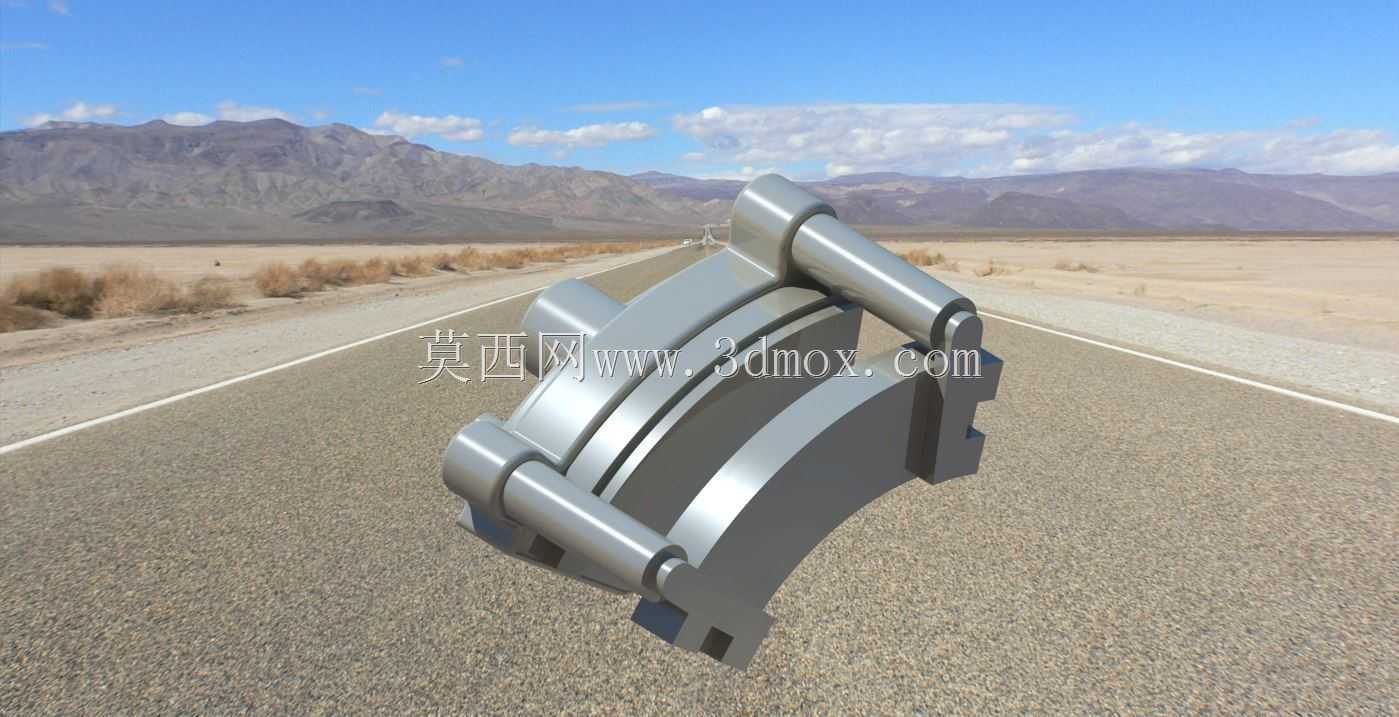

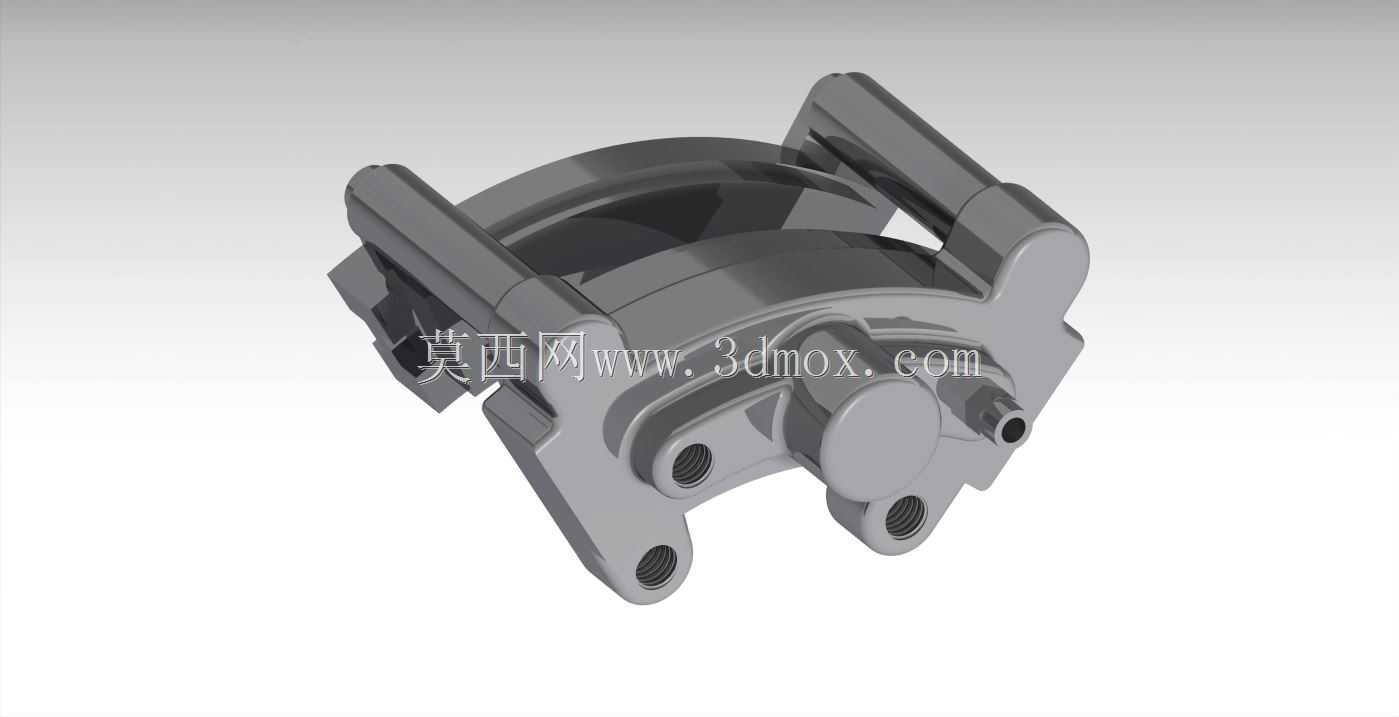

　　从结构组成看，模型保留了卡钳钳体、两侧导向销、活塞容纳腔以及摩擦片安装空间的主要特征。钳体采用跨骑式轮廓，中部留出制动盘通过的开口，开口宽度需要覆盖制动盘厚度、摩擦片总厚度以及正常磨损后的补偿间隙；两侧圆柱导向销平行布置，既承担浮动卡钳沿轴向滑移的导向功能，也要承受制动过程中摩擦片传递来的切向反力，因此销孔同轴度、销与衬套配合段长度在建模时都需要明确表达。

　　设计思路上，卡钳不能只满足“夹住制动盘”这一动作。摩擦片在高压下滑行会产生热量，钳体靠近制动盘的区域需要预留热膨胀余量，避免高温后摩擦片与盘体发生拖磨；活塞腔与摩擦片背板之间的推力作用面应尽量对中，减少偏载导致的摩擦片局部磨损。导向销位置决定卡钳回位是否平顺，若销轴线与制动盘法线方向存在明显夹角，制动解除后摩擦片不能均匀脱离，会带来行驶阻力上升和异常磨损。

　　外形尺寸方面，这类卡钳的径向高度受轮辋内部空间限制，轴向厚度则取决于制动盘直径、摩擦片曲率和活塞行程。建模时需要把卡钳外轮廓与车轮、转向节、轮毂轴承的相对位置一并校核：卡钳最外点不能与轮辐干涉，钳体背部的安装面要与转向节支架贴合，安装螺栓孔位需对应支架定位面。对于浮动式结构，还要在卡钳与支架之间保留轴向滑动距离，该距离既要覆盖新摩擦片到磨损极限的厚度变化，也要容纳制动盘端面跳动带来的微小位移。

　　工程应用中，卡钳的受力闭环很清晰：摩擦片受到的制动扭矩通过卡钳或支架传到转向节，再由悬架系统传递至车身；液压推力作用在活塞底部，反作用力由钳体承受并转化为对外侧摩擦片的夹紧力。模型中圆弧状钳体梁连接两侧受力点，其截面厚度和过渡圆角直接影响刚度，刚度过低会让夹持时钳体开口扩张，表现为踏板行程变长、制动响应滞后。

　　在三维结构表达上，摩擦片与制动盘之间应保留设计间隙，导向销端部、钳体安装耳和活塞腔边界都需要可测量。对于结构设计人员，该模型可用于检查卡钳包络、拆装空间和制动盘匹配关系；对于设备选型人员，可据此判断卡钳在不同轮端空间中的布置可行性；对于建模学习者，则能通过实体特征理解浮动卡钳如何用较少的活塞实现双侧夹紧，以及制动力从液压输入到轮端摩擦输出的完整传递过程。
