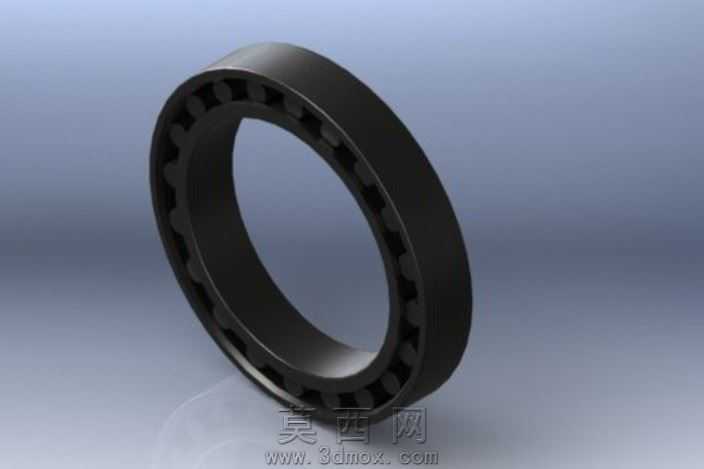

工业通用滚动轴承三维结构设计

本作品为工业常用滚动轴承的三维参数化建模成果，建模过程严格遵循滚动轴承的通用设计规范，完整还原了实体轴承的内外圈、滚动体、保持架等核心结构，各部件尺寸比例符合行业通用标准，可直接用于机械装配场景的虚拟演示、结构校核与教学演示。建模阶段采用全参数化驱动的设计思路，对轴承的内径、外径、宽度、滚动体直径、滚动体数量等核心参数进行关联约束，方便后续根据不同工况需求快速调整尺寸规格，无需重新绘制基础结构。模型构建过程中，首先绘制内外圈的旋转截面草图，通过旋转凸台命令生成内外圈基体，之后对内外圈的滚道位置进行精确切削，保证滚道曲率与滚动体完全贴合，满足滚动摩擦的运动学要求；保持架部分采用圆周阵列的方式完成兜孔结构设计，确保每个兜孔可以稳定限位单个滚动体，避免滚动体在运转过程中出现相互摩擦、脱落的问题。材质与渲染阶段，针对轴承的工业应用属性，为内外圈与滚动体赋予高碳铬轴承钢材质，调整材质的金属粗糙度、反射率参数，还原淬硬轴承钢表面细腻的哑光金属质感，保持架部分根据常用工艺赋予冲压钢或工程塑料材质选项，渲染时采用柔和的工业摄影布光方案，突出轴承的环形轮廓与结构细节，清晰展现各部件的装配关系与结构特征。整体模型结构完整无冗余特征，装配关系符合实际轴承的装配逻辑，无干涉错位问题，既可以用于机械设计课程的结构原理讲解，也可以导入各类机械装配体中作为标准零部件使用，帮助设计者快速完成整机的虚拟装配与运动仿真，验证传动系统的布局合理性。
