交流稳压设备用折弯式铰链连接支架

　　这款折弯成型的铰链支架，是交流稳压供电设备内部用于铰接活动检修门、翻转护罩的核心承力连接件，在车间配电稳压柜、工业交流稳压器、厂区供电调压设备的日常运维场景中承担着活动部件开合限位、载荷传递的关键作用。日常设备运维时，运维人员需要频繁开启稳压器的侧部护罩来检查内部调压绕组、碳刷传动组件、稳压控制板的运行状态，这类支架就安装在护罩与柜体主体的铰接位置，替代普通合页实现护罩的平顺翻转，同时依托自身异形折弯的结构形态，适配稳压器内部紧凑的安装空间，避免护罩开合过程中与周边布线槽、功率元件发生运动干涉。

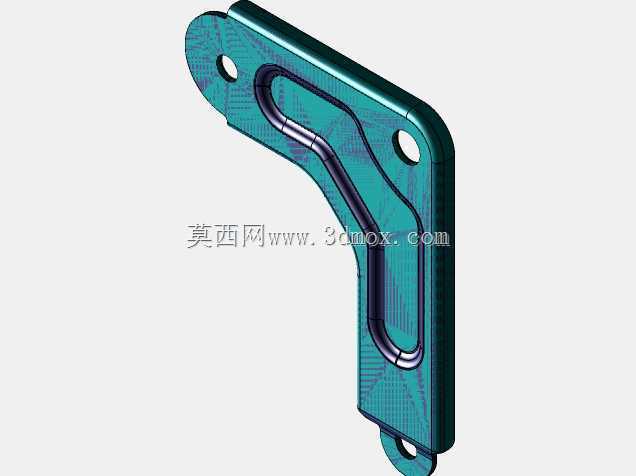

　　从结构设计思路来看，这款支架没有采用常规平直合页的对称造型，而是顺着稳压器侧舱的折弯轮廓做了L型异形延伸，整体采用等厚钣金冲压后折弯成型，支架板面预留的三个安装孔分别对应三个固定点位：上端两个孔用于和柜体侧梁的预装螺柱对位锁附，下端伸出的小孔位用于和活动护罩的铰接轴配合，三点位的布局既分散了护罩开合时的剪切载荷，也让支架安装后不会出现单点受力翘曲的问题。板面中部压合的连续加强筋沿着支架的受力走向布置，从上端铰接位一直延伸到下端连接点，不需要额外增加板厚就可以大幅提升支架的抗扭刚度，护罩反复开合上万次也不会出现板面变形、铰接位松旷的问题。

　　实际安装边界方面，这款支架的整体外轮廓完全贴合稳压器侧舱的折弯内壁，支架折弯后的立边高度和柜体钣金的折边高度保持一致，安装后支架整体藏在护罩内侧的预留间隙里，不会突出到设备外部影响外观，也不会侵占内部元件的安装空间。安装孔的孔位公差按照钣金件通用装配要求设计，孔边预留了足够的扳手操作空间，使用标准内六角螺栓就可以完成锁附，不需要定制特殊紧固件。支架的铰接位做了翻边处理，铰接轴穿入后接触面积更大，开合过程中磨损量更小，长期使用也不会出现轴孔间隙过大导致护罩下垂错位的问题。

　　在功能特性上，这款支架除了基础的铰接导向作用，还通过自身的异形轮廓给护罩开合做了硬限位，当护罩翻转到设定最大开启角度时，支架的折弯边会抵住柜体的限位凸台，不需要额外加装限位拉带就可以把护罩固定在运维操作需要的开启角度，运维人员双手腾出来检修元件时不需要额外扶持护罩。支架的表面做了磷化喷塑处理，和稳压器内部其他钣金件的防护等级保持一致，在车间多尘、偶尔有凝露的运行环境下也不会出现锈蚀卡滞的问题。建模过程中完整还原了钣金的折弯系数、加强筋的压型深度、安装孔的倒角细节，运动仿真阶段模拟了护罩从闭合到完全开启的全行程，确认所有运动路径上都没有和周边的接线端子、散热风道、功率模块发生干涉，装配时支架的定位基准和柜体钣金的定位基准完全重合，批量装配时不需要额外修磨就可以直接对位安装，能够很好适配中小功率交流稳压器的量产装配需求。
