交流稳压器钣金安装固定支架

　　交流稳压类设备在机柜、产线配电位、车间稳压工位以及小型电源柜内部，往往不能直接把铁芯、绕组和外壳受力点压在箱体底板上，需要通过中间过渡支架把整机重量、振动载荷和安装公差集中释放到预设的连接点位上。这个支架就是围绕这类安装边界展开的钣金承力件，主体采用薄板折弯成型，中部开出较大的圆形避让孔，周边分布多组螺栓过孔，既承担设备与安装基面之间的定位连接，也为接线、散热和相邻部件留出空间。

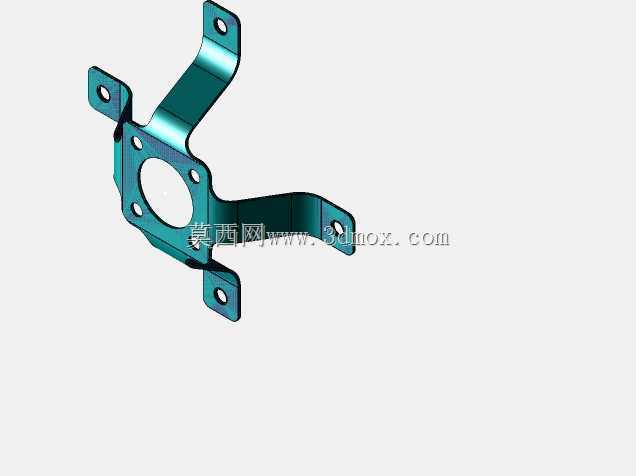

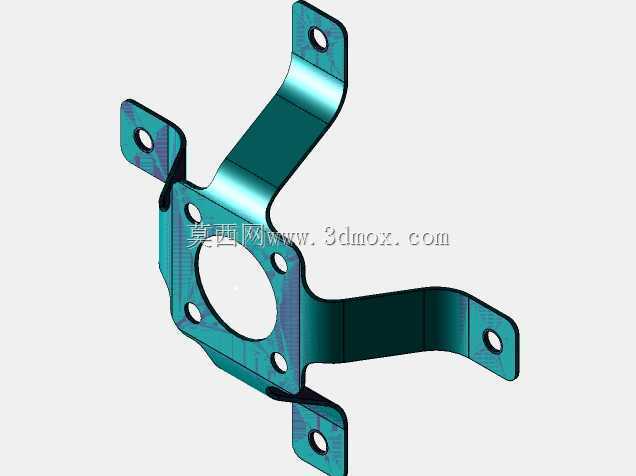

　　从结构布局看，支架并非简单平板，而是由中心安装区向多个方向伸出折弯支耳。中心区域孔位密集，用于贴合稳压器本体或其安装法兰，圆孔可避让柱体、轴套、凸台或紧固件头部；四周支耳向上、向下或侧向翻折，形成近似空间悬臂的支撑形态。这种布置的好处是，在不显著增加板厚的前提下，利用折弯棱线提高截面惯性矩，使薄板件在承受竖直重力和横向振动时不易发生翘曲。支耳末端的通孔对应机柜底板、横梁或设备壳体上的螺柱位置，装配时可先通过一侧孔位粗定位，再利用其余孔位补偿少量加工偏差。

　　实际使用中，这类支架常处在电源设备与外部结构之间的夹层位置。设备运行产生的微振动、运输过程中的冲击，以及检修时拆装外壳带来的附加载荷，都会通过连接点传递到支架上。因此支耳的折弯方向不是随意造型：向上翻起的耳片可以增强边缘刚度，减少螺栓压紧后板面凹陷；向外伸展的臂段扩大了支撑跨距，使被支撑设备的重心落在连接点围成的区域内，降低倾覆力矩；局部加宽的孔位带则能分散挤压应力，避免薄板在反复受力后出现孔边撕裂。

　　建模时需要重点处理折弯中性层、展开长度和孔位干涉三类问题。钣金件在折弯处存在圆角和回弹，若只按视觉外形搭建曲面，后续出展开图或激光切割下料时会出现尺寸偏差。中心圆孔与周边小孔的相对位置应优先依据装配基准建立，而不是单纯按外观拖拽；支耳上的孔径要区分过孔、沉孔和避让孔，过孔直径通常略大于螺栓规格，以便现场调节，但间隙也不能过大，否则定位能力下降。对于多臂非对称结构，还要检查每个支耳在折弯后是否与稳压器外壳、接线端子、接地片或机柜加强筋发生空间冲突。

　　外形边界方面，该支架的占用范围由中心贴合区、支臂展开长度和折弯高度共同决定。中心区域需要覆盖设备底部主要连接面，圆周边孔应落在实体材料带上，孔壁到外边缘和折弯线都要保留足够距离，防止冲压或折弯时变形。支臂长度决定安装跨距，跨距越大，支撑稳定性越好，但臂段自身的挠度也会增加，因此末端通过翻边和折弯形成局部加强。安装高度则受折弯立边控制，设计时既要让支架与设备底面保持可靠贴合，也要给底部线缆、绝缘垫或通风间隙留出余量。

　　从工艺角度看，该件适合采用激光切割或数控冲裁完成外形与孔系，再通过折弯机成型。多方向支耳意味着折弯顺序会影响成型可行性，若先折某些高位立边，后续支臂可能与刀具或模具干涉；合理顺序通常先完成主要定位面和影响展开的大折弯，再处理末端小翻边。板件表面可根据使用环境做镀层、喷涂或氧化处理，以提升耐锈蚀能力，但接地要求较高的配电场景中，配合面可能需要保留导电接触区域，不能被绝缘涂层完全覆盖。

　　在装配关系上，支架承担的是“转接”而不是“装饰”功能。它把稳压器本体上分布不规则、空间高度不一致的连接需求，转换为机柜侧容易加工和固定的标准孔位；同时通过折弯形态吸收不同平面的高度差，使螺栓受力尽量沿轴向传递。若设备后期需要维护，支架上的多开孔位也能支持拆装方向的选择，减少整体拆卸范围。对于结构设计人员来说，判断这类支架是否合理，不能只看外形是否贴合，还要看孔位是否落在刚度充足的区域、折弯线是否避开高应力区、支撑点是否包围重心，以及装配工具是否有足够操作空间。

　　在三维建模阶段，还应把螺栓、垫片、螺母或机柜螺柱按实际尺寸纳入装配检查。紧固件头部不能与折弯圆角干涉，垫片压紧面要完整落在板材上；靠近支臂边缘的孔位若压紧面不足，受振后容易产生松动。中心大孔周围的密集小孔则要兼顾密封、绝缘和接地等不同功能，某些孔可能用于定位销，某些孔仅用于穿线或减重，不能在工程图中一概按连接孔处理。

　　整体而言，该支架体现的是小型电源设备安装中典型的钣金承力思路：用薄板的多向折弯换取刚度，用分散支耳扩大支撑范围，用中心避让孔协调本体结构，用标准化孔系完成与机柜的连接。它的价值不在于复杂曲面，而在于在有限材料、有限高度和有限装配空间内，把定位、承重、减振、避让和工艺成型这些相互牵制的要求平衡到同一零件上。
