重型货叉吊具结构设计三维作品

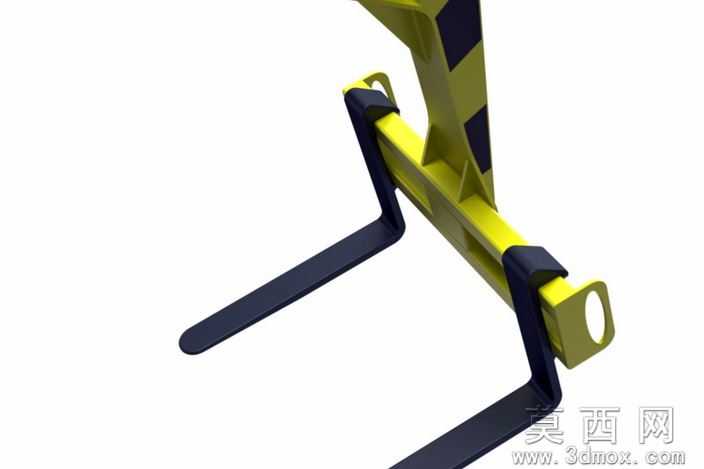

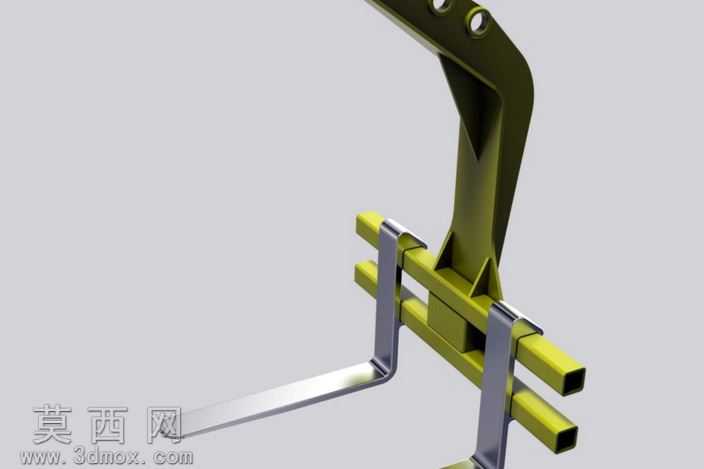

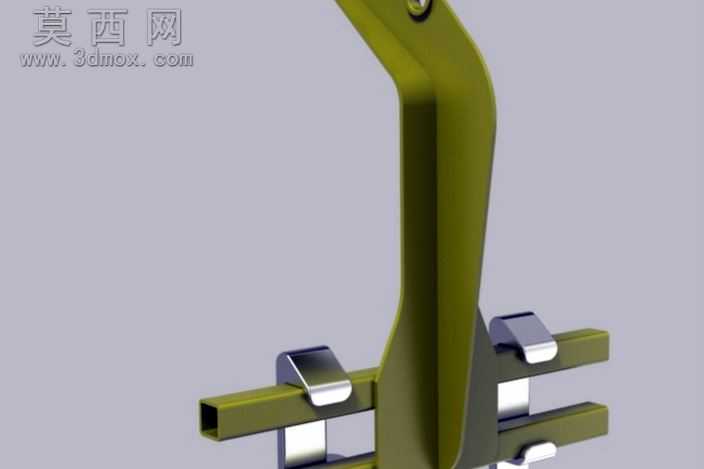

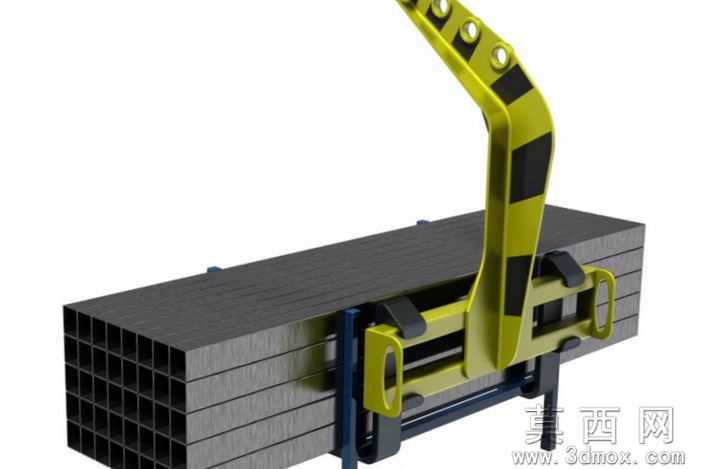

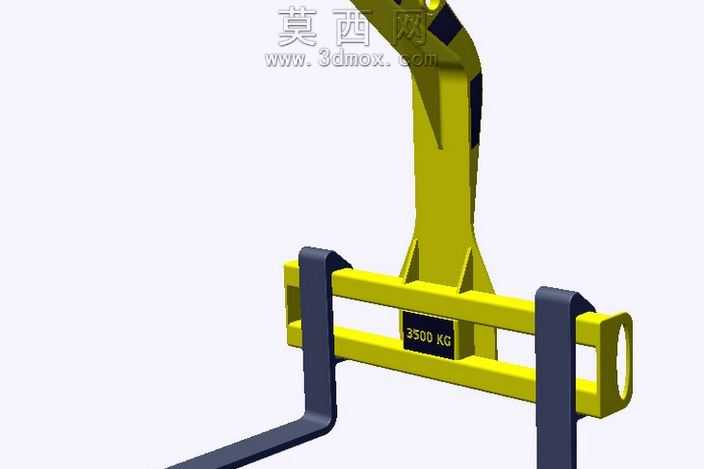

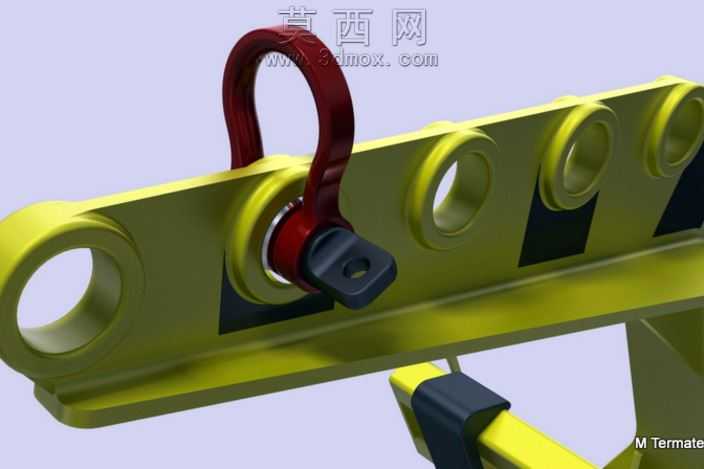

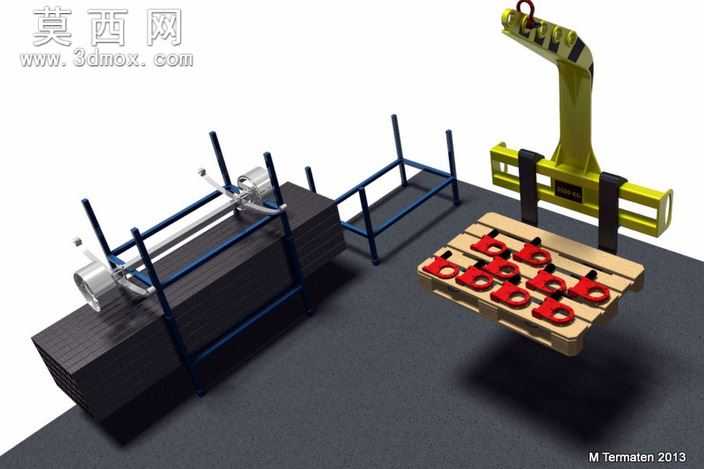

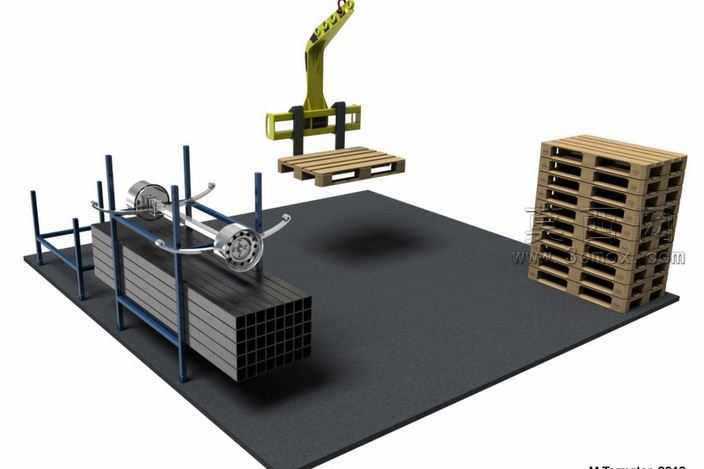

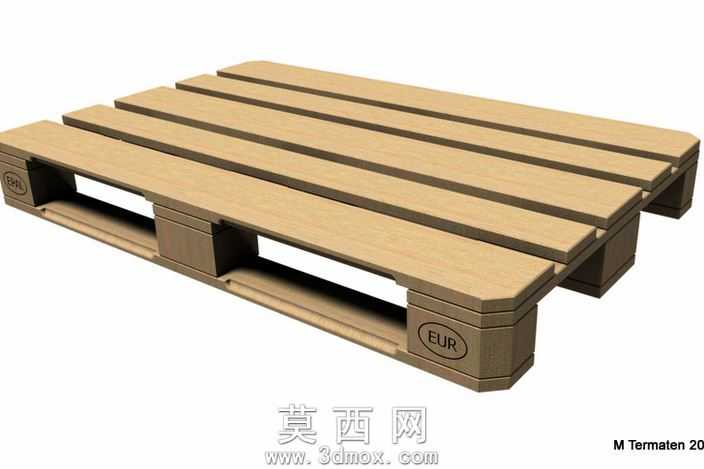

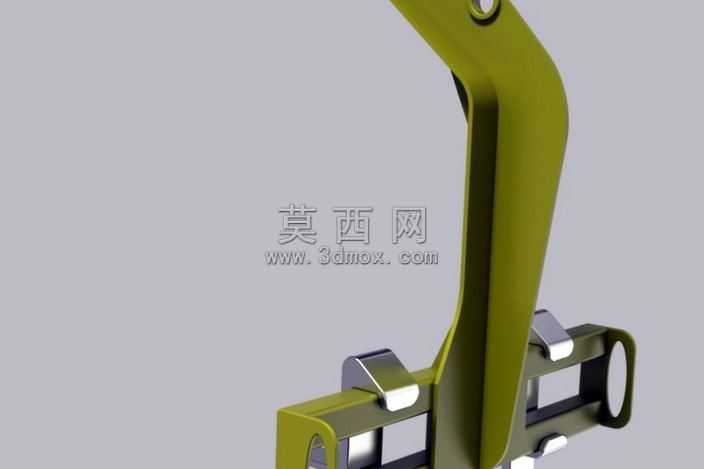

本作品为重型货叉吊具的三维建模设计，整体采用SolidWorks完成全参数化建模流程，建模过程中严格遵循机械设计的公差配合标准，对每一处装配结构都做了干涉检查，确保各活动部件的运动行程符合实际工况需求。模型主体结构分为夹持固定单元、承载连接单元、安全锁止单元三个核心部分，夹持单元采用双侧抱夹式结构，可适配标准方形截面的堆叠货叉，夹臂内侧设计有防滑耐磨衬垫结构，建模时通过曲面拉伸、切除命令完成衬垫的防滑纹理造型，同时对衬垫与夹臂的装配间隙做了精准设定，保证实际使用时衬垫可紧密贴合货叉表面避免滑脱。承载臂采用弯臂式受力结构，建模时通过放样、折弯命令还原了臂体的流线型受力造型，臂体表面的黄黑警示涂装通过外观贴图功能实现，材质设定上主体承载结构采用高强度合金结构钢材质，赋予金属磨砂的表面质感，防滑衬垫采用丁腈橡胶材质，还原橡胶的哑光磨砂质感，锁止手柄部分采用工程塑料材质，添加细微的表面颗粒纹理提升真实感。渲染阶段采用工作室光照环境，添加柔和的环境反射效果，对金属部件的高光、反射参数做了反复调试，既体现金属的坚硬质感，又避免过度反光造成的结构细节丢失。设计思路上充分考虑重型吊装的安全需求，整体结构做了受力优化，在保证承载强度的前提下尽可能减少冗余材料，各铰接位置都设计了润滑注油孔结构，锁止机构采用弹簧复位式设计，可在夹持到位后自动锁止，避免作业过程中意外脱开，同时手柄位置做了人机工程学优化，方便操作人员手动解锁操作。模型的每一处细节都参考了实际工业吊具的设计规范，从螺栓孔的位置、铰接轴的直径到加强筋的布置，都完全符合重型起重配件的设计标准，可直接用于后续的工程出图、有限元受力分析以及产品样机试制参考。
