内燃机气门传动摇臂精密结构

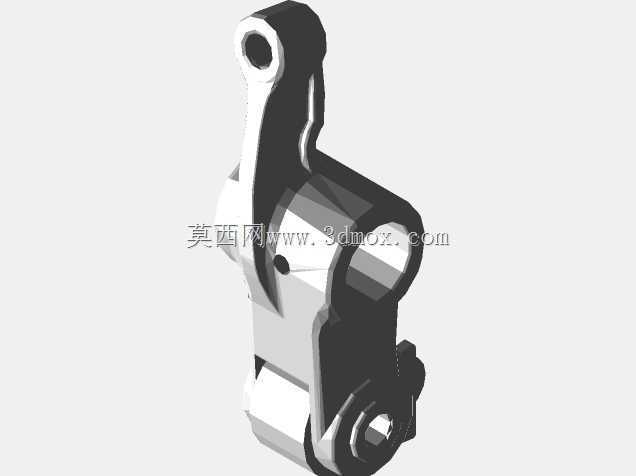

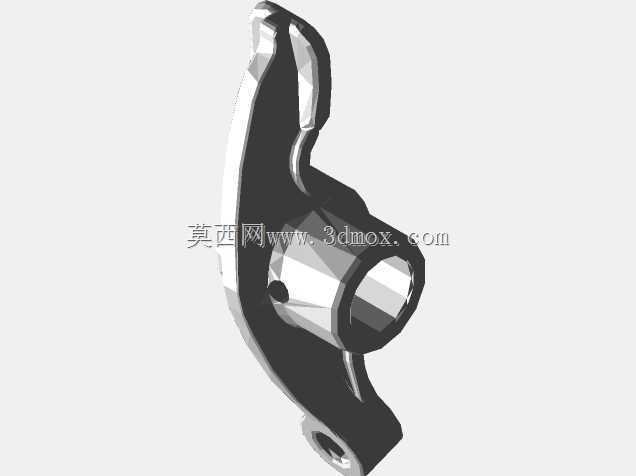

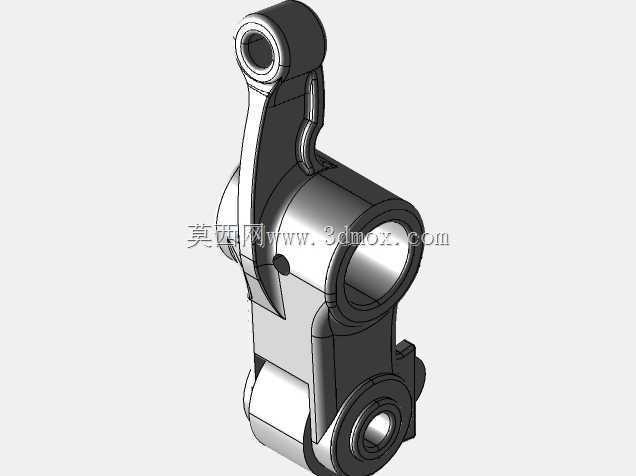

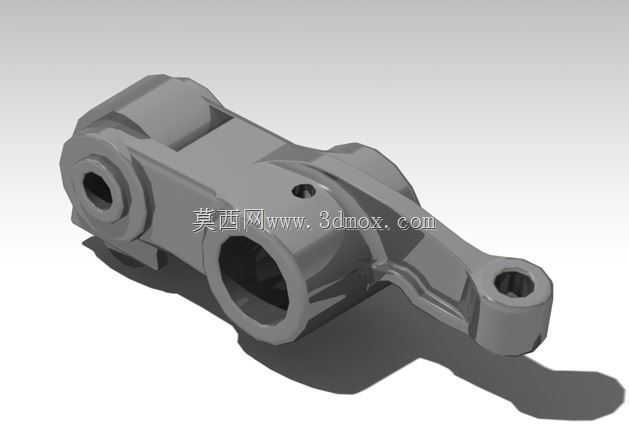

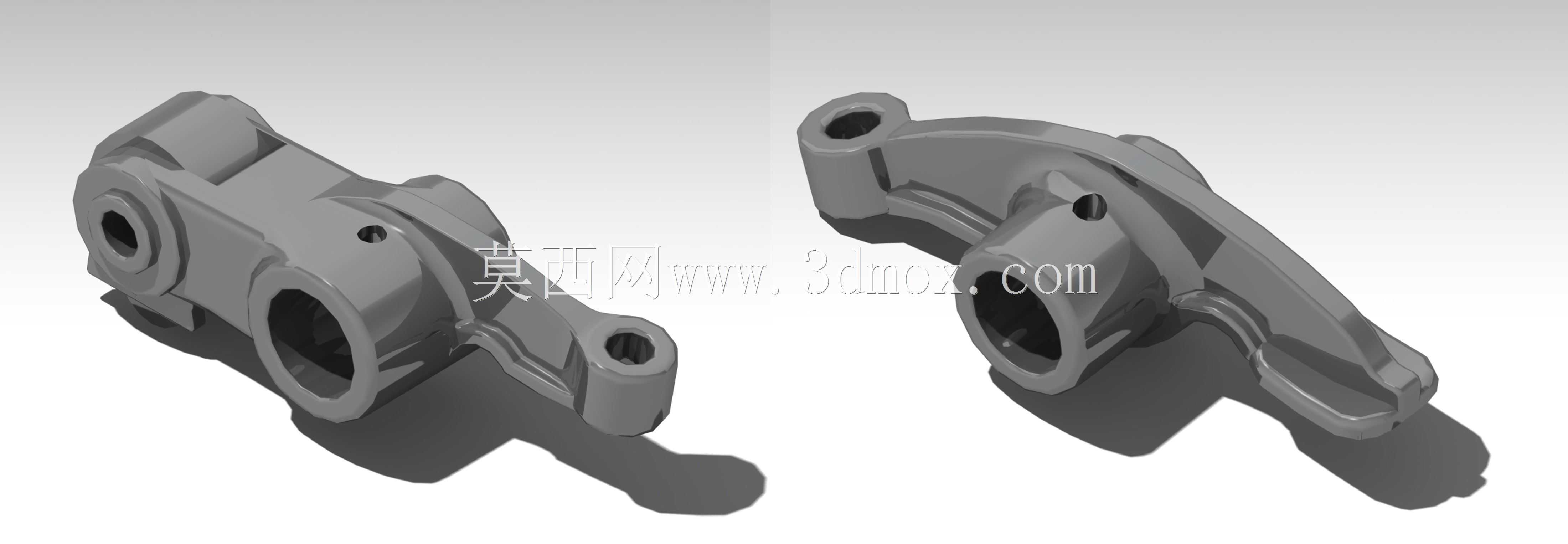

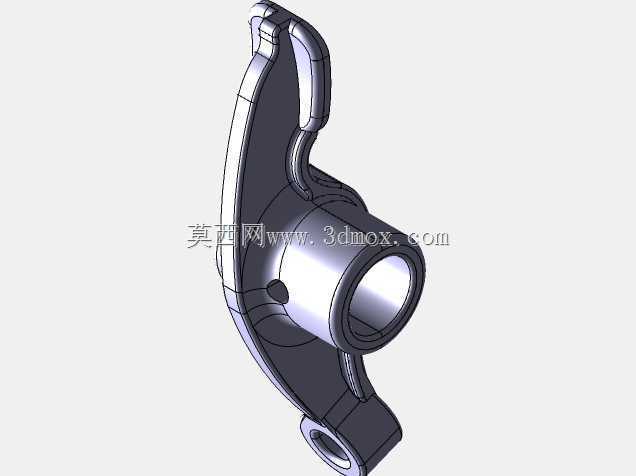

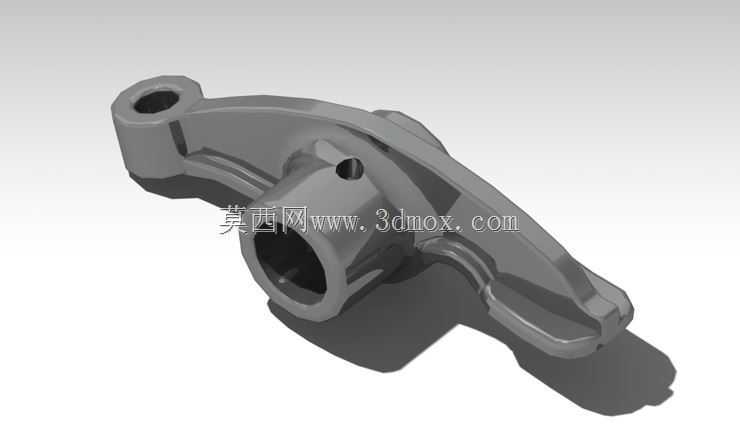

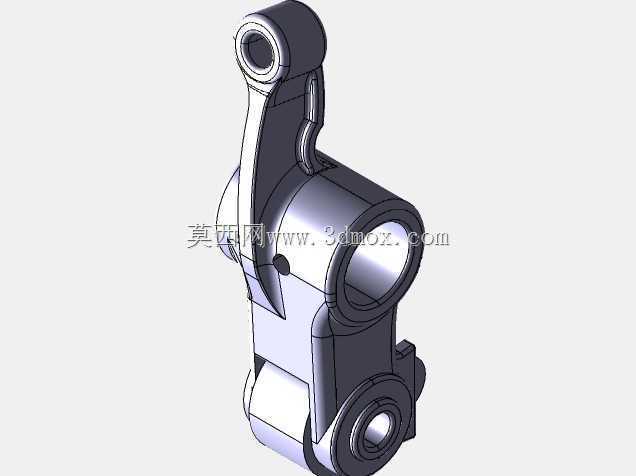

　　在往复式内燃机的配气机构中，摇臂承担着将凸轮轴的旋转升程动作转化为气门直线往复运动的核心传动职责，整套零件的工作环境长期处于高温、高频冲击、润滑边界波动的缸盖上部区域，其结构刚性、接触型面精度与安装定位可靠性直接决定发动机的配气相位精度、气门落座冲击水平以及整机高速运转的稳定性。这款摇臂的整体构型采用长臂杠杆式布局，主体为一体化铸造成型后经精密机加工的承载结构，中部设置大孔径铰接安装座，该孔位用于穿装摇臂轴，工作时摇臂绕摇臂轴做定轴小幅摆动，孔内壁设计有储油凹槽结构，可在压力润滑油通入后形成稳定油膜，避免高频摆动过程中出现轴孔干磨、抱轴故障。摇臂的一端为与凸轮轴型面接触的从动端，该接触位置设计有适配凸轮轮廓的弧形接触面，

　　部分同构型产品会在此处镶嵌耐磨衬垫或采用滚轮结构，将凸轮与摇臂之间的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的摩擦损耗，减少凸轮型面的磨损量；另一端为气门驱动端，工作时该端面直接抵靠气门杆顶端，在凸轮升程推动下绕中部轴孔摆动，下压气门克服气门弹簧预紧力开启气道，当凸轮基圆段接触从动端时，气门弹簧回弹推动气门复位，同步带动摇臂摆回初始位置，完成一次完整的进排气控制循环。从外形安装边界来看，这款摇臂的整体长度适配主流乘用车小排量内燃发动机的缸盖布局，长臂端延伸至气门杆正上方，短臂侧朝向凸轮轴安装位，中部铰接孔的轴线与凸轮轴轴线、气门杆轴线保持严格的空间平行度，设计过程中需要反复校核摇臂全摆程范围内的运动包络，

　　确保摆动过程中不会与缸盖内壁、气门弹簧座、相邻摇臂、润滑油道喷嘴发生运动干涉。结构设计阶段首先要核算杠杆比参数，摇臂两端到中部铰接中心的力臂长度比值，直接决定凸轮升程到气门实际升程的放大比例，杠杆比过大将导致凸轮接触端接触应力飙升，加剧磨损甚至出现型面点蚀，杠杆比过小则无法满足发动机进气充气效率、排气顺畅度所需的气门最大升程要求，需要结合发动机的额定转速、配气相位目标、气道流量系数反复迭代匹配。除了核心的力臂参数，摇臂的本体截面采用变厚度异形设计，在铰接孔周边、两端受力接触位置设置加厚加强筋，非受力区域做减薄挖空处理，在保证整体抗弯截面模量足够、高速往复摆动惯性力可控的前提下，尽可能降低零件自身重量，减小配气机构的运动惯量，

　　让发动机在高转速区间仍能保证气门跟随凸轮型面运动，避免出现气门飞脱、落座反跳的故障。零件上预留的小直径径向油孔与中部铰接孔的储油槽连通，缸盖主油道输送的压力润滑油通过摇臂轴内部的油道引入，一部分润滑铰接轴孔配合面，一部分通过摇臂内部油道流向两端的凸轮接触位置与气门杆接触端面，为所有摩擦副提供持续润滑，同时带走摩擦产生的热量与磨损产生的金属碎屑。实际装配场景中，这类摇臂多用于顶置凸轮轴式配气机构，部分结构中摇臂与液压间隙调节器配合工作，可自动补偿气门受热膨胀产生的间隙，全程保持气门传动链无间隙，降低运转噪音，减少人工调整气门间隙的维护工序。建模过程中需要重点还原所有配合面的几何精度特征：中部铰接孔的圆柱度、两端接触面的轮廓度、各加强筋的过渡圆角都需要严格按照工程图纸要求构建，过渡圆角位置如果出现应力集中缺口，在数十万次高频冲击载荷作用下很容易萌生疲劳裂纹，最终导致摇臂断裂、气门撞活塞的严重发动机故障。同时建模时需要同步完成配气机构的运动仿真，模拟凸轮从基圆到最大升程再回到基圆的完整循环，校验摇臂的摆角范围、两端接触点的滑移轨迹、气门升程曲线是否符合设计预期，排查全工况下的运动干涉风险，为后续的铸造模具开发、机加工工艺制定、零部件装配校验提供完整的三维数模依据。
