车载换热散热器冷却模组结构设计

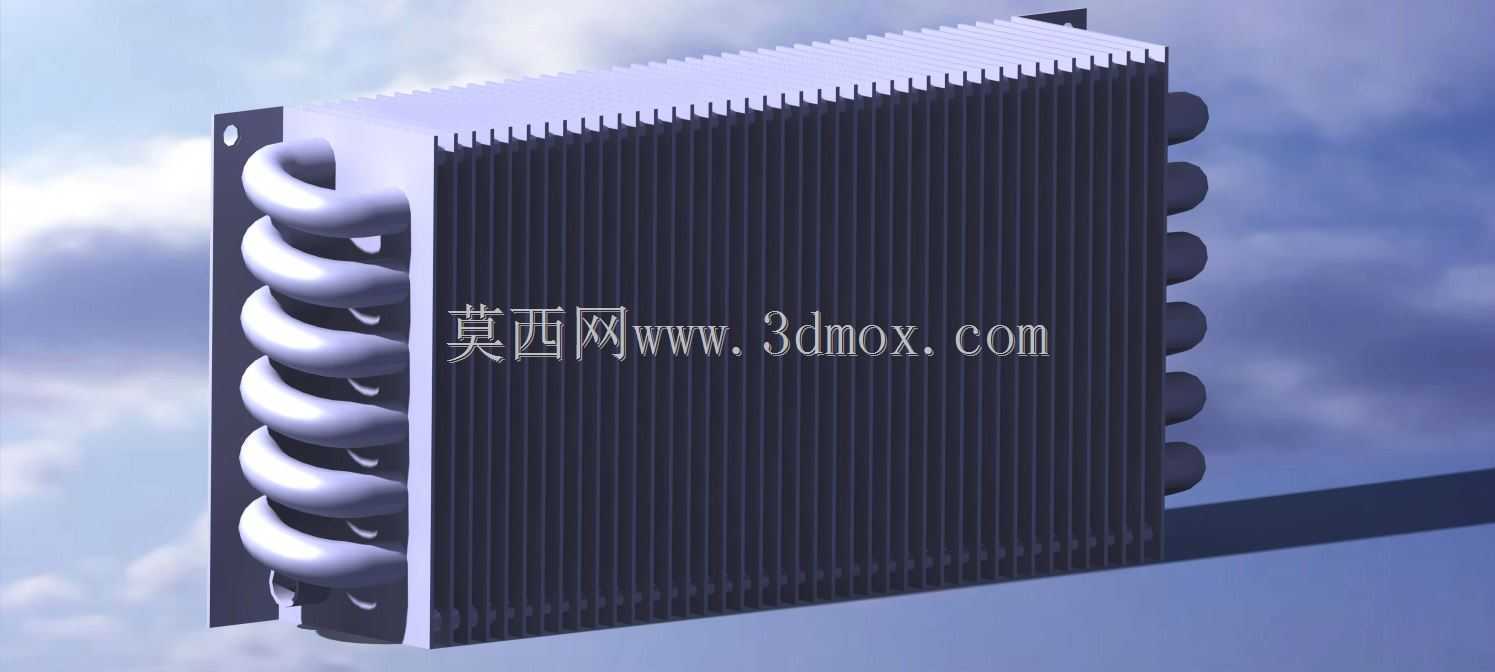

　　这套冷却换热模组的结构搭建，最初是围绕车载动力舱内受限安装空间的热管理需求展开，在前期方案排布阶段，没有直接套用常规板翅式散热器的固化布局，而是把盘管换热段与大面积翅片散热基体做了集成式整合。从实际装车场景来看，这类模组既可以适配新能源车型电控单元的辅助冷却回路，也能作为工程车辆液压油散热系统的核心换热单元，在整车运行过程中，回路内携带热量的介质从侧边盘管流入，沿着螺旋排布的流道逐段绕行，全程和外侧的散热基体保持充分热接触，热量通过管壁传导至整片高密度翅片区域后，依靠迎面流经翅片间隙的行车气流完成强制对流散热，降温后的介质再从盘管另一端回流至设备循环回路，持续带走动力部件工作产生的废热。

　　在结构细节的处理上，螺旋盘管的弯折半径经过反复校核，既保证了流道内介质流动的沿程阻力处于泵体可驱动的合理区间，也避免了弯折处截面过度缩窄引发的局部气蚀、流阻陡增问题。盘管两端的安装耳位预留了标准管路对接的装配余量，侧边基体上的固定孔位完全按照车载安装支架的通用边界设计，不需要在整车机架上额外做扩孔、补焊加工，就能直接完成锁附固定。外侧的散热翅片采用等间距平行排布方案，翅片的高度、厚度以及相邻片体的间隙，是结合常见行车风速区间做的匹配：间隙过小会在低车速工况下轻易被扬尘、絮状物堵塞，大幅削减通风换热面积；间隙过大则会减少单位体积内的换热接触面积，浪费模组的安装空间。翅片根部和主基板采用全接触式贴合设计，不存在悬空翘曲的结构死角，能保证盘管传导过来的热量均匀扩散到每一片翅片表面，不会出现局部热量淤积的热点区域。

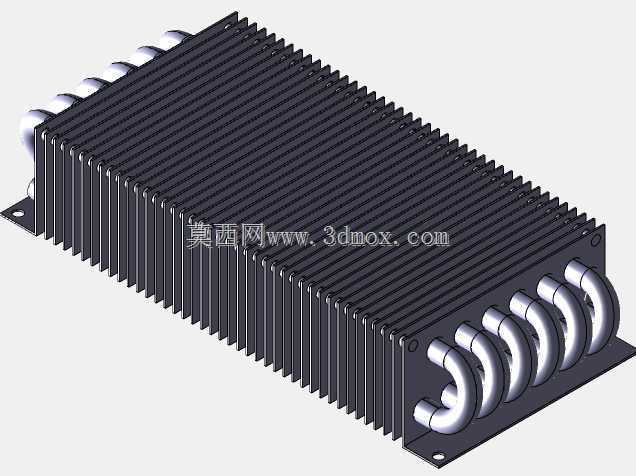

　　做三维结构建模时，所有零部件的装配干涉都做了逐段排查：螺旋盘管和翅片基体之间预留了均匀的导热填充间隙，既不会因为间隙过大增加热传导阻，也不会因为尺寸干涉导致装配时盘管被挤压变形。模组整体的外轮廓方正，除了两侧伸出的盘管段之外没有额外外凸结构，在动力舱内做布局时，可以紧贴舱体内壁或者其他部件的侧壁安装，占用的纵深、横向安装边界都经过压缩，适配多数紧凑型车辆的舱内布局。盘管的进出口朝向做了同侧排布设计，方便现场管路走线，不需要跨接过长的循环管路，也减少了管路弯折带来的额外流阻。

　　从CFD仿真前置准备的角度来看，这套模型把所有参与换热的核心部件都做了完整还原，没有对翅片、盘管这类关键流固耦合区域做过度简化，后续划分流体域网格时，可以直接在翅片间隙区域生成边界层网格，精准模拟气流穿过翅片时的流速分布、温度梯度变化；盘管内部的流体域也可以直接抽取成型，模拟介质在螺旋流道内的温升、压降变化，不用额外补建缺失的流道结构。在实际工况适配层面，这套结构既可以在车辆高速行驶时依靠迎面风完成被动散热，也可以在模组后侧加装电子风扇，在怠速、低速大负载工况下强制驱动气流穿过翅片，满足工程机械长时间原地作业的散热需求。整体结构没有复杂的异形卡扣、易损活动部件，后期维护时只需要定期清理翅片间隙积存的灰尘杂物，就能长期维持稳定的换热效率，盘管的壁厚选取也兼顾了耐压能力和轻量化需求，既能承受循环回路的常规工作压力，也不会因为管壁过厚额外增加不必要的整车负重。
