巴哈越野赛车单活塞浮动制动卡钳结构

　　这套制动卡钳结构面向SAE BAJA全地形越野赛车的轮边制动场景，也可用于小型ATV、实验车辆和轻量化底盘的制动系统开发。卡钳本体采用跨骑制动盘的钳形布局，工作时制动液从侧向油口进入活塞腔，推动单个活塞沿制动盘法线方向移动；活塞先将内侧摩擦片压向制动盘，随后卡钳在导向结构上产生反向滑移，使外侧摩擦片同步贴合盘面，形成双侧夹紧。与对置多活塞卡钳相比，单活塞浮动式结构零件数量少、液压回路简单，对小型赛车的布置重量、维护成本和制动盘公差适应性更友好。

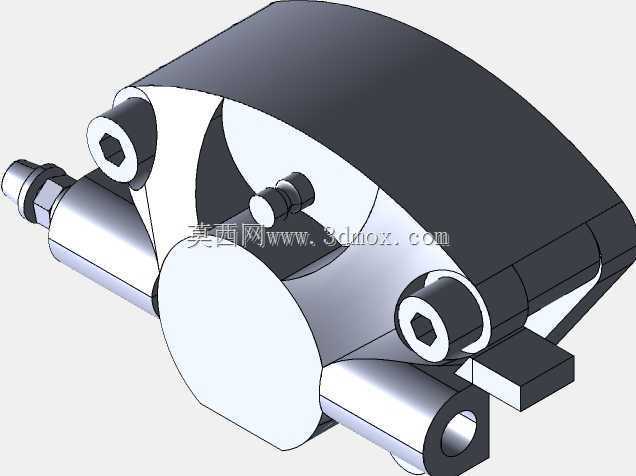

　　从结构组成看，模型包含卡钳壳体、活塞、摩擦片安装位、放气螺钉、进油接口、导向连接部位以及安装支架。卡钳壳体上部为较完整的弧形包覆区域，用于跨越制动盘外缘并容纳活塞腔；下部留出制动盘通过的开口，避免车辆跳动、悬架运动或拆装轮胎时发生干涉。两个内六角紧固件位于钳体受力明显的位置，用于保证壳体连接刚度；侧向小接头对应放气或油路相关接口，端部圆柱结构则承担液压输入或装配定位功能。建模时需要把活塞腔、密封圈槽、摩擦片背板间隙和滑动导向面分开表达，否则后续工程图中容易遗漏装配公差。

　　实际装车时，卡钳不是孤立零件，它与轮毂、转向节、制动盘、摩擦片和硬管或软管共同构成制动子系统。设计边界首先来自制动盘直径和厚度：卡钳内槽宽度必须覆盖制动盘厚度，并保留摩擦片磨损后的补偿间隙；钳体跨骑深度要保证制动盘在热膨胀、轴向跳动和悬架变形范围内不触碰壳体。其次是安装孔位，支架与转向节或半轴座的连接面需要承受制动力矩，螺栓孔中心距、定位销方向和安装面高度都直接决定卡钳能否正确对中。若卡钳相对制动盘偏置，摩擦片会出现偏磨，踏板行程变长，严重时还会产生拖滞和局部热斑。

　　越野工况对这类卡钳的要求与铺装道路车辆不同。BAJA赛车经常通过泥地、碎石、坡道和跳跃落地路段，轮边冲击大，制动盘容易带入泥沙，水和泥浆也会短暂降低摩擦系数。因此结构上不宜把摩擦片周围封闭得过死，需要让泥水在制动和振动过程中能够排出；同时卡钳最低点、放气点和油路接口的朝向要合理，避免空气积存导致排气困难。模型中可见的外接油口应尽量远离飞石直接击打的路径，维修时也需要保证扳手和放气工具具有操作空间。

　　制动性能估算不能只看活塞数量。单活塞卡钳的夹紧力由液压作用面积和液压力决定，摩擦片与制动盘之间再通过摩擦半径转化为制动力矩。选型时需要结合整车重量、轮胎半径、前后制动力分配、制动主缸直径和踏板杠杆比进行校核。若活塞直径过大，踏板力会变小但行程可能增加；若摩擦片有效面积过小，长距离下坡制动时温度上升快，摩擦材料衰减明显。卡钳壳体的刚度同样关键，钳体在高压下开口过大会让摩擦片接触不均匀，给人踏板松软的感觉。

　　建模思路上，应先确定制动盘中心、盘面和卡钳包络空间，再反推活塞轴线、摩擦片形心和安装支架位置。活塞轴线最好通过摩擦片压力中心附近，减少片体偏载；卡钳重心应尽量靠近转向节安装面，降低轮边非簧载质量带来的摆动影响。外形中的圆弧并非单纯造型，而是为了避开制动盘圆周、轮毂螺栓和轮辋内壁；侧面突出的圆柱和块状支架则反映了油路、紧固和载荷传递的真实需求。

　　在装配验证阶段，需要重点检查三类边界：一是轮胎转向和上下跳动时，卡钳与轮辋、拉杆、半轴、防尘罩之间的最小间隙；二是摩擦片从新件到磨损极限时，卡钳滑移量和活塞伸出量是否仍在允许范围；三是制动软管在悬架全行程中是否存在拉扯、折弯或与轮胎摩擦。对于学生赛车或小型越野平台，这种单活塞卡钳结构便于理解浮动制动原理，也适合在三维环境中完成干涉检查、拆装演练和制动系统匹配。
