交流稳压器钣金安装固定支架结构

　　这款钣金安装支架是交流稳压供电设备内部承载与定位功能部件的配套支撑结构，在整机装配环节承担着承托核心调压组件、约束部件相对位置、分散设备运行振动载荷的作用，在稳压设备的量产装配线、老旧供电稳压装置改造维护、工业车间配电稳压单元安装场景中都有明确的使用定位。从实际装机的工况来看，交流稳压器在长期带载运行过程中，内部的调压线圈、碳刷滑动机构、补偿变压器组件会产生持续的微幅振动，同时车间环境里的粉尘、温湿度波动也会对内部连接件的可靠性提出要求，这款支架的结构形态完全围绕这些实际工况展开设计。

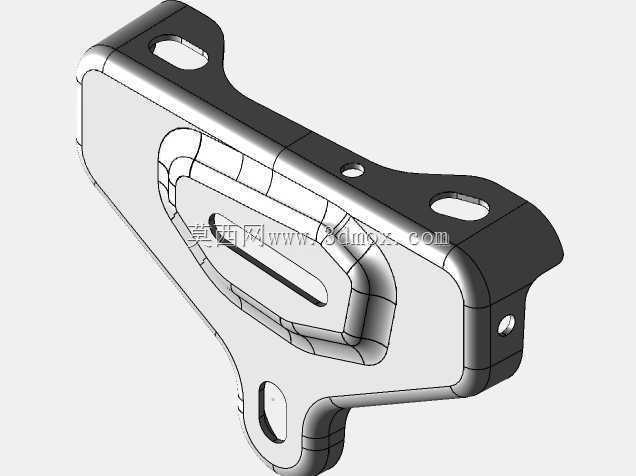

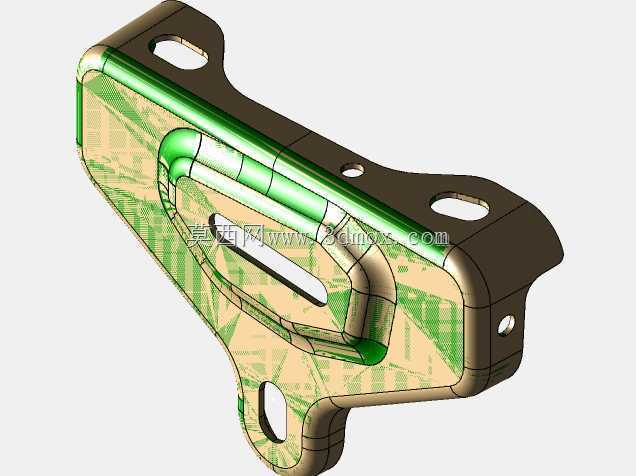

　　支架整体采用薄钢板经冲压、折弯一体化成型，没有额外的焊接拼接工序，这种成型方式一方面可以保证批量生产时各件的尺寸一致性，避免焊接变形带来的安装孔位错位问题，另一方面折弯形成的翻边结构可以在不增加板材厚度的前提下大幅提升整体的刚性，减少支架在长期振动下出现的形变量。观察支架的轮廓可以看到，其外形并非规则的平直板件，而是顺着被承托部件的侧边轮廓做了适配性的异形裁切，边缘的多处折弯边形成了围合式的限位结构，当核心部件放置到支架上时，侧边的折弯挡边可以直接限制部件的横向窜动，不需要额外加装过多的定位挡块，减少了装配时的零件数量与紧固工序。

　　安装孔位的布局完全匹配稳压器机箱内部的预设安装点位，支架两端的大尺寸通孔用于穿设紧固螺栓，将整个支架总成固定在机箱的内部安装梁上，孔位周边做了局部的沉台拉伸处理，这种结构可以让螺栓锁紧时的压紧力均匀分布在孔位周边的板材上，避免薄钢板在螺栓长期压紧后出现局部凹陷、螺栓松动的问题。支架板面上分布的多个大小不一的小孔与异形槽，一部分是用于固定上方的稳压功能组件，对应组件底部的安装柱位置，另一部分的长条形槽孔属于工艺避让与走线槽位，既可以让组件底部的定位凸台穿过完成预定位，也可以供内部的连接导线从板面下方穿行，避免导线被夹在支架与组件之间出现绝缘层磨损的风险。

　　在设计思路上，这款支架没有采用多余的加强筋焊接结构，而是通过连续的曲面折弯、局部的凹凸压型来提升结构强度：板面区域压出的多道弧形加强筋顺着支架的受力方向延伸，当支架上方承载部件的重量施加在板面中心时，压筋形成的截面突变可以有效分散板面的弯曲应力，避免薄钢板出现中部下凹的变形。支架边角位置全部做了圆角过渡处理，没有尖锐的冲切毛刺棱角，既可以避免装配工人在作业时被划伤，也防止尖锐边角在长期振动下割破内部线缆的绝缘层。

　　从安装边界的适配性来看，支架的整体外轮廓尺寸完全贴合对应型号稳压器的内部安装腔空间，折弯边的高度控制在不会与周边的接线端子、散热风道发生干涉的范围内，支架安装完成后，上方承托的部件与机箱内壁之间预留出了足够的散热间隙，保证设备运行时产生的热量可以顺着空隙自然流通，不会因为支架封堵散热通道导致部件温升过高。板面上预留的多个备选安装孔位，还可以适配同系列不同规格的小幅改型组件，在稳压设备做小容量版本迭代时，不需要重新修改支架的冲压模具，只需要调整对应孔位的紧固件即可完成适配，大幅降低了衍生型号的工装改造成本。

　　从冲压工艺的落地角度考量，支架的所有折弯角度都控制在常规钣金折弯设备的加工能力范围内，没有出现过小的折弯内角导致板材开裂的问题，异形轮廓的冲切路径也经过优化，排样时可以最大化提升板材的利用率，减少冲压生产时的边角料浪费。整个支架的结构没有复杂的倒扣或者需要二次拼装的特征，所有成型工序都可以在一套连续冲压模具上完成，成型后只需要做简单的表面防锈处理就可以直接投入装配，完全满足配电设备批量生产的节拍要求，在长期运行中也能持续保持结构位置的稳定，为内部稳压组件提供可靠的支撑固定。
