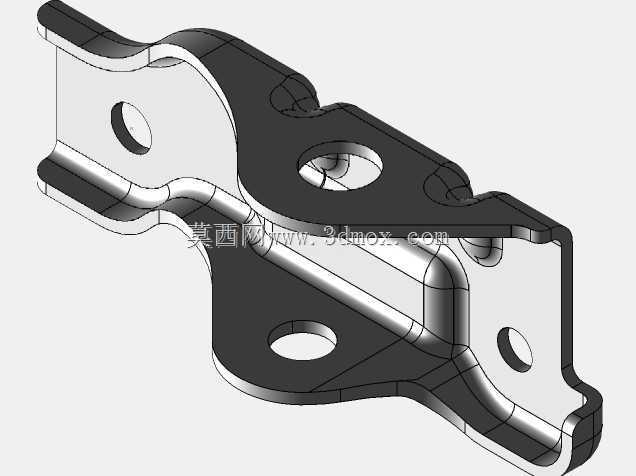

汽车座椅连接固定钣金支架结构

　　该钣金支架属于乘用车座椅总成与车身地板之间的核心传力连接件，在整车装配场景中承担座椅侧部定位、载荷传递与安装限位作用，日常工况下需承受乘员体重施加的垂向压力、车辆加减速过程中的纵向冲击，以及颠簸路面行驶时产生的交变侧向力，是座椅系统安全件范畴内的典型冲压焊接组合构件。从结构布局来看，构件采用不等厚高强度钢板经连续冲压成型，整体呈异形弯折腔体形态，多处设置翻边与加强凸筋，在不额外增加板材厚度的前提下大幅提升截面抗弯模量，避免长期受载后出现支架翘曲变形。支架本体分布有多个不同孔径的安装通孔，部分孔位周边做了翻边拉延处理，既可以提升螺栓连接区域的局部接触刚度，也能在装配时起到导向定位作用，孔位间距严格匹配车身地板预装螺母座与座椅滑轨侧安装面的坐标公差，保证整车流水线装配时螺栓可顺利穿入，无需现场扩孔修正。

　　设计阶段优先考虑冲压工艺可行性，所有弯折圆角均按照板材屈服强度对应的最小弯曲半径取值，避免冲压过程中圆角外侧出现拉伸裂纹、内侧起皱；型面过渡区域采用平滑曲面衔接，杜绝应力集中的尖锐转角，在座椅受到碰撞冲击载荷时，力流可以沿着支架连续型面顺畅传递至车身底板横梁，不会在局部薄弱位置发生脆性断裂。支架上的异形减重孔在布局时避开了主传力路径，在保证结构强度满足台架疲劳试验要求的前提下，尽可能去除非承载区域的多余材料，实现零件轻量化，降低整车簧下质量。

　　安装边界方面，支架底部的贴合平面需与车身地板冲压面完全贴合，型面公差控制在合理范围内，防止装配后出现间隙导致螺栓拧紧后支架存在内应力；侧向弯折形成的立板用于对接座椅滑轨的侧装面，立板上的安装孔同轴度需匹配滑轨装配公差，保证座椅安装后前后滑动顺畅无卡滞。构件边缘全部做了毛刺去除与圆角钝化处理，避免装配过程中划伤操作工人，也防止长期车辆振动后边缘与周边线束、内饰毡垫发生摩擦破损。在整车实际服役场景中，该支架不仅要满足静态承载要求，还需通过数十万次的上下车踩踏交变载荷测试、座椅调节反复受力测试以及高低温环境下的耐久验证，钣金表面的防腐镀层也需适配整车湿热、盐雾使用环境，避免长期使用后出现锈蚀导致连接强度下降。建模过程中需完整还原每一处冲压圆角、加强筋、翻边孔与弯折型面，保证后续数模可直接用于冲压模具开发、焊接工装定位以及装配干涉校验，结构细节完全贴合量产钣金件的实际加工特征。
